数据可视化DataRT
功能及平台机制说明
可视化是平台包装了第三方开源应用，提供数据可视化设计，服务注册完成后，在门户菜单中有可视化功能菜单进行配置使用
支持在应用开发时进行可视化数据分析设计，配置完成后进行应用发布，当运行时租户从市场添加该应用后，在运行提供的功能中导入应用中设计的仪表板资源，并且提供将仪表板资源直接生成到serviceMetaInfo文件中，直接分配仪表板菜单即可访问仪表板资源
支持多人团队协作开发
支持对可视化资源配置数据权限进行授权访问限制机制
添加可视化DataRt服务

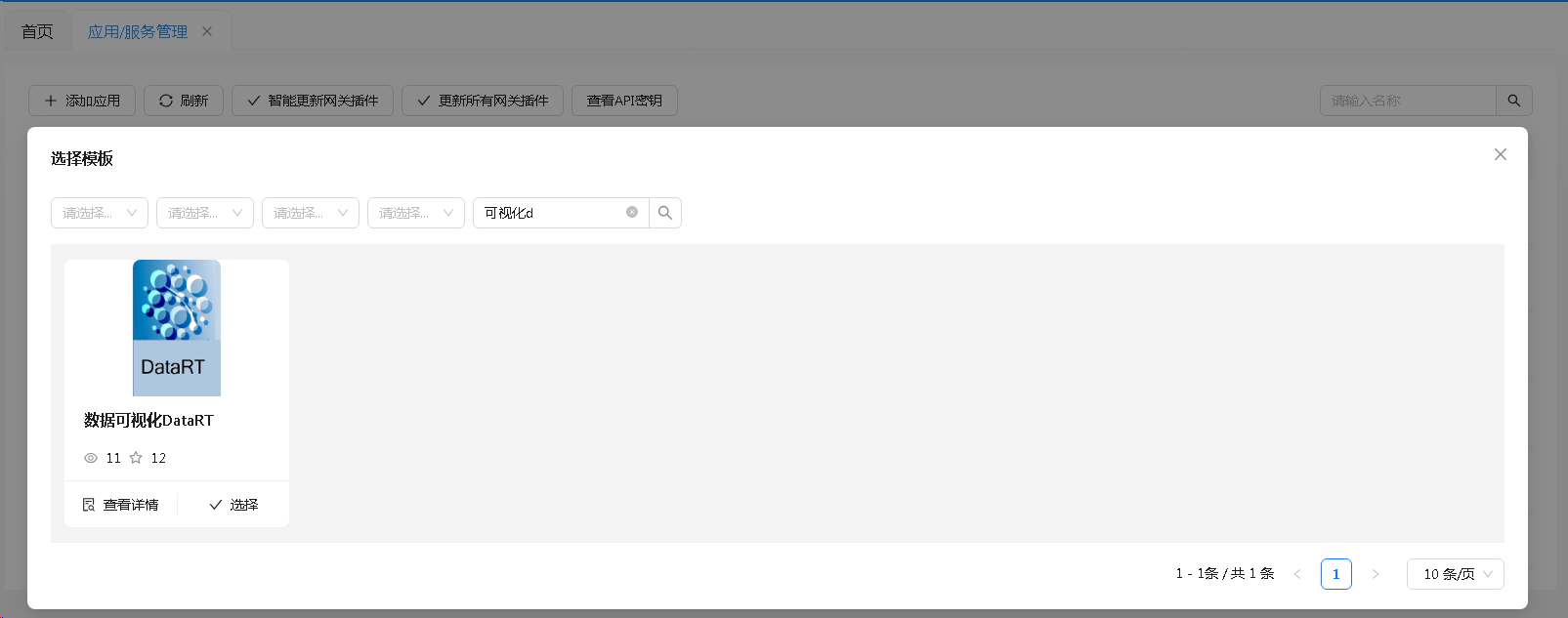

- 租户管理员进入控制台的应用中心添加报表服务应用，集群选择共享集群
- 门户正常注册服务，注册完毕后菜单中有数据可视化功能
一、开发环境数据可视化DataRt设计使用说明
1.开发环境配置

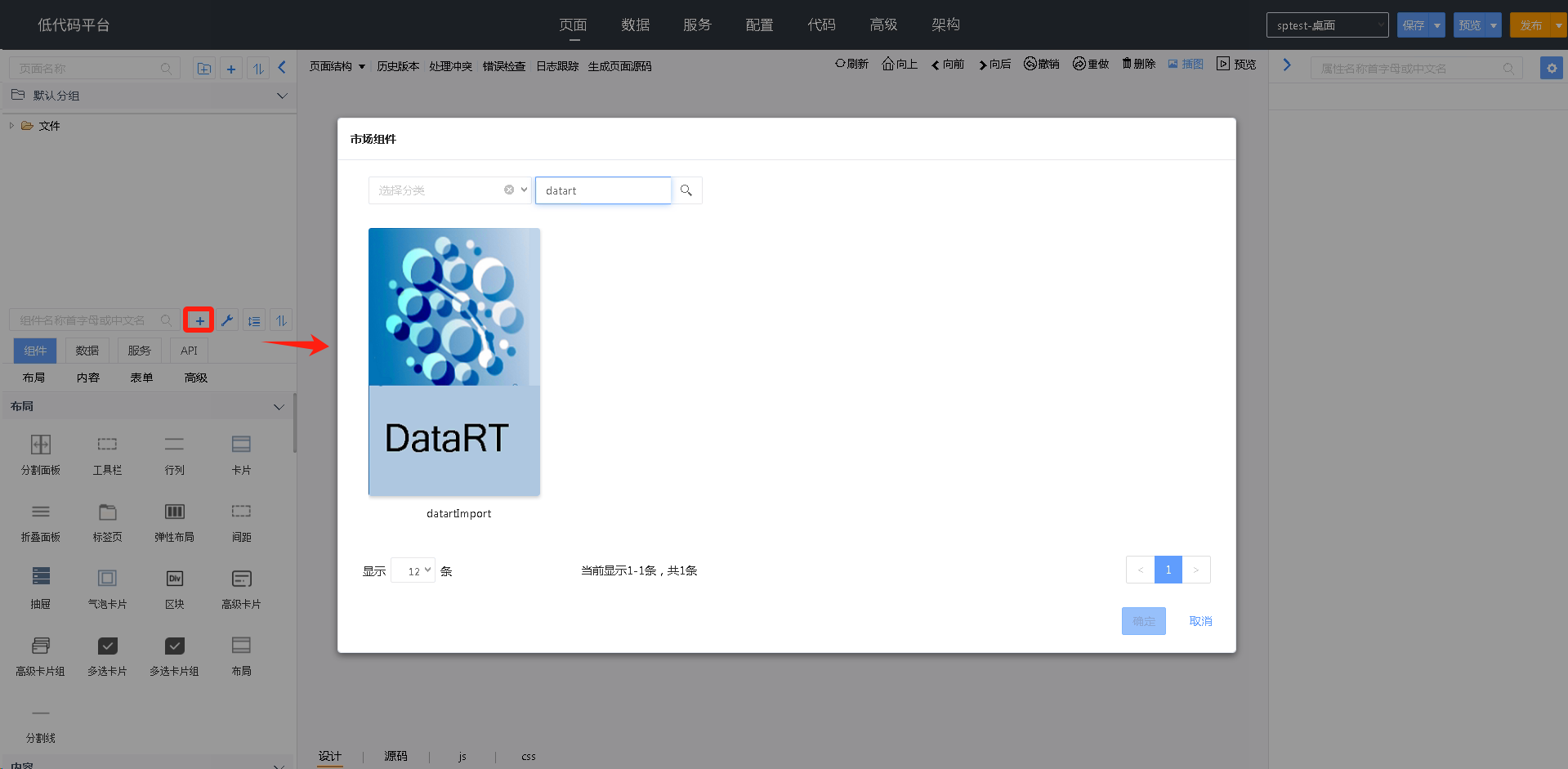

- 要在开发环境IDE进行数据可视化配置时，需要从市场添加datartImport组件

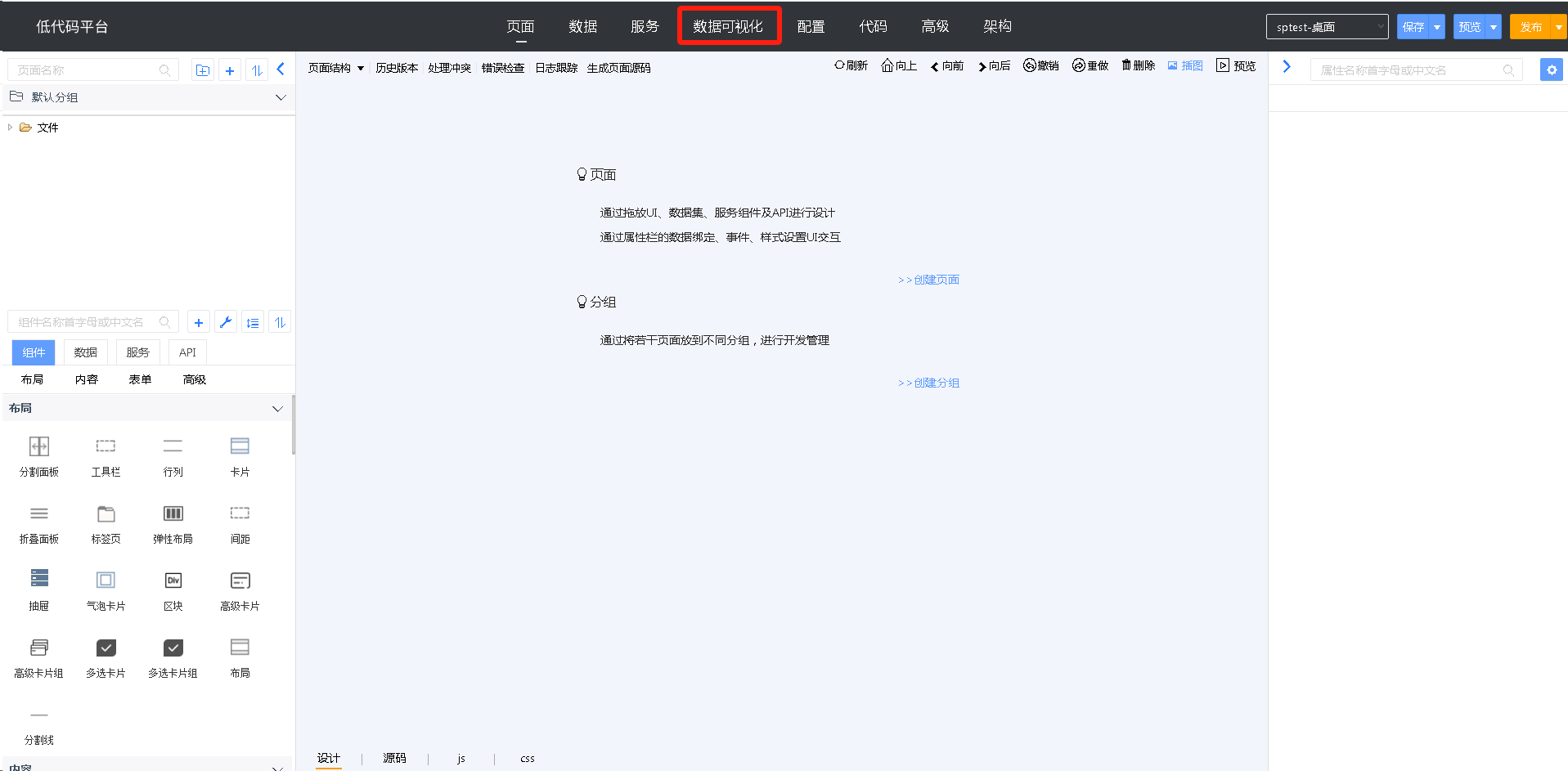

- 引用组件后，根据提示进行重启IDE，之后IDE导航栏会显示数据可视化选项

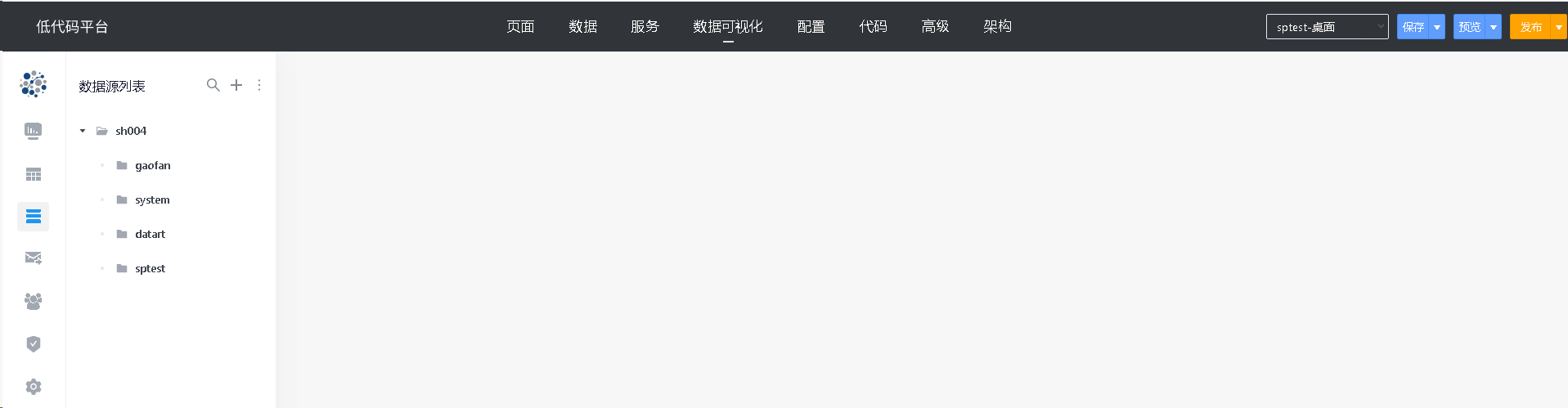

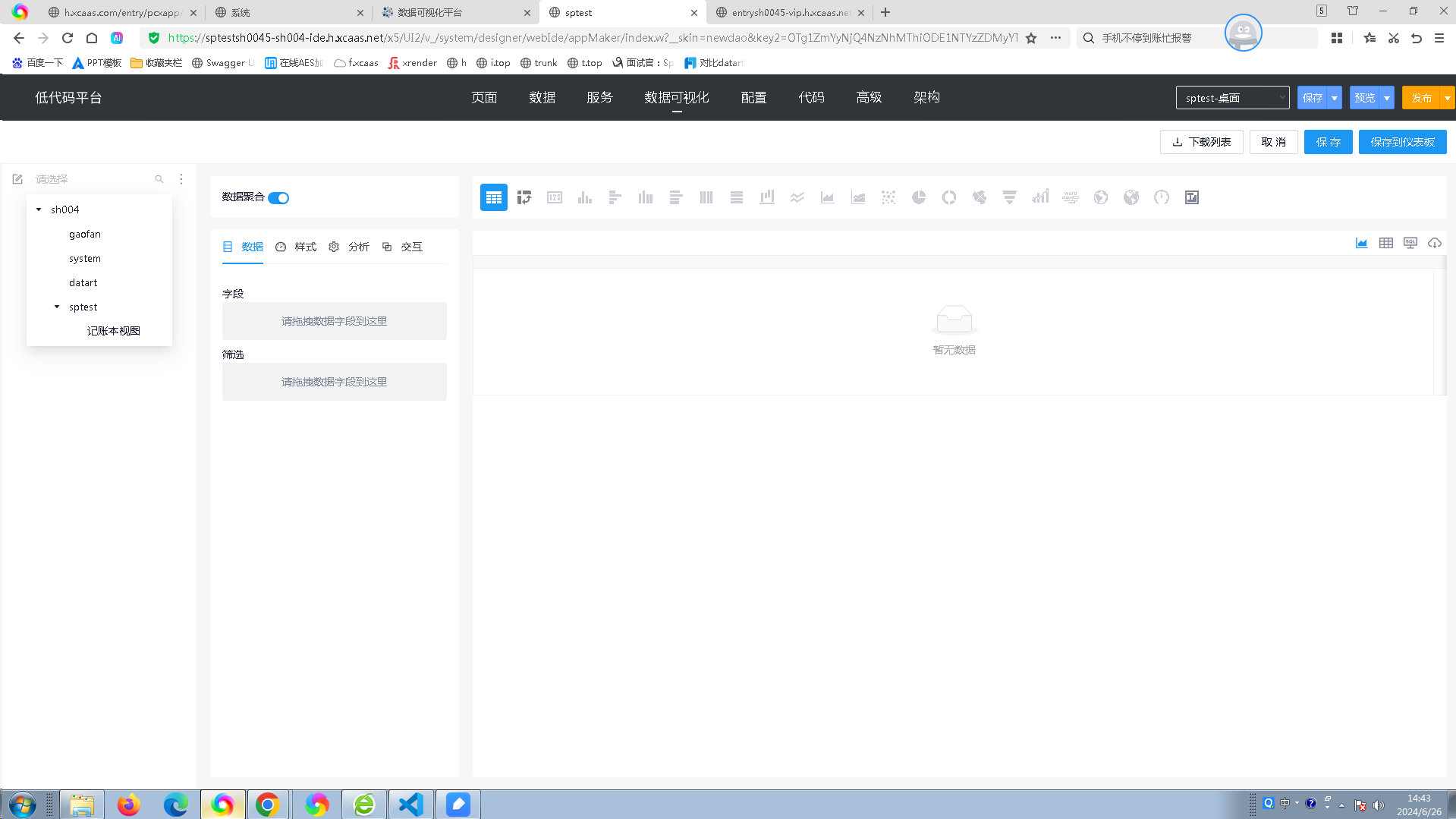

- 点击数据可视化导航选项，可在IDE中打开可视化设计页面，数据源、数据视图、仪表板下都会自动生成以当前租户编码命名的根目录，同时也会自动生成当前应用编码命名的目录，之后进行可视化设计时，将资源保存到对应目录即可
2.开发环境数据源管理

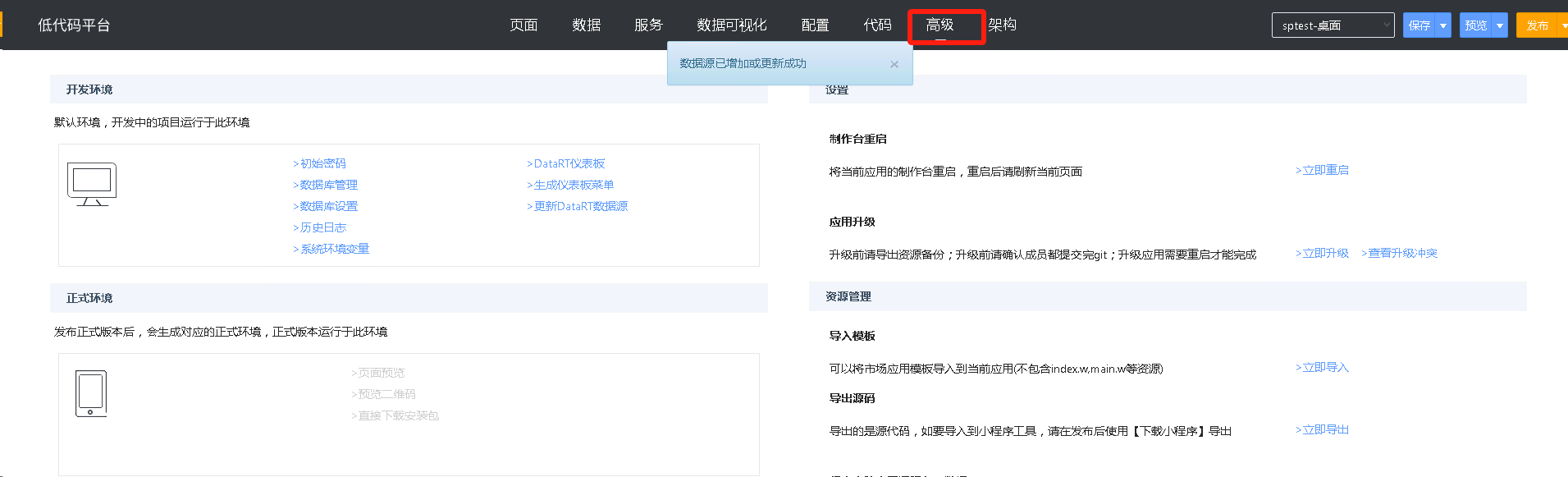

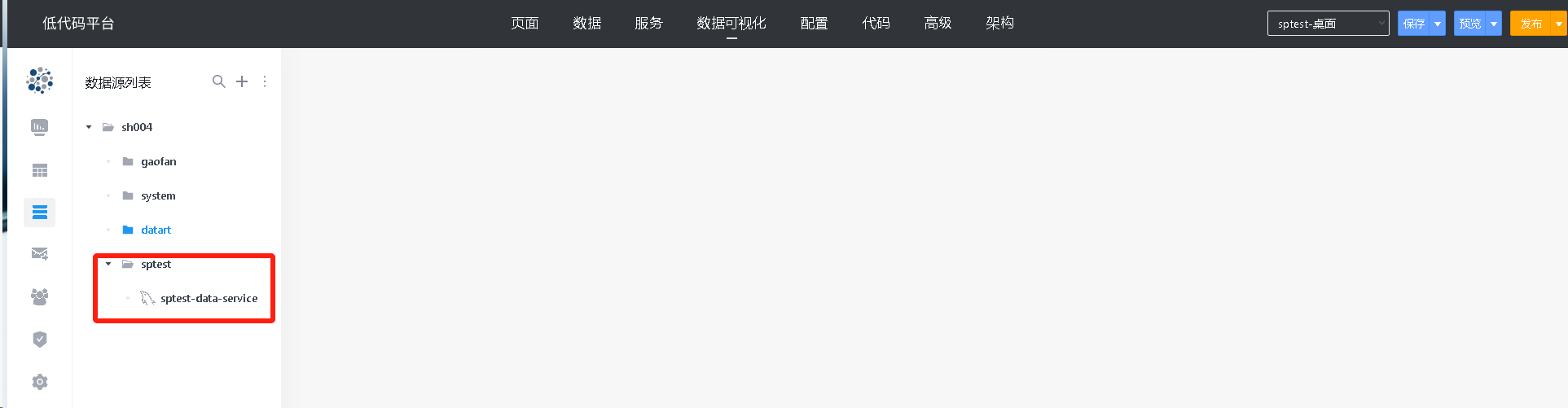

- 切换到高级导航选项，会提示数据源增加或已更新成功提示，说明已经将当前应用的IDE数据库添加到对应应用数据源目录中

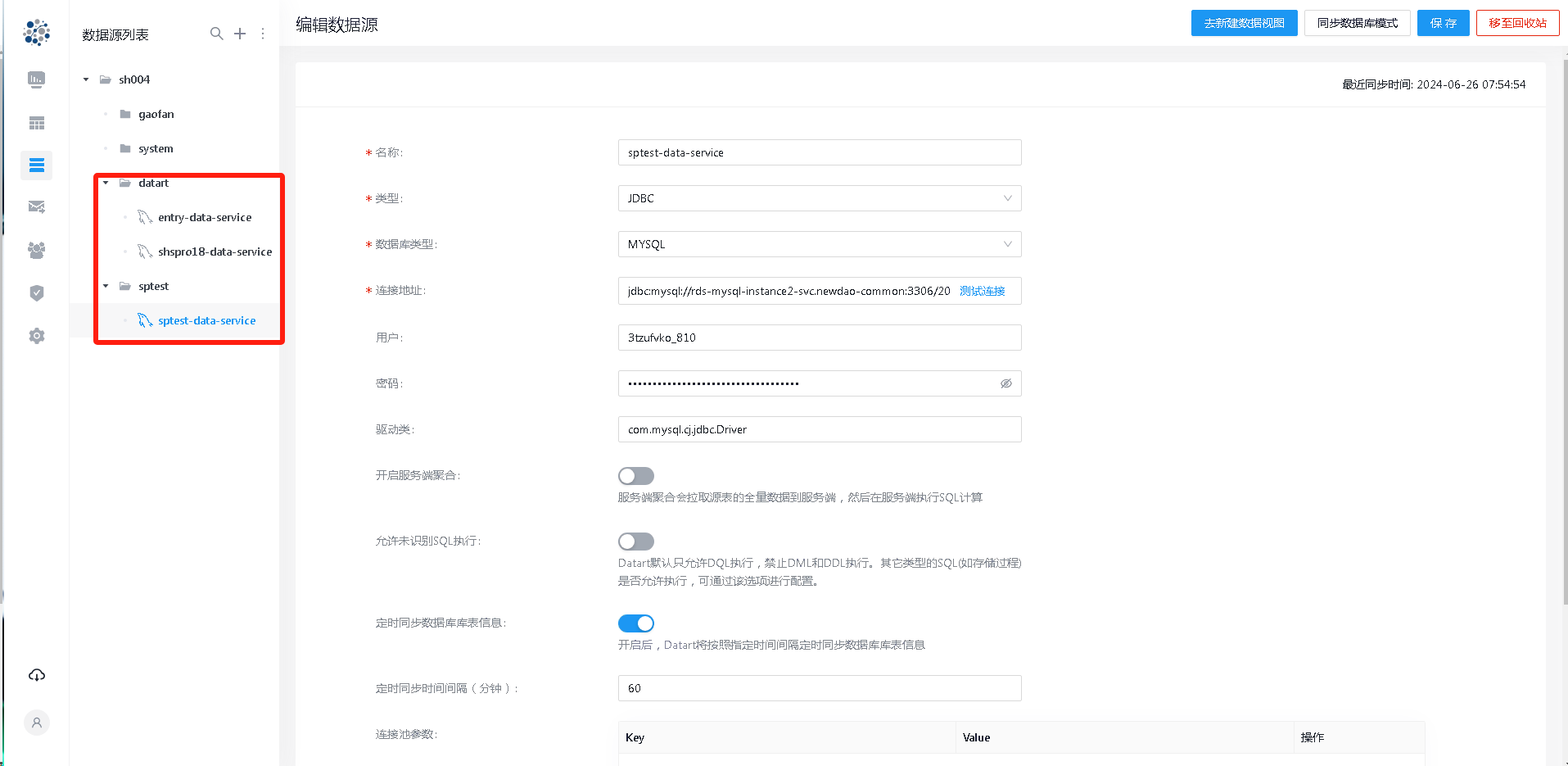

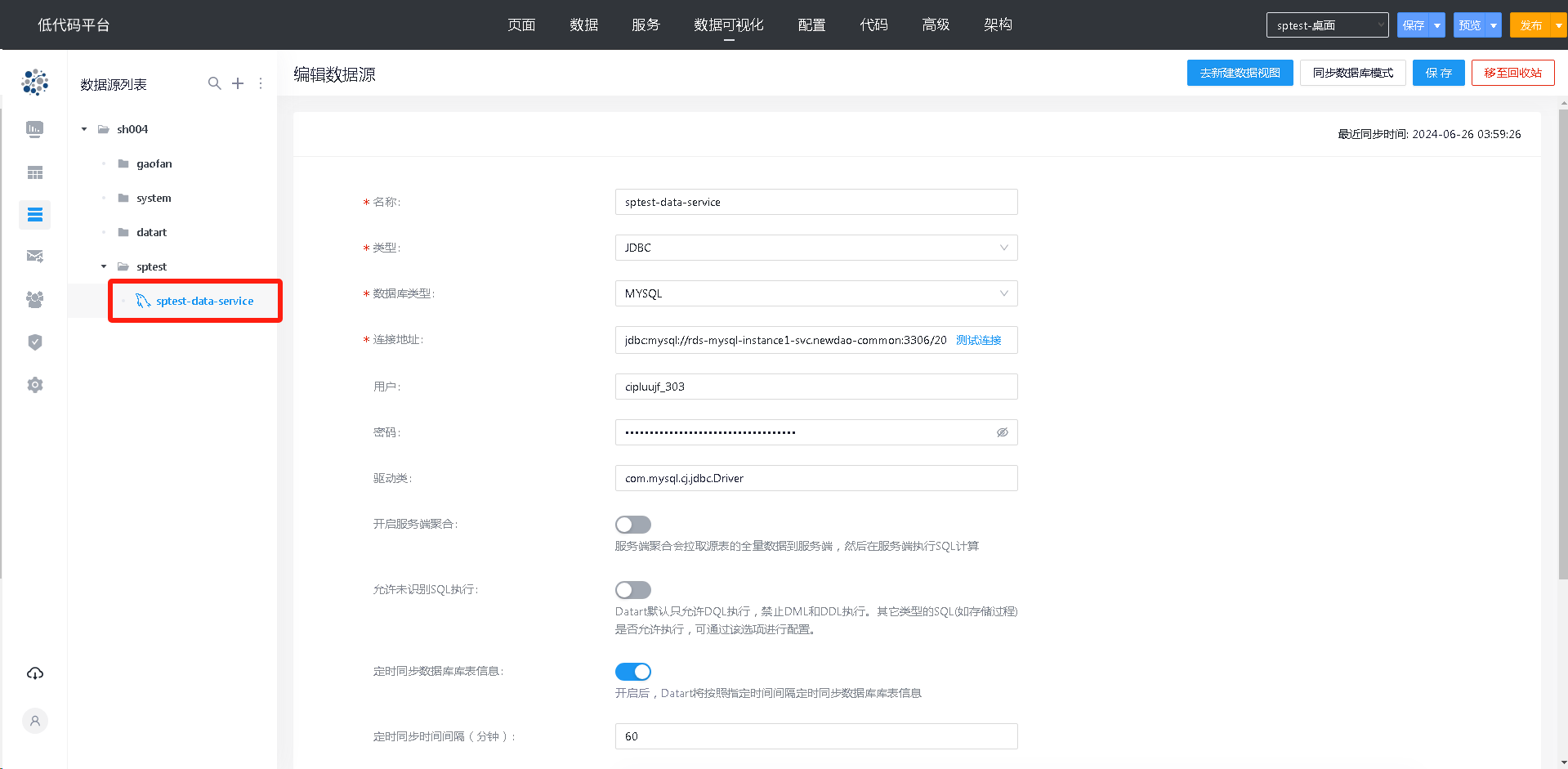

切换到数据可视化页签下，数据源对应应用目录下可查看
3. 创建数据视图

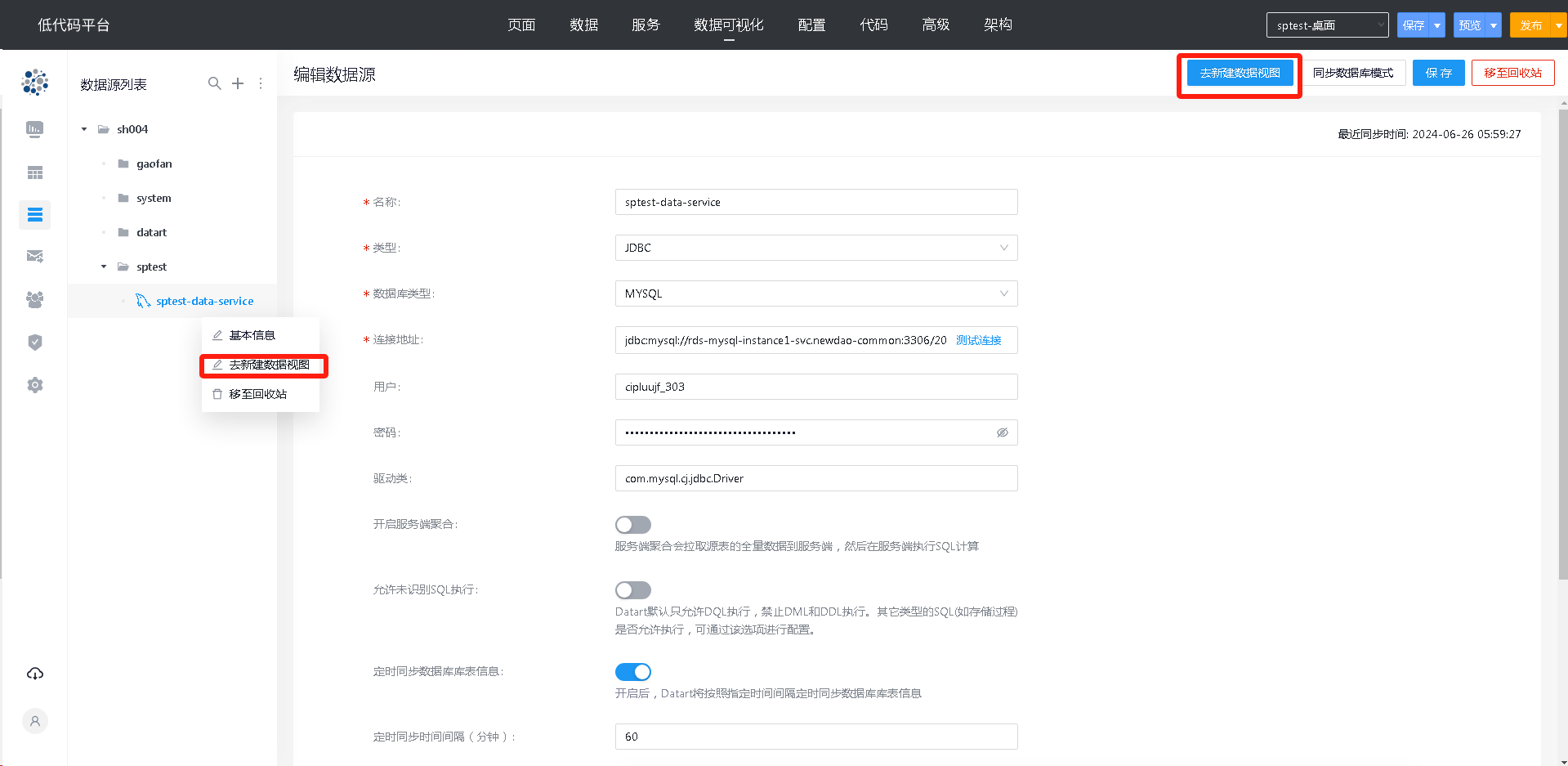

在数据源列表中，点击新建数据视图

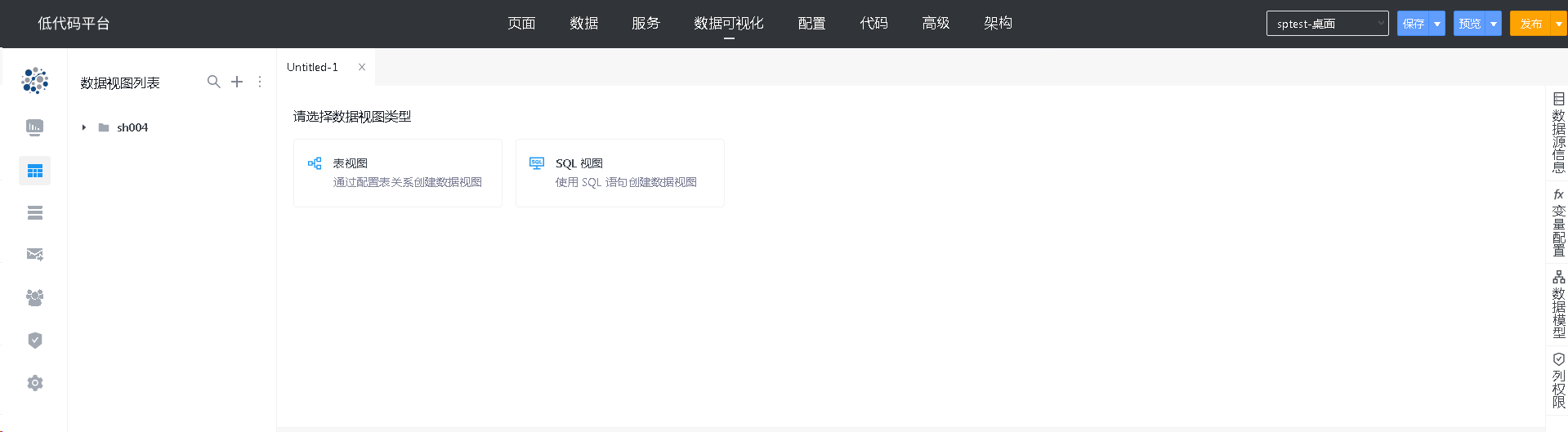

进入数据视图列表页面，支持表视图（直接选择表进行关联创建）、SQL视图（使用SQL语句创建数据视图），根据情况选择数据视图类型创建即可

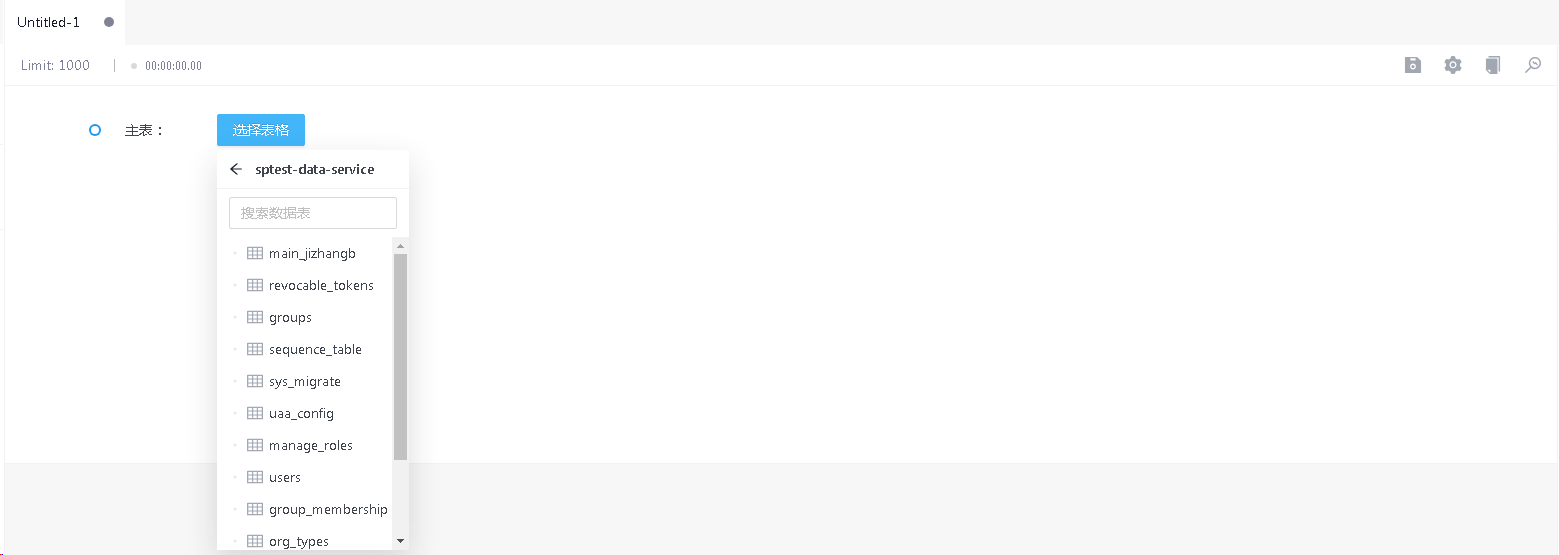

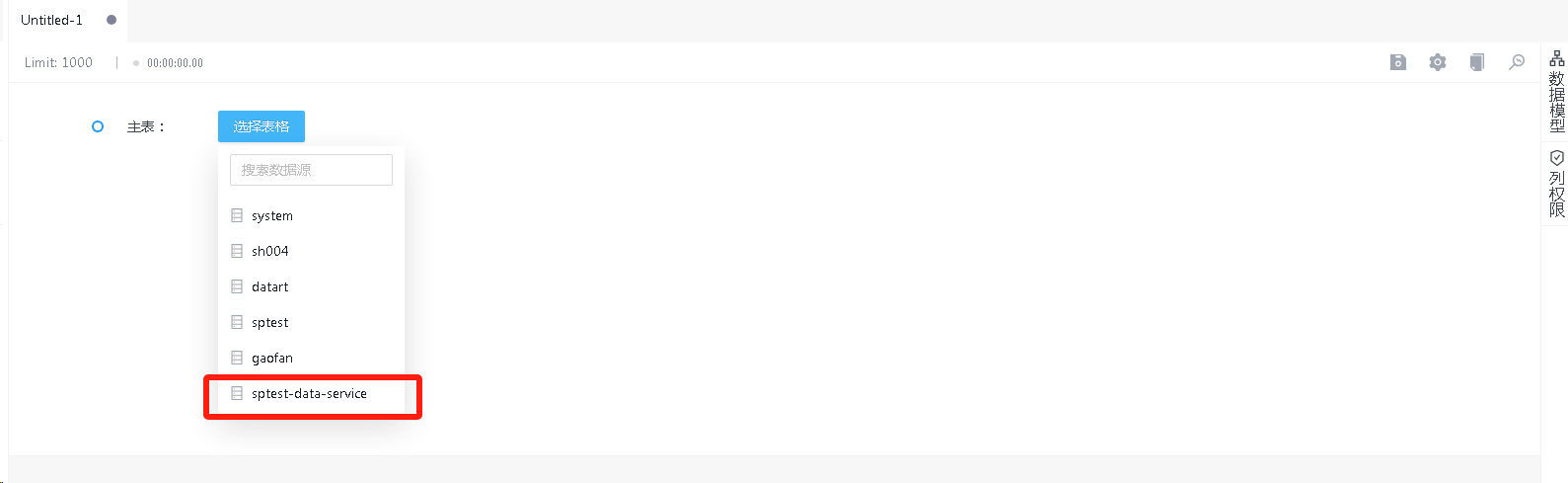

- 如下图为表视图，点击选择表格，在下拉选择中选择要使用的数据库，再接着选择表

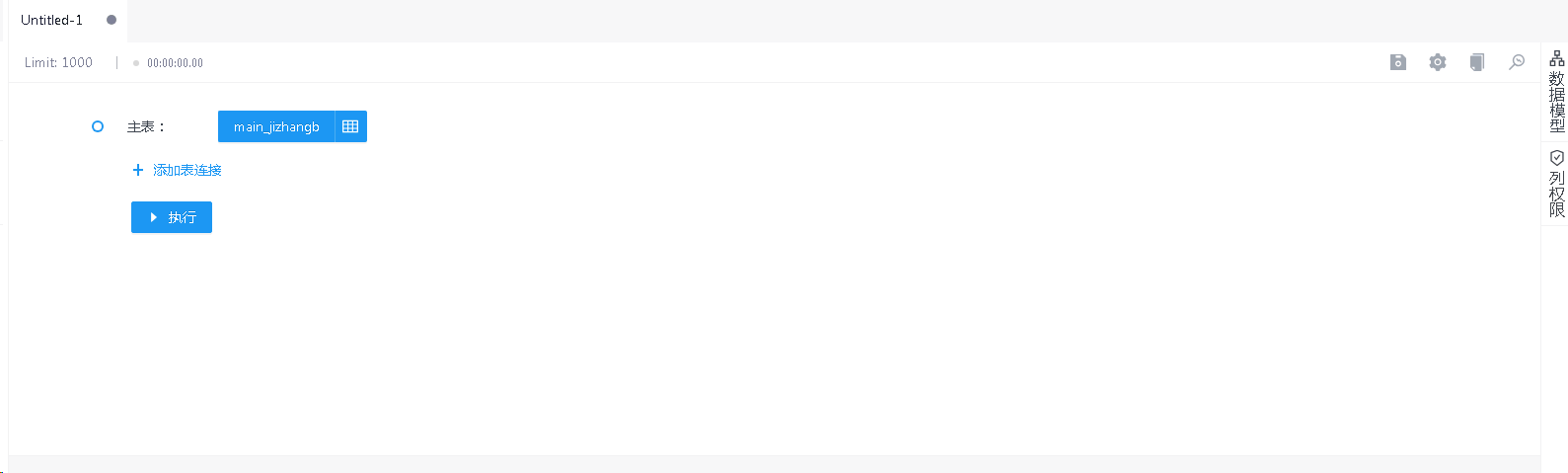

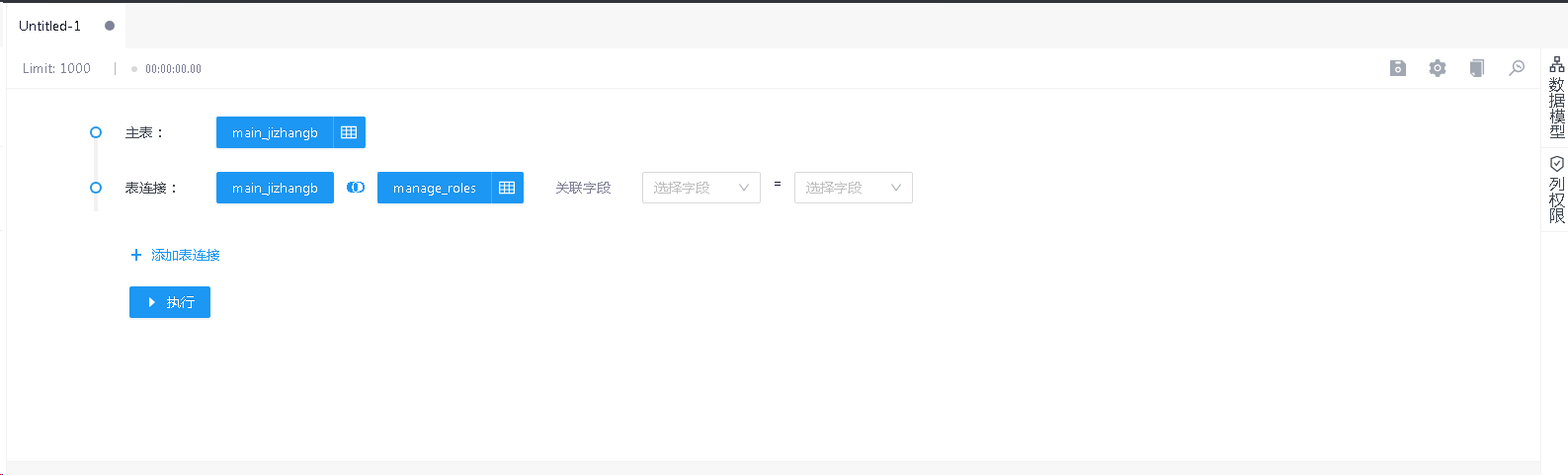

- 有表连接时，点击添加表连接进行关联表设置

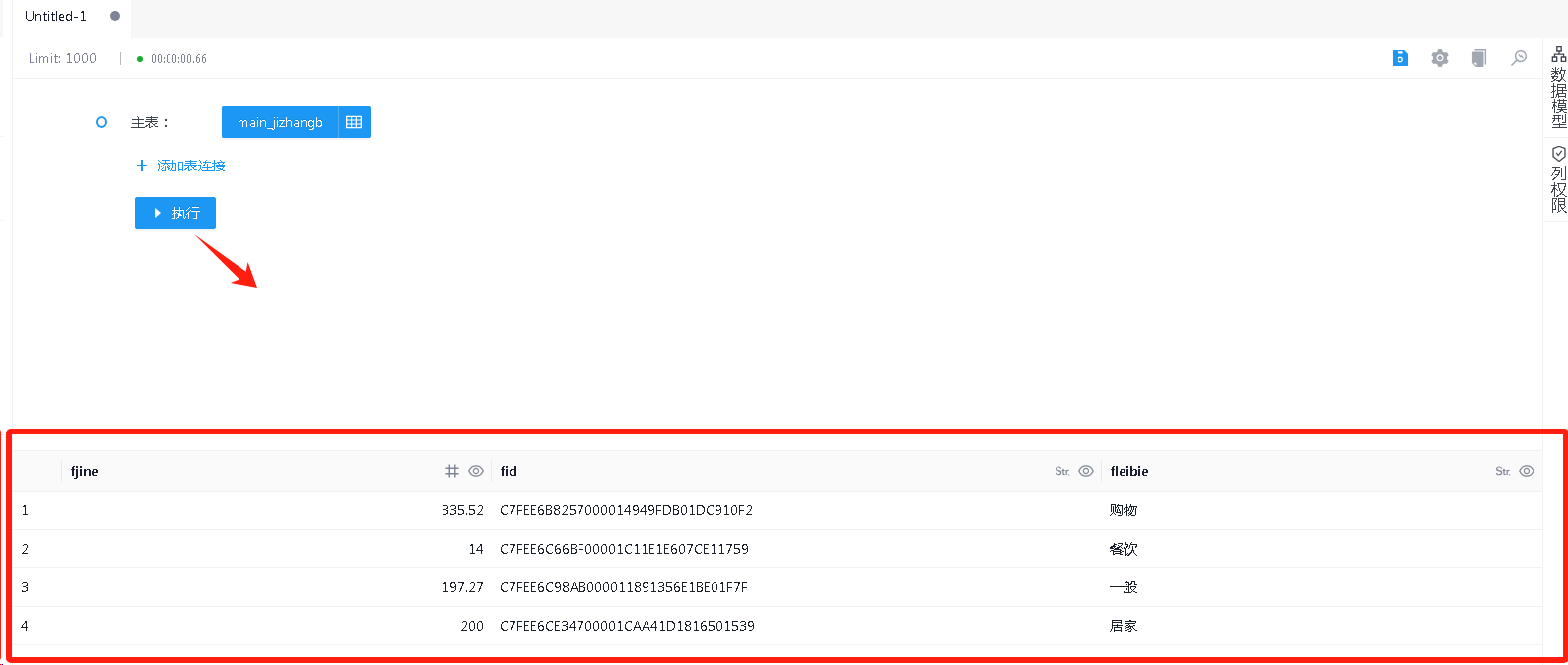

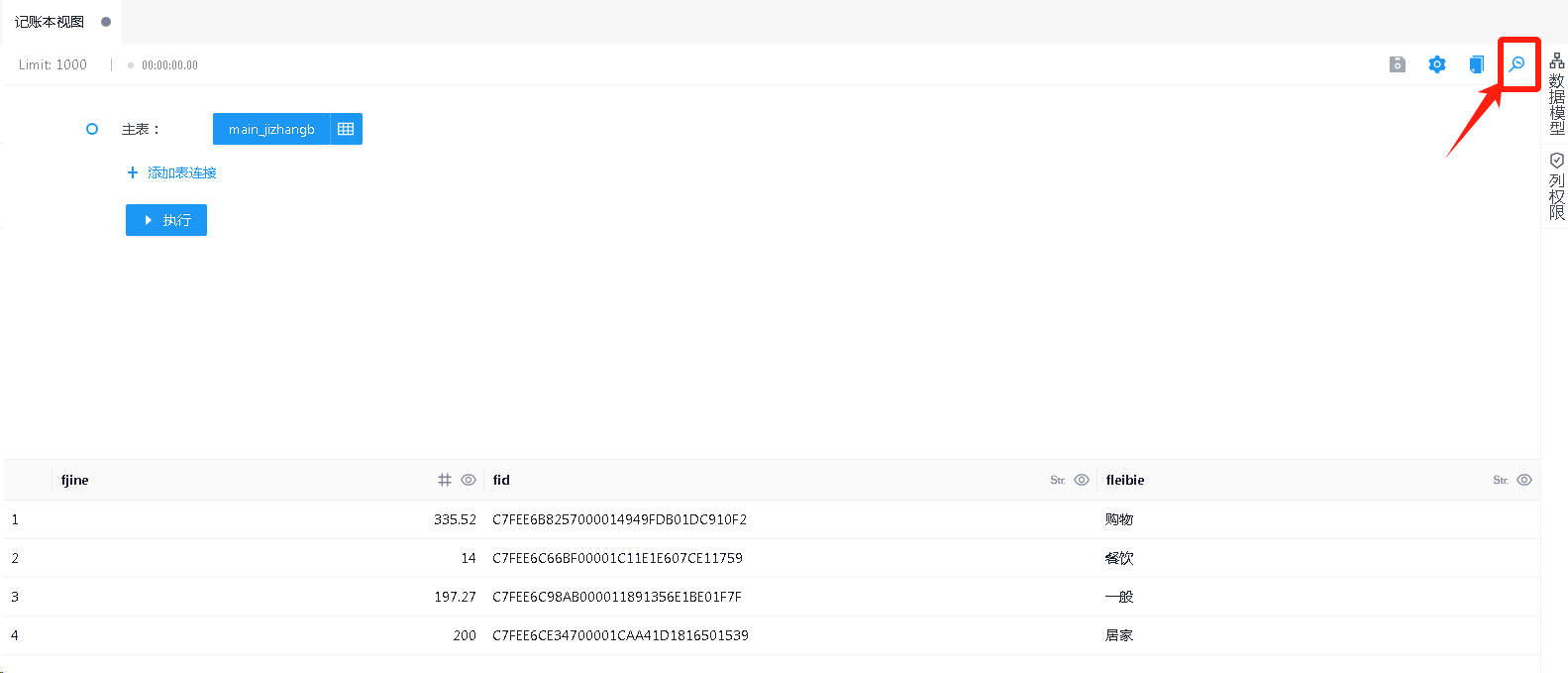

- 设置后，点击执行可查看配置的数据视图

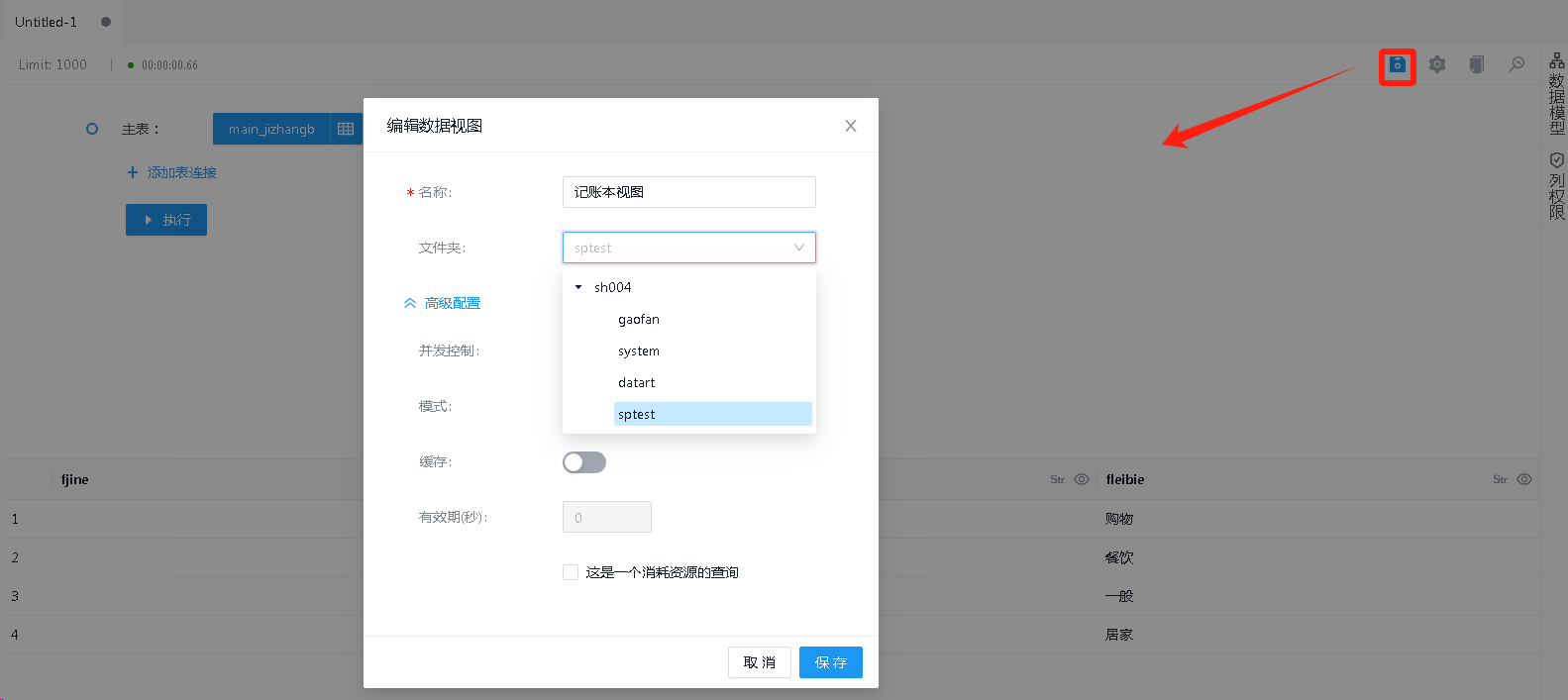

- 点击右上角保存按钮进行保存，保存文件夹根据情况选择，可直接保存到默认的根目录，也可以保存到当前应用目录下
4. 开始数据分析设计

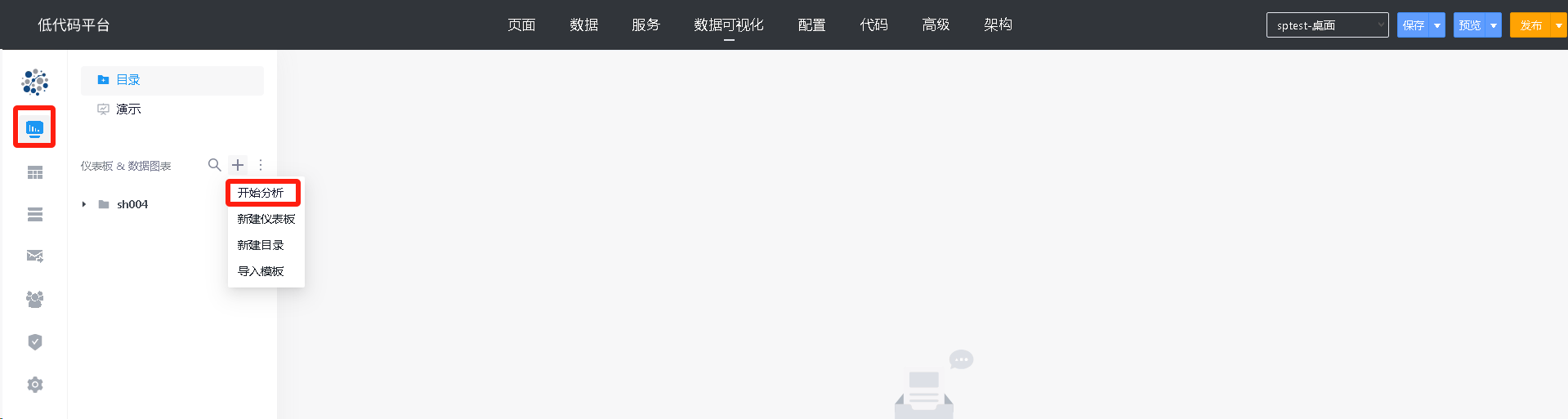

- 在数据视图上点击开始分析打开页面配置
，也可以到可视化里点击开始分析，选择目录下创建好的数据视图配置即可

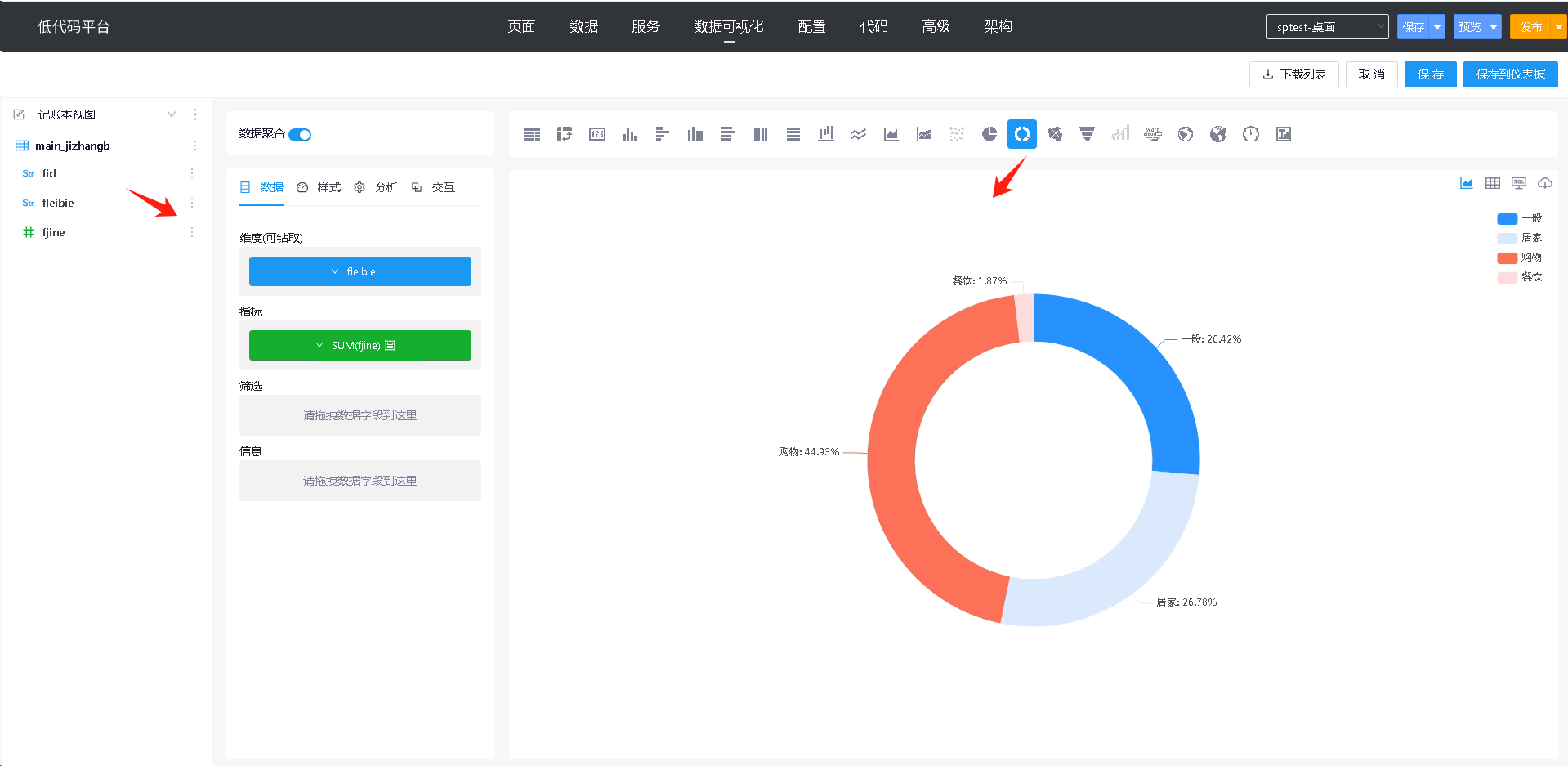

- 在可视化设计页面，将拖拽数据字段到对应于维度、指标中，并选择可视化图表，即可展现对应数据视图，可以设置样式、分析、交互等配置操作
- 配置完成后进行保存，或者直接保存到仪表板

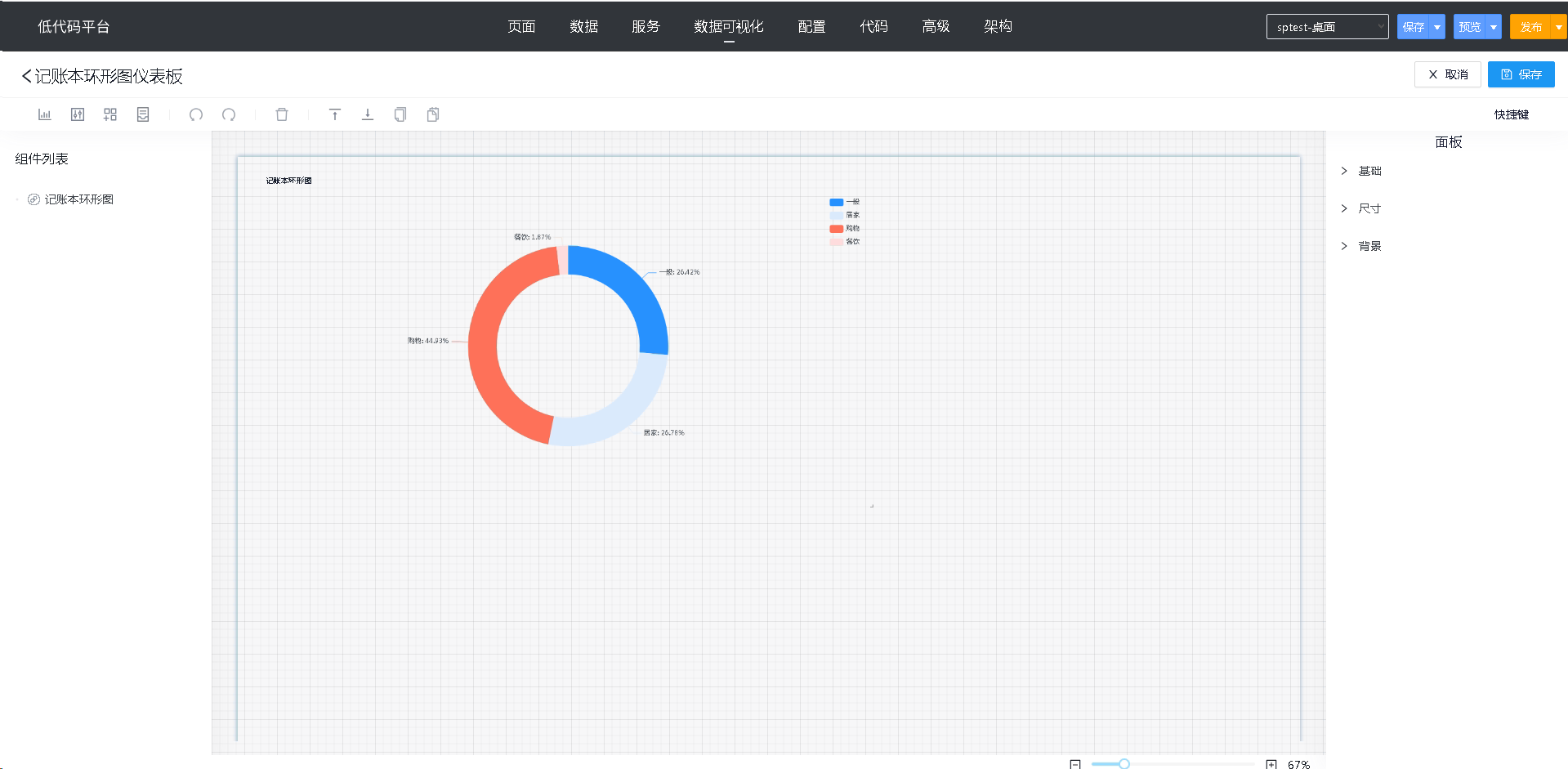

- 在仪表板中可以添加已有数据图标、添加控制器、媒体组件、仪表板尺寸、背景等设置

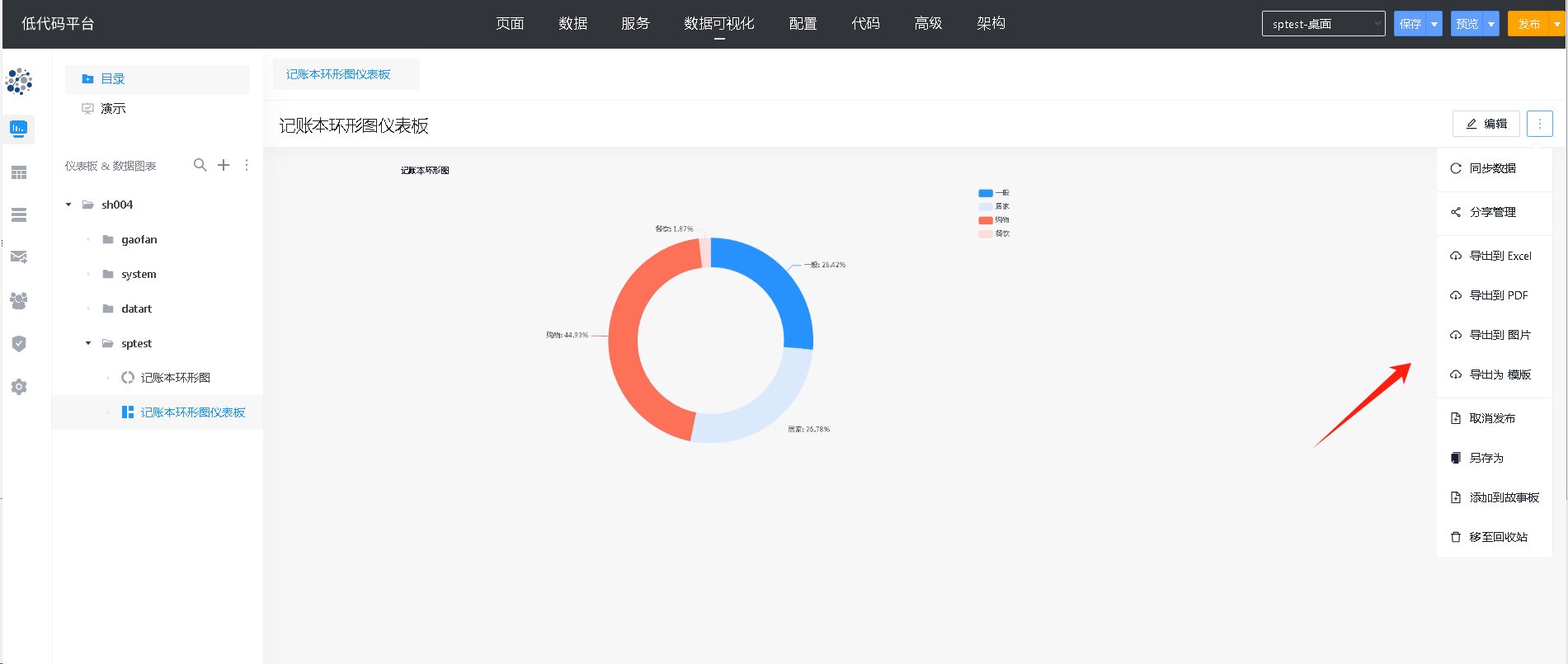

- 配置完成后进行发布，并且点击IDE里的保存操作，到此开发时数据可视化配置完成

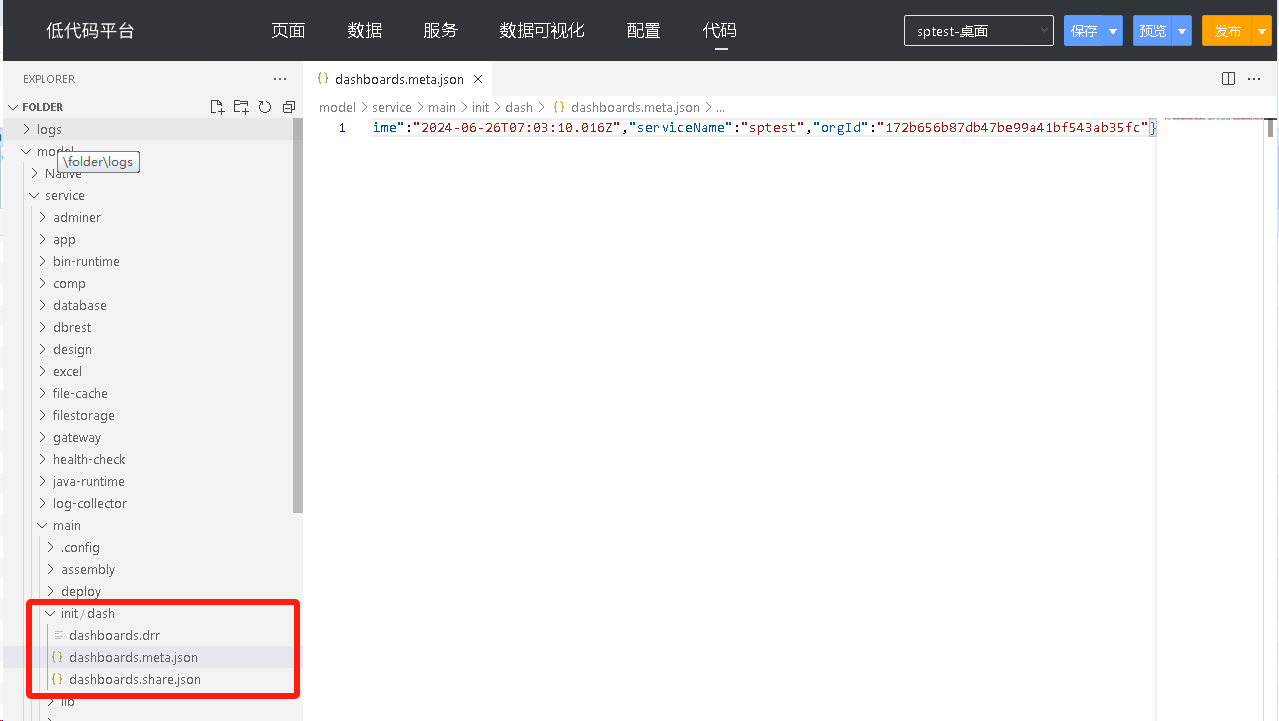

， - 保存后在代码页签下/model/service/main/init/dash目录下会保存配置可视化数据，应用发布后，将最为应用初始化数据，如其他租户使用此模板时，可直接再运行时导入该服务仪表板资源使用即可
4. 生成仪表板菜单

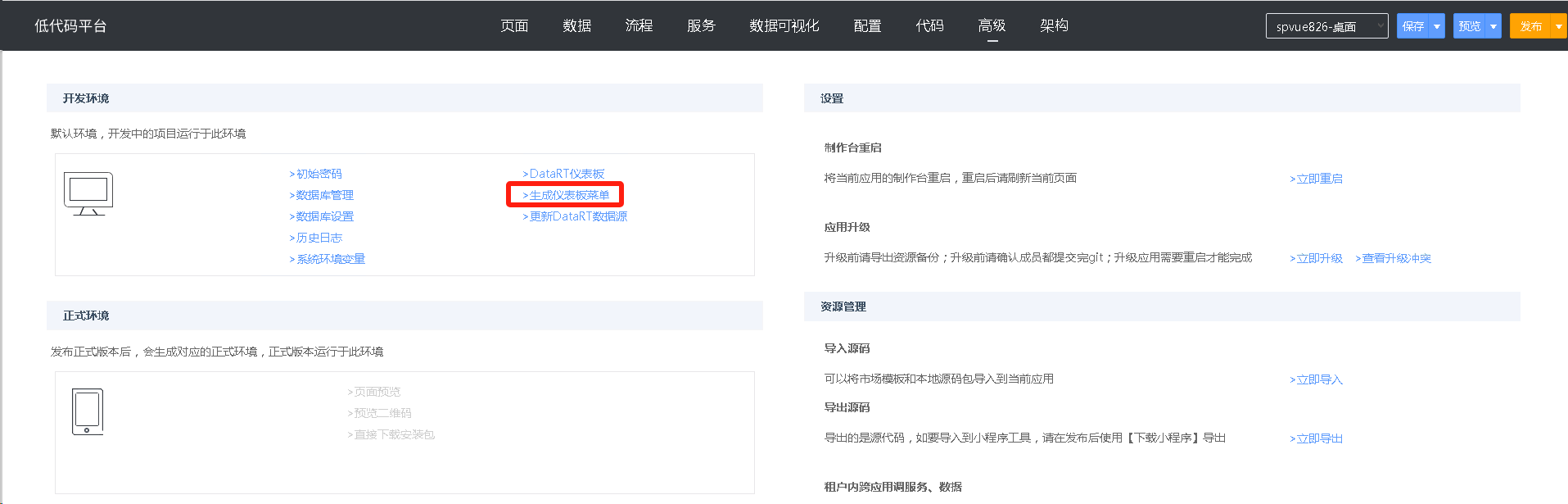

在IDE高级设置中，点击生成仪表板菜单后，

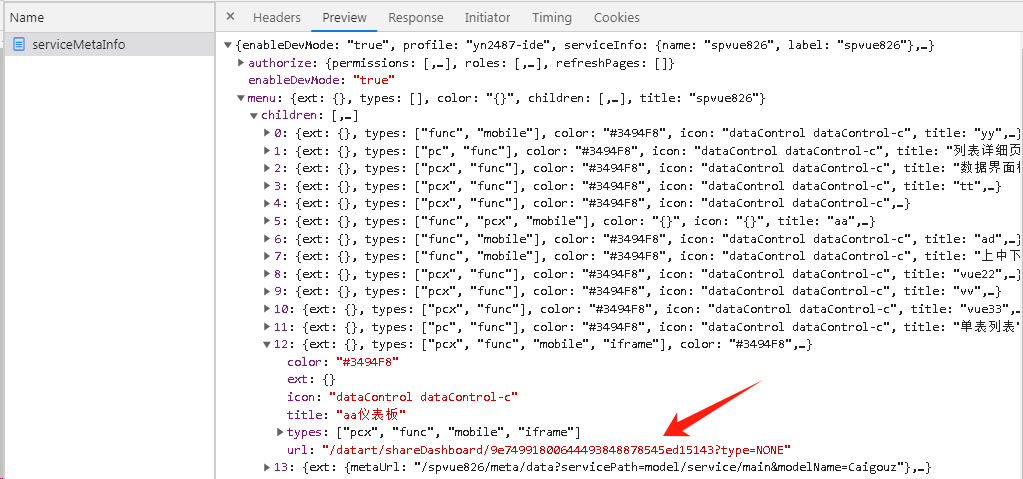

该应用下自动生成仪表板菜单项，如图
5. 发布应用
如上数据可视化配置完成后，发布当前应用即可。
二、运行时数据可视化使用说明
1. 可视化设计
- 打开可视化设计菜单，可查看从开发时配置的数据分析及运行时进行分析设计
2. 数据源管理
- 打开数据源管理功能

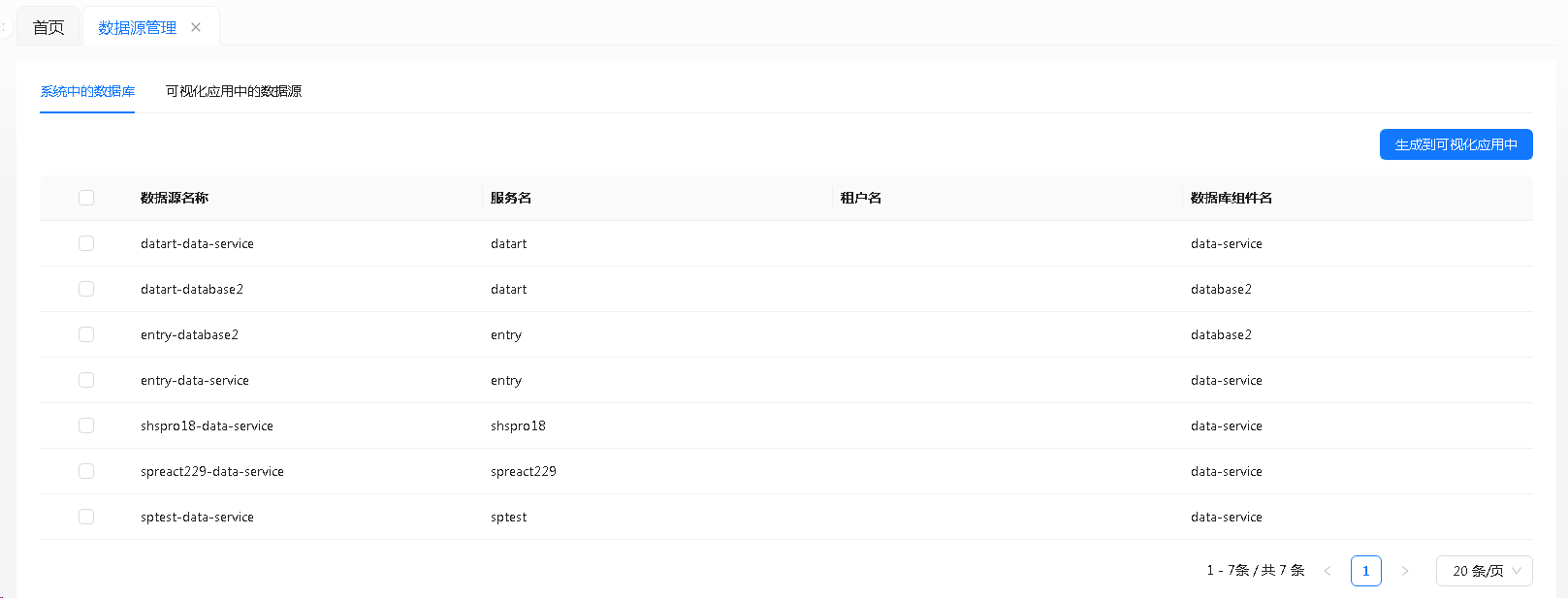

- 在此系统中的数据库列表中，显示的是当前租户下所有的应用数据库

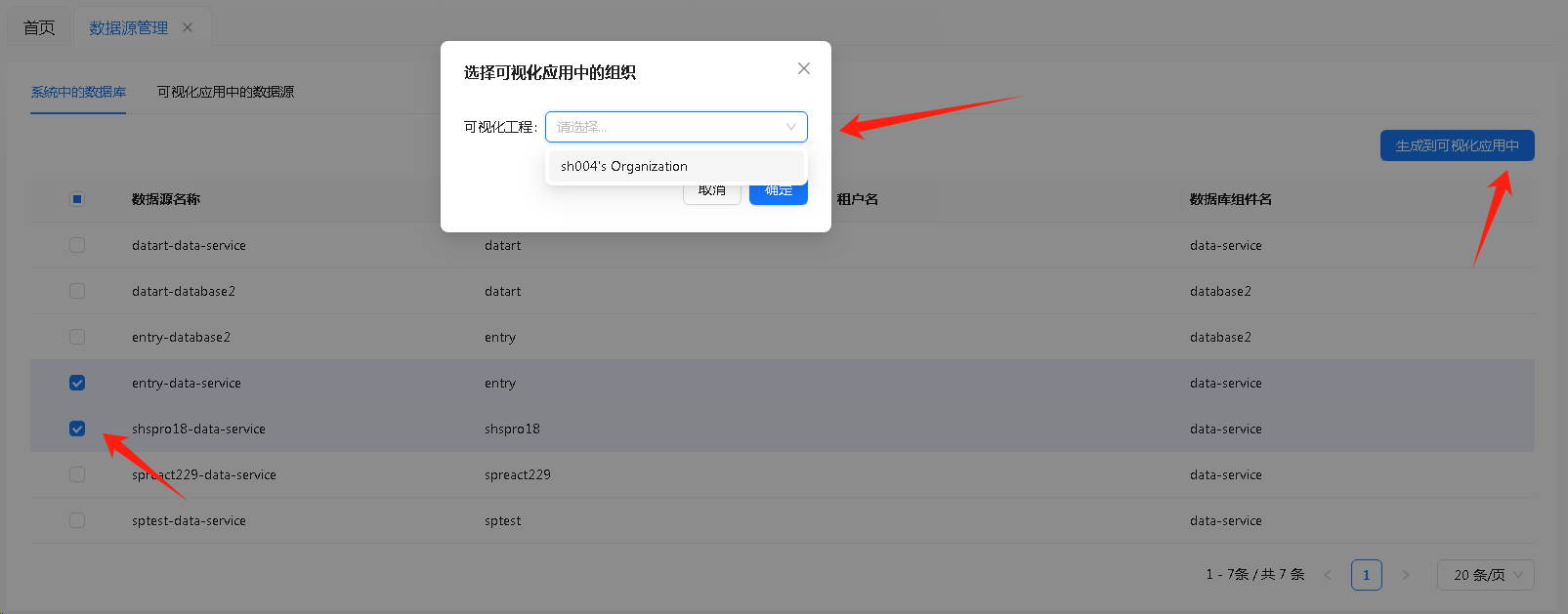

- 勾选要在可视化中使用的数据源，点击“生成到可视化应用中”，选择可视化应用中的组织，选择默认组织，即可将数据源添加到可视化工程中

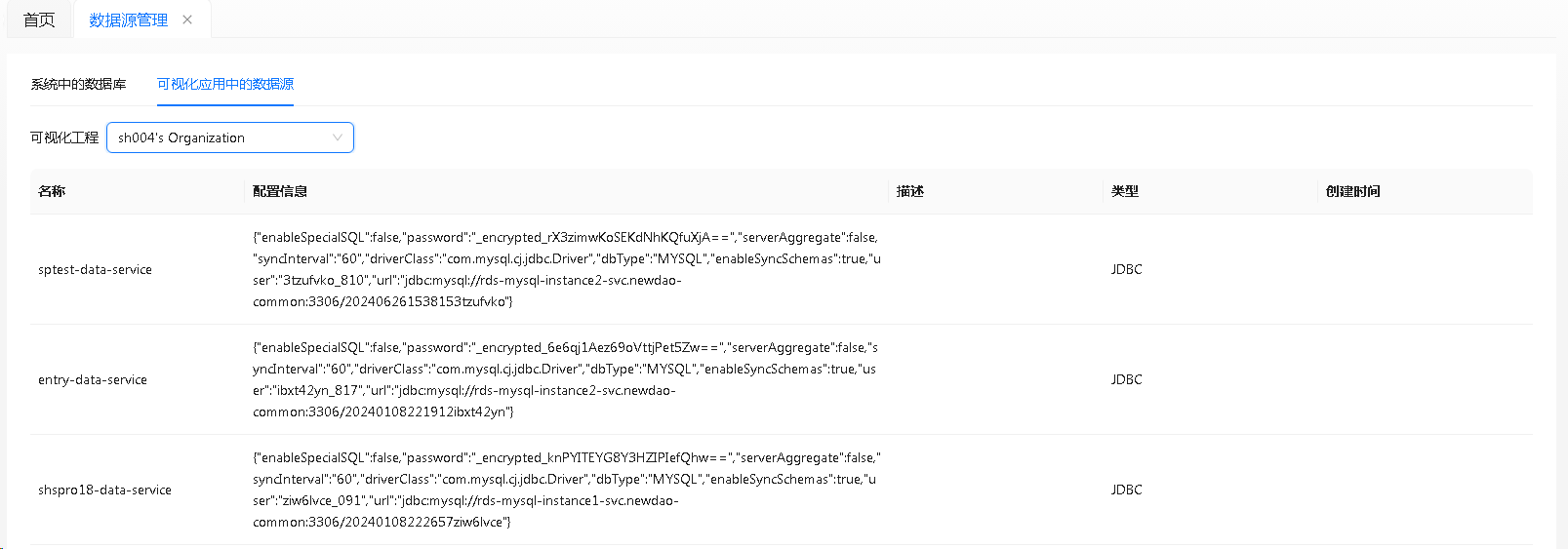

- 添加完成后，即可在可视化应用中的数据源中，选择可视化工程，查看添加的数据源信息
- 打开可视化平台，打开数据源，即可查看自动添加的数据源信息
3. 导入仪表板
针对应用在开发时配置的可视化仪表板资源，在运行时提供的导入仪表板功能进行对应资源导入操作

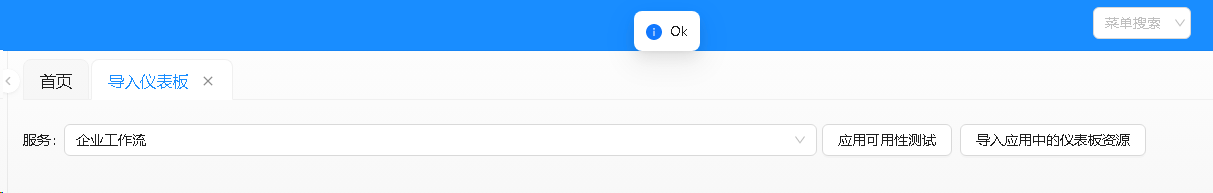

- 服务：选择注册的微服务应用，点击应用可用性测，可检查当前应用是否绑定状态，如绑定则返回ok
- 导入应用中的仪表板资源，将应用中配置的可视化仪表板资源导入到可视化资源表中，在可视化应用资源管理main_dashboardsimport表中可查看导入服务的资源
4. 仪表板菜单

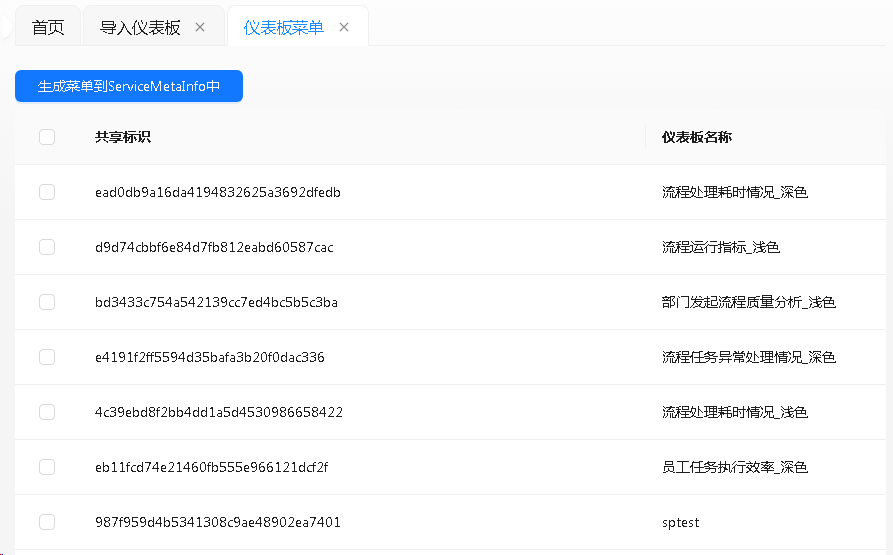

- 步骤3中导入成功后，在提供的仪表板菜单功能中，勾选仪表板资源，点击生成菜单到serviceMetaInf中，即可生成菜单
- 目前system管理员可以查看所有导入的仪表板菜单，如需要其他用户查看，则需要在应用资源管理中进行添加角色分配权限，再进行分配组织即可。
三. 数据可视化授权管理
- 数据权限访问设置（以运行时设置为例）

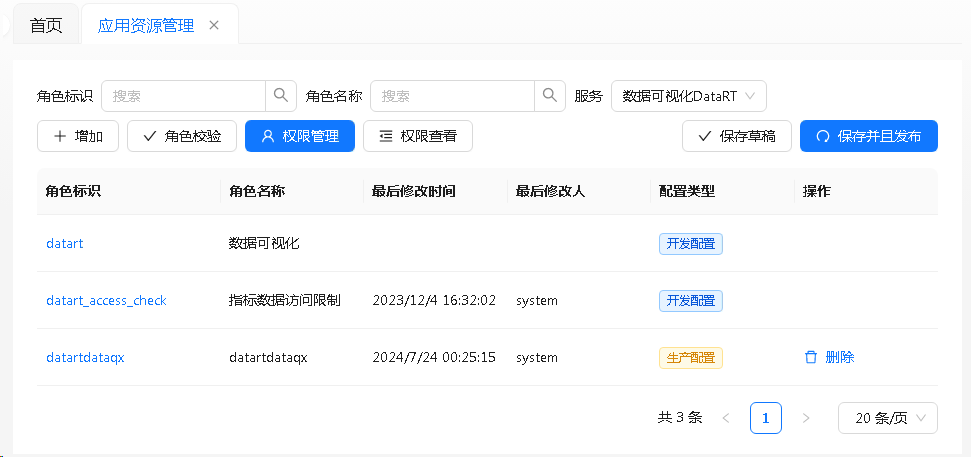

- 打开系统管理中【应用资源管理】功能，选择数据可视化服务
- 点击权限管理，打开权限配置页面，选择数据权限

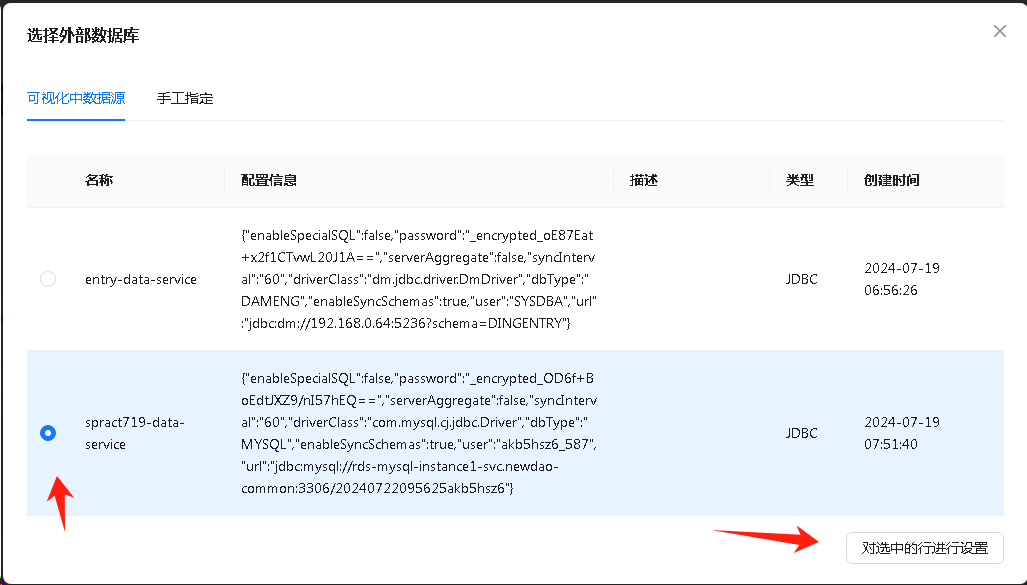

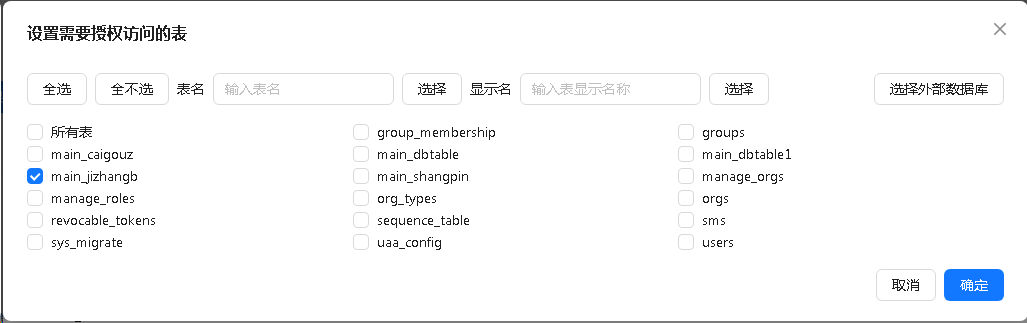

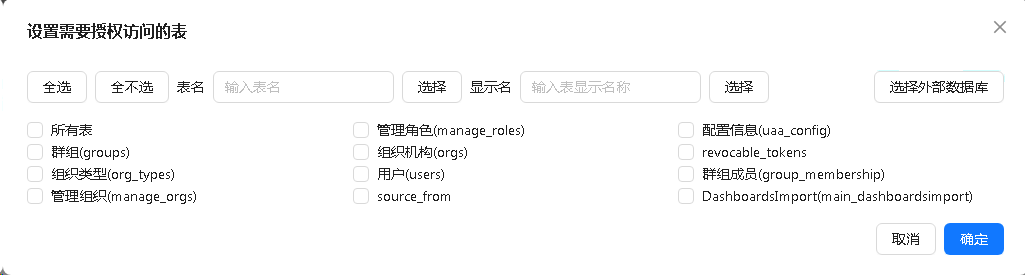

- 点击要授权访问的表，选择外部数据库，在打开的列表中选择数据源进行设置（注：后续要设置修改操作时，每次都需要选择数据源后进入设置，另外在手工指定页签中，支持自定义添加外部数据库）
- 打开权限配置页面，此时在打开需要授权访问的表中将显示对应外部数据源中的表

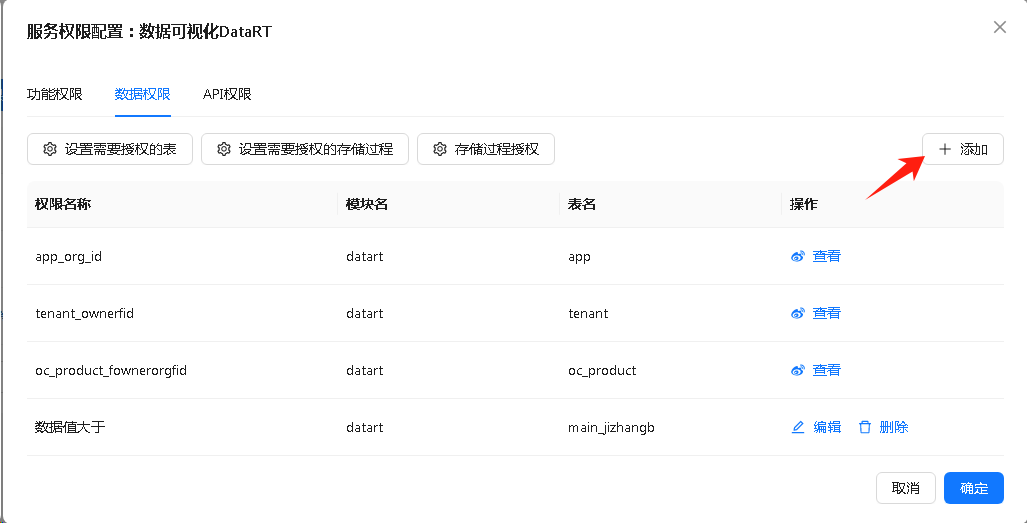

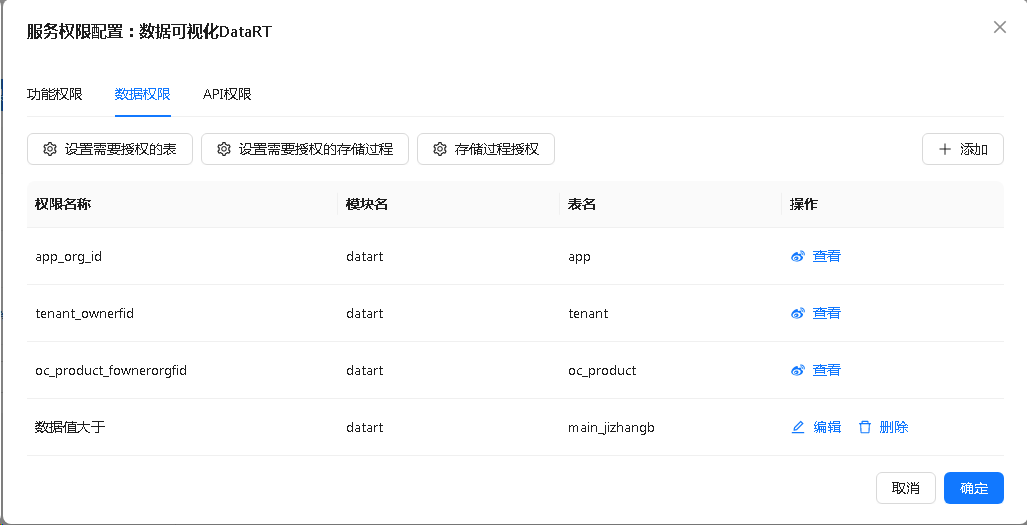

- 勾选要授权访问的表后，在数据权限配置页签中，点击添加按钮
- 在数据权限设置页面中，填写权限名称（自定义）及选择表名，勾选查询数据操作并设置查询数据访问权限表达式
- 数据权限设置完成后，保存配置

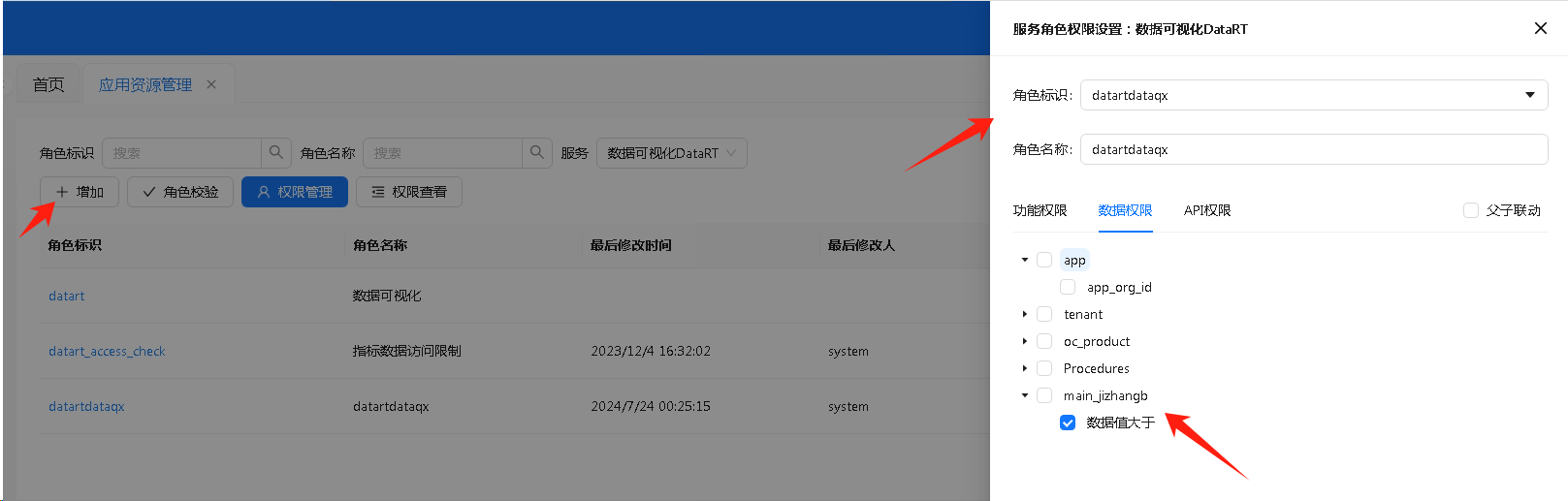

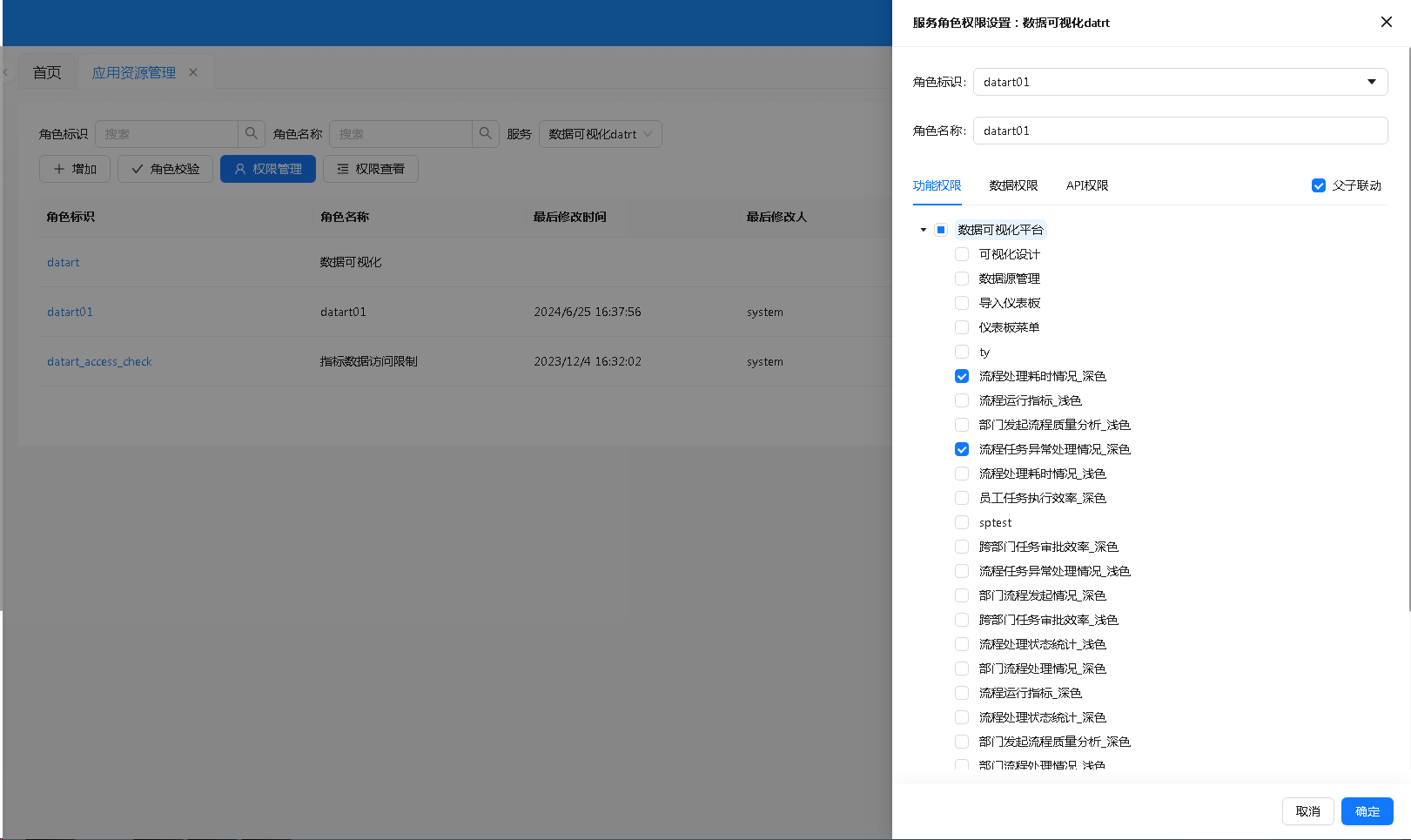

- 在应用资源管理中，点击角色，添加角色并给角色分配对应数据权限

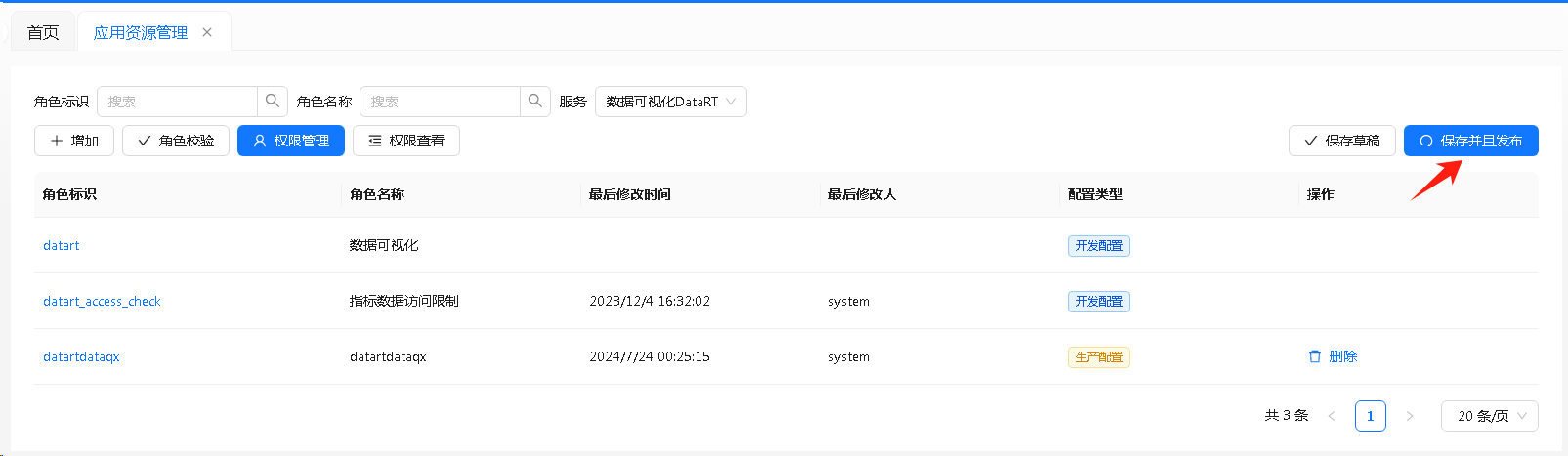

- 完成设置后，点击“保存并发布配置”按钮，完成服务配置注册操作
- 配置发布成功后在通过授权管理中，将创建的数据权限角色授权给对应组织即可完成数据权限授权设置

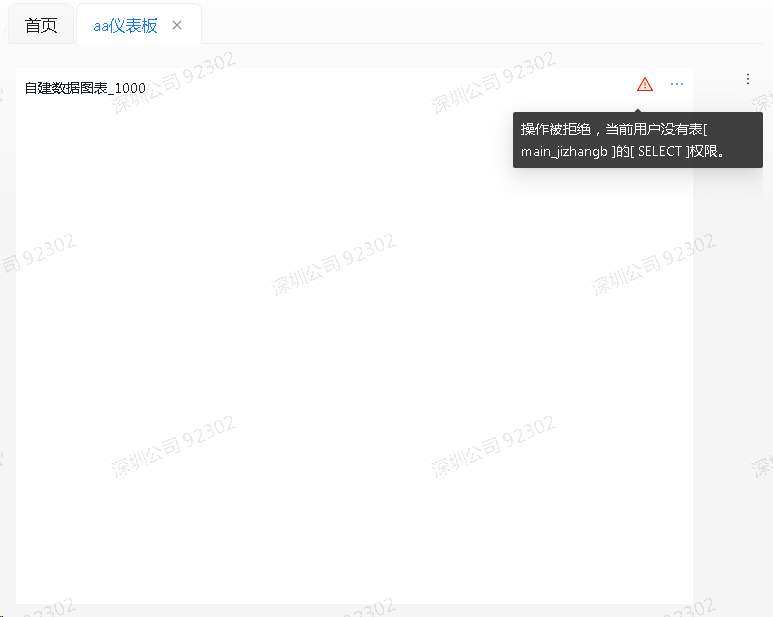

- 如图没有权限访问则报无相关权限提示
- 打开系统管理中【应用资源管理】功能，选择数据可视化服务
