组件包目录结构

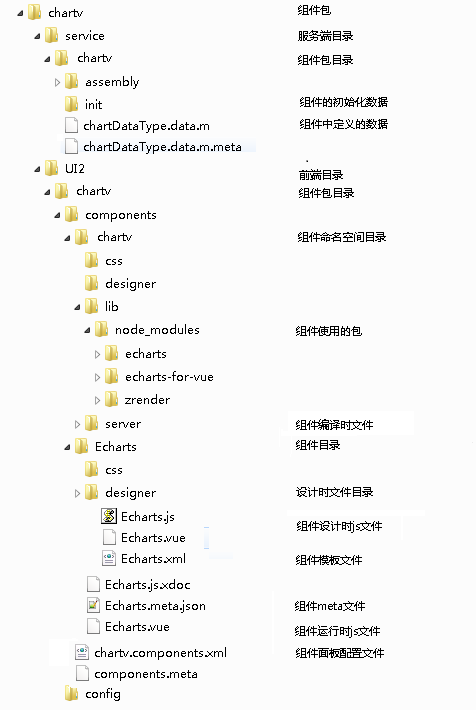

下图展示了一个组件包的目录及文件结构。组件包下载到 IDE 后，目录发生变化，前端代码在 UI2/comp 目录下，服务端代码在 service/comp 目录下

前端目录

组件前端目录包括组件目录 components 和配置目录 config

components 目录

components 目录包括组件命名空间目录（和组件包同名）、若干组件目录和组件注册文件。

组件命名空间目录

组件命名空间目录与组件包目录同名，基础通用逻辑可以写到这个目录下，组件依赖的第三方库放到 lib 目录下

组件目录

一个组件包括设计时文件、编译时文件（非必须）和运行时文件

│  ├─组件目录 //组件名
│  │  ├─css     //运行时css目录
│  │  │     组件名.css //运行时样式
│  │  │
│  │  │  组件名.js.xdoc //组件的xdoc说明文档
│  │  │  组件名.meta.json //组件元信息文档
│  │  │  组件名.react.js //react 体系组件运行时 js
│  │  │  组件名.vue  //vue 体系组件运行时 js
│  │  │
│  │  ├─designer    //组件设计时目录
│  │  │  │  组件名.js   //组件设计器js
│  │  │  │  组件名.react.js //React 体系组件设计时 js
│  │  │  │  组件名.vue //Vue 体系组件设计时 js
│  │  │  │  组件名.xml //组件模版
│  │  │  │
│  │  │  ├─css //设计时css路径
│  │  │  │      组件名.css //设计时样式
│  │  │  │
│  │  │  └─img //图片路径
│  │  │          图片文件 //组件图标
│  │  │
│  │  └─server
│  │      │  model.config.xml //指定依赖 class 的路径
│  │      │
│  │      └─dsrc
│  │              组件名.java //组件编译时 java 文件

运行时文件

运行时文件包括组件元信息文件、运行时 JS 文件、CSS 文件、xdoc文件

组件元信息文件

组件元信息文件定义了组件的属性、操作、事件、工具栏、引用等信息

详细说明参考《组件元信息文件》

运行时 JS 文件

组件运行时 JS 文件用于在运行的界面上显示组件，完成和用户的交互

• React 体系的运行时 JS 文件的文件名为：组件名.react.js
• Vue 体系的运行时 JS 文件的文件名为：组件名.vue

详细说明参考《组件运行时 JS 文件》

运行时 CSS 目录

存放组件运行时 CSS 文件，CSS 文件内定义组件运行时的样式，需在运行时 JS 文件中引入。 CSS 文件名为：组件名.css

• React 体系中，组件名.react.js 中引用 CSS 文件代码如下

import "./css/组件名.css";

• Vue 体系中，组件名.vue 中引用 CSS 文件代码如下

<style src="./css/组件名.css" />

下面是“描述列表”组件的运行时 CSS 文件，其中的代码用于设置“描述列表项”中的“日期选择”组件不显示后缀图标

.ant-description-item-form-item-control{
    /**
    日期选择
     */
    .ant-picker-suffix {
        visibility: hidden;
    }
}

运行效果如下图所示

在 IDE 中切换到代码页，查看“描述列表”组件的完整代码

antdpro组件包：$UI/comp/antdpro/components/Descriptions
antdv组件包：$UI/comp/antdv/components/Descriptions

组件注释文件

组件注释文件的文件名为组件名.js.xdoc。该文件简要描述组件使用场景、使用方法、操作、方法等内容

• 使用场景和使用方法会显示在组件面板中，当鼠标悬停在该组件的时候以气泡方式弹出显示
• 组件提供了操作、方法时，需在此文件中声明组件的操作、方法等信息，用于模型检查

xdoc 文件中有一个组件描述，若干个操作、方法说明。

• 组件描述

组件描述代码如下，其中 \ 中的内容是组件面板中显示的信息，@component 描述这一段注释是一个组件描述

/**
    @name $UI/comp/命名空间/components/组件名/组件名
    @label 组件中文名
    @extends $UI/comp/命名空间/components/命名空间/命名空间Component
    @component
    @description
    <xmp>
         <b>使用场景</b>：描述组件使用场景
         <b>使用方法</b>：描述组件使用方法
    </xmp>
    @model UI2
*/

下面是“抽屉”组件的 xdoc 文件

/**
    @name $UI/comp/antdpro/components/Drawer/Drawer
    @label 抽屉
    @extends $UI/comp/antdpro/components/antdpro/AntdproComponent
    @component
    @description
    <xmp>
         <b>使用场景</b>：屏幕边缘滑出的浮层面板。
         <b>使用方法</b>：可以配置抽屉的位置，点击“显示”进行内容的设计。
    </xmp>
    @model UI2
*/

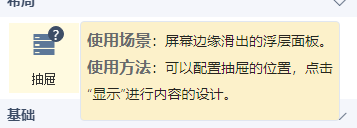

在 IDE 的组件面板中的运行效果，如下图所示

• 组件方法说明

组件方法说明代码如下，其中 @function 描述这一段注释是一个方法说明

/**
    @name $UI/comp/命名空间/components/组件名/组件名#方法名
    @label 组件方法中文名
    @extends $UI/comp/命名空间/components/命名空间/命名空间Component
    @function
    @description 方法描述
    @model UI2
*/

下面是“抽屉”组件的“显示”方法的说明代码：

/**
      @name $UI/comp/antdpro/components/Drawer/Drawer#show
      @priority 30
      @label 显示
      @function
      @description 显示
      @returns {void}
*/

• 组件操作说明

组件操作说明代码如下，其中 @operation 描述这一段注释是一个操作说明

/**
    @name $UI/comp/命名空间/components/组件名/组件名#操作名
    @label 组件操作中文名
    @extends $UI/comp/命名空间/components/命名空间/命名空间Component
    @operation
    @description 操作描述
    @model UI2
*/

下面是“抽屉”组件的“显示”操作的说明代码：

/**
      @name $UI/comp/antdpro/components/Drawer/Drawer#show
      @priority 30
      @label 显示
      @operation
      @description 显示
      @returns {void}
*/

设计时文件

设计时文件位于组件目录/designer 目录下，包括组件描述文件，设计器 JS 文件，设计时 JS 文件，设计时 CSS 文件

组件描述文件

designer/组件.xml。此文件中描述组件的中文名、英文名、辨识条件、父容器、组件的模板等内容。

• name：命名空间：组件名
• tag-name：组件名
• text：组件中文名
• discriminate-condition：区别其他组件的唯一条件
• parent-range：双击该组件添加到指定父容器，不指定时，默认添加页面选中的组件里。 格式为：命名空间:组件名,命名空间:组件名,，也可以通过“ $UI/wxsys/comps/inVisibleCompContainer/inVisibleCompContainer ” 加到不可视区域中。
• icon-type：指定为 icon 时，表示组件使用字体图标
• icon：组件图标，可以是文件名（文件存放于 designer/img 下）也可以是字体图标的 class，字体图标 class 来源于 $UI/wxsys/comps/icon/css/fonts/common/icons.css
• component-type:可选值为 inVisibleComp|formControl 。
• hasView：标记组件是否有视图，可选值为true|false（使用该属性已知的组件：wx:importExcel、wx:exportExcel 、wx:print）。
  • 扩展说明：vue 架构的页面中，有 .js 文件和 data.js，有视图的组件对应的事件写入 .js 中，无视图的组件对应事件写入 data.js 中
  • 目前无视图的组件分为如下三类
    • wx:model下的所有组件
    • 组件描述文件中有 hasView="false"属性
    • data系列组件（wx:restData| wx:tableData| wx:tableCustomData| wx:jsonData| wx:serviceData| wx:aggregateData ），因部分 data 组件没在 wx:model 下，固此处单独列出

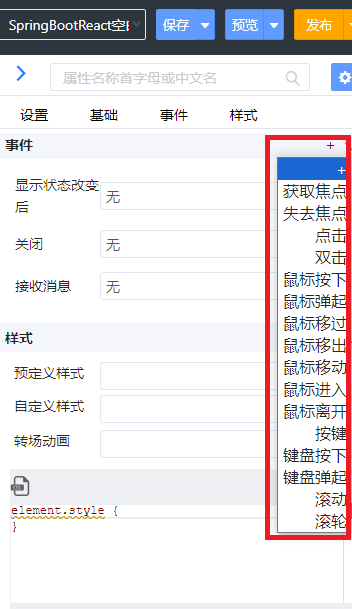

• events 节点描述的是标准 W3C 事件。组件事件描述在元信息文件中。

templates 节点中的内容描述的是组件默认的 xml 模型。

<elements>
    <element name="命名空间:组件名" tag-name="组件名"
        text="中文名"
        discriminate-condition="辨识条件"
        parent-range="指定父容器"
        icon-type="icon"
        icon="icon icon-android-storage" component-type="inVisibleComp"
>
        <!--通用事件-->
        <events>
            <include path="$UI/wxsys/comps/reactContainer/commonConfig.xml#//react-events-pcx/*" />
        </events>

        <templates>
            <template name="default"><![CDATA[
                <!--添加到页面的模版内容-->
           ]]></template>
        </templates>
    </element>
</elements>

例如：“抽屉组件”的 xml 。

<?xml version="1.0" encoding="UTF-8"?>
<elements>
    <element name="antdpro:Drawer" tag-name="Drawer"
        text="抽屉"
        discriminate-condition="executeXpath(name()='antdpro:Drawer')"
        parent-range="$UI/wxsys/comps/inVisibleCompContainer/inVisibleCompContainer"
        icon-type="icon"
        icon="icon icon-android-storage" component-type="inVisibleComp"
        design-view="web-designer" d_resiable="false" resizable="false">
        <events>
            <include path="$UI/wxsys/comps/reactContainer/commonConfig.xml#//react-events-pcx/*" />
        </events>

        <templates>
            <template name="default"><![CDATA[
                <antdpro:Drawer xmlns:antdpro="$UI/comp/antdpro/components" xmlns:attr="http://www.wex5.com/attr" >
                    <attr:title class="title" d_canAddChild="true" designer_label="标题" >
                        <span>标题</span>
                    </attr:title>
                </antdpro:Drawer>
           ]]></template>
        </templates>
    </element>
</elements>

• designer/img 存放组件图片的路径

设计器 JS 文件

设计器 JS 文件名为组件名.js。该文件使用 AMD 规范，结合组件元信息文件完成设计器的渲染和操作逻辑。引用组件元信息文件、设计时 JS 和 CSS 文件。在组件元信息文件中提到的方法，在本文件中定义。

define(function(require) {
    //引用命名空间设计时基类 antdproComponent
    var AntdproComponent = require("../../命名空间/designer/命名空间Component");

    //React 体系引用 reactLibrary 下的 componentsConfig
    var componentsConfig = require("babel!$UI/wxsys/comps/reactContainer/designer/reactLibrary/componentsConfig");

    //Vue 体系引用 vueLibrary 下的 componentsConfig
    var componentsConfig = require("babel!$UI/wxsys/comps/reactContainer/designer/reactLibrary/componentsConfig");

    //引用组件的元信息文件
    var 组件名Meta = require("text!../组件名.meta.json");
    componentsConfig.defineMeta(组件名Meta);

    //引用设计时工具类，读取元信息文件
    var designerUtils = require("babel!$UI/wxsys/comps/reactContainer/designer/designerUtils");

    //子元素被单独取属性后渲染，子元素只作为属性提供（非必须），如：Table、Select、CellGroup、Tabs、Form 等
    componentsConfig.changeChildrenLocationComponent.push("命名空间:组件名");

    //组件不会渲染或渲染不对，需要依赖父渲染（非必须），如 From.Item、Table.Column、Select.Option
    componentsConfig.dependParentReRenderComponent.push("命名空间:组件名");

    //引用组件设计时 CSS 文件（非必须）
    require("css!./css/Drawer").load();

    //引用组件设计时 JS 文件（非必须）
    命名空间BaseComponent["组件名"] = require("babel!./组件名.react");

    var 组件名 = 命名空间Component.extend({
        init: function (value, bindingContext) {
            //组件初始化
            //获取xml模型
            this.ownerDesigner.dataModel.getModelElement($(this.domNode).attr("d_id"))
        },
        getDesignDefaultProps: function (instance) {
            //用户设置的属性会覆盖在此设置的属性，初始值时一个空对象
        },
        getDesignProps: function (instance) {
            //在此设置的属性会覆盖用户设置的属性，初始值时上次渲染设置的props对象
        },
        propertyChangedHandler : function(key, oldVal, value) {
            //用户设置属性发生改变时的回调
        },
        eventChangedHandler : function(key, oldVal, value) {
            //用户设置事件发生改变时的回调
        },
        reRender : function() {
            //重绘
        },
        attrToolbarVisibleCondition : function (contextInfo) {
            //在此可以设置工具栏上的按钮的显示隐藏。搭配元信息文件中的 enable-condition 或 visible-condition 使用。
        },
        // 元信息文件中 toolbar 的自定义方法在此定义
        ....
    });

    var ideConfig = {
        "命名空间:组件名": designerUtils.initIdeConfig(组件名, 组件名Meta)
    }

    return {
        "命名空间:组件名": 组件名,
        webIdeEx: ideConfig,
        quickIdeEx: ideConfig
    }
})

下面是“加载中”组件的设计器 JS 文件，引用了元信息文件和样式文件，代码如下

define(function(require){
    var AntdproComponent = require("../../antdpro/designer/AntdproComponent");
    var componentsConfig = require("babel!$UI/wxsys/comps/reactContainer/designer/reactLibrary/componentsConfig");
    var SpinMeta = require("text!../Spin.meta.json");
    componentsConfig.defineMeta(SpinMeta);
    var designerUtils = require("babel!$UI/wxsys/comps/reactContainer/designer/designerUtils");
    require("css!./css/Spin").load();

    var Spin = AntdproComponent.extend({
    });

    var ideConfig = {
        "antdpro:Spin": designerUtils.initIdeConfig(Spin, SpinMeta)
    }

    return {
        "antdpro:Spin": Spin,
        webIdeEx: ideConfig,
        quickIdeEx: ideConfig,
    };
});

在“弹出层”组件中定义了工具栏按钮，代码如下

{
    "Modal": {
        "toolbar": [
            {
                "text": "显示",
                "method": "show"
            }
        ]
    }
}

“弹出层”组件的设计器 JS 文件中定义了工具栏按钮使用的 show 方法，代码如下

define(function(require) {
    var Modal = AntdproComponent.extend({
        show: function () {
            this.changeVisible(true);
        },
        changeVisible: function (flag) {
            var self = this;
            this.setState({ open: flag }, function () {
                self.reRender();
            });
        }
    });

    var ideConfig = {
        "antdpro:Modal": designerUtils.initIdeConfig(Modal, ModalMeta)
    }

    return {
        "antdpro:Modal": Modal,
        webIdeEx: ideConfig,
        quickIdeEx: ideConfig
    }
})

设计时 JS 文件

组件设计时 JS 文件用于在 IDE 的设计界面上显示组件，完成和开发者的交互

• React 体系的设计时 JS 文件的文件名为：组件名.react.js
• Vue 体系的设计时 JS 文件的文件名为：组件名.vue

详细说明参考《组件设计时 JS 文件》

设计时 CSS 目录

存放组件设计时 CSS 文件，CSS 文件内定义组件设计时的样式，需在设计器 JS 文件中引入。 CSS 文件名为：组件名.css

下面是“卡片”组件的设计时 CSS 文件，其中的代码用于选择卡片的扩展区

[componentname="antdpro:Card"] {
  display: block;
}

/**设置卡片的扩展区大小，以便用户在设计器上可以选择该扩展区 */
[componentname="attr:extra"] {
  min-width: 48px;
  min-height: 24px;
  display: inline-block;
}

编译时文件

编译时文件是一个动态 java 文件，位于 server/dsrc/组件名.java。

页面的运行时文件，是通过 Java dom4j 从 .w 模型文件编译生成的。通过定义编译时 java 文件，可以增加或减少组件的属性。平台底层已封装了通用的编译逻辑，仅当通用逻辑无法满足用户需求的时候，才需编写该文件来完成页面编译，绝大多数场景不用写。

例如：“表单项组件”，要从“表单项”里获取到“输入框”等表单组件上的 bind:ref 信息来完成表单项上显示校验提示信息的能力，就需要编写此文件。

public class FormItem extends AntdproComponent{
    //如果没有bind:ref, validateInfo找子节点中的bind:ref, 用来显示错误信息
    /**
    @param bound 组件xml模型
     */
    public void beforeDoExeucte(Element bound, JSONObject props, Map<String, Object> context, WXComponentContext wxContext){
        if (!hasRef(bound)){
            String ref = getRefFromChildren(bound);
            if (SystemUtils.isNotEmptyString(ref)) {
                bound.addAttribute(WXUtils.BIND_REF, ref);
            }
        }
        super.beforeDoExeucte(bound, props, context, wxContext);
    }

    private String getRefFromChildren(Element e) {
        if (e != null) {
            String[] attrs = new String[] {"ref", "beginref", "endref", "beginRef", "endRef"};
            for (String attr : attrs) {
                String value = e.attributeValue(new QName(attr, WXUtils.BIND_NAMESPACE));
                if (SystemUtils.isNotEmptyString(value)) {
                    return value;
                }
            }
        }
        List children = e.elements();
        if (children != null) {
            for (Object child : children) {
                Element c = (Element) child;
                String bindItemValue = c.attributeValue(new QName("items", WXUtils.BIND_NAMESPACE));
                if (SystemUtils.isNotEmptyString(bindItemValue)) {
                    continue;
                }
                String value = getRefFromChildren((Element)child);
                if (SystemUtils.isNotEmptyString(value)) {
                    return value;
                }
            }
        }
        return null;
    }
}

例如：“日期范围选择”组件的“开始时间”和“结束时间”属性。

{
    "DatePicker.RangePicker": {
        "properties": {
            "bind:beginRef": {
                "type": "dataRef",
                "label": "开始时间",
                "required": "true"
            },
            "bind:endRef": {
                "type": "dataRef",
                "label": "结束时间",
                "required": "true"
            }
        }
    }
}

public class DatePickerRangePicker extends AntdproComponent {

    public void processRef(Element bound, String ref, String prefix, Map<String, Object> context, WXComponentContext wxContext) {
        // 处理bind:ref相关逻辑
        String refValue = attributeValueAndRemoveAttr(bound, new QName(ref, WXUtils.BIND_NAMESPACE));

        String dataId = this.getDataIdExprByRef(refValue, context, wxContext);
        bound.addAttribute(prefix + "RefDataId", dataId);

        String columnName = this.getColumnByRef(refValue);
        bound.addAttribute(prefix + "RefColumnName", columnName);

        String row = this.getRowByRef(refValue);

        row = DataBindUtils.parseDataBind("{{" + row + "}}",
                (Set<String>) this.context.get(ComponentContext.RENDER_VARS), new Stack<String>(),
                DataBindUtils.ATTR_BIND, "", new ArrayList<String>(), new ArrayList<String>(), false);
        bound.addAttribute(prefix + "RefRow", row);

    }

    public JSONObject doExecute(Element bound, Map<String, Object> context, WXComponentContext wxContext) {
        JSONObject props = super.doExecute(bound, context, wxContext);
        this.processRef(bound, "beginRef","begin", context, wxContext);
        this.processRef(bound, "endRef","end", context, wxContext);
        return props;
    }
}

编译前

<antdv:DatePicker.RangePicker bind:beginRef="restData0.current.ksrq" bind:endRef="restData0.current.jsrq" id="datePickerRangePicker0">
    </antdv:DatePicker.RangePicker>

编译后

<DatePicker.RangePicker id="datePickerRangePicker0" beginRefDataId="restData0" beginRefColumnName="ksrq" beginRefRow={((_exRun('restData0.current','restData0'))(restData0))} endRefDataId="restData0" endRefColumnName="jsrq" endRefRow={((_exRun('restData0.current','restData0'))(restData0))}>
    </DatePicker.RangePicker>

组件注册文件

组件注册文件的名称为：组件包名.components.xml。组件包下所有的组件，需要在此文件中注册后，才能使用。

<reg-info>
    <!-- 组件目录注册 -->
    <component-dirs framework="组件使用技术体系">
        组件名1,组件名2...
    </component-dirs>
    <uixide-toolbox framework="组件使用技术体系">
        <catalog name="分类名" order="分类排序">
            <item component-name="命名空间:组件名" device="桌面端/移动端"/>
        </catalog>
    </uixide-toolbox>
</reg-info>

其中

• component-dirs：列举出要注册的组件
  • framework：表示该组件包中的组件所使用的技术体系，如：React 或 Vue
• uixide-toolbox：组件面板注册信息
  • catalog：组件面板上的分类
    • name：分类名
    • order：分类序号
  • item：注册的组件
    • component-name：命名空间:组件名
    • device：pcx 表示桌面端，mx 表示移动端，不填表示两端皆可用

下面是 antdpro 组件包的注册文件中的部分代码

<reg-info>
    <!-- 组件目录注册 -->
    <component-dirs framework="react">
        Button,Icon
    </component-dirs>
    <uixide-toolbox framework="react">
        <catalog name="内容" order="3">
            <item component-name="antdpro:Button" device="pcx"  />
            <item component-name="antdpro:Icon" device="pcx"  />
        </catalog>
</reg-info>

配置目录

配置目录 config 包括设计器配置文件 studio.xml，用于标识组件注册文件所在路径。设计器配置文件代码如下

<?xml version="1.0" encoding="utf-8"?>
<config>
    <!-- 组件注册文件 -->
    <component-reg-file>../../components/*.components.xml</component-reg-file>
</config>

其他文件简介

组件包目录下还有几个文件，介绍如下

服务端目录

组件包的服务端目录相当于一个服务模块，可定义数据集和服务。在组件包中添加数据集和服务，参考《数据模型》和《服务模型》

特别说明一下两点

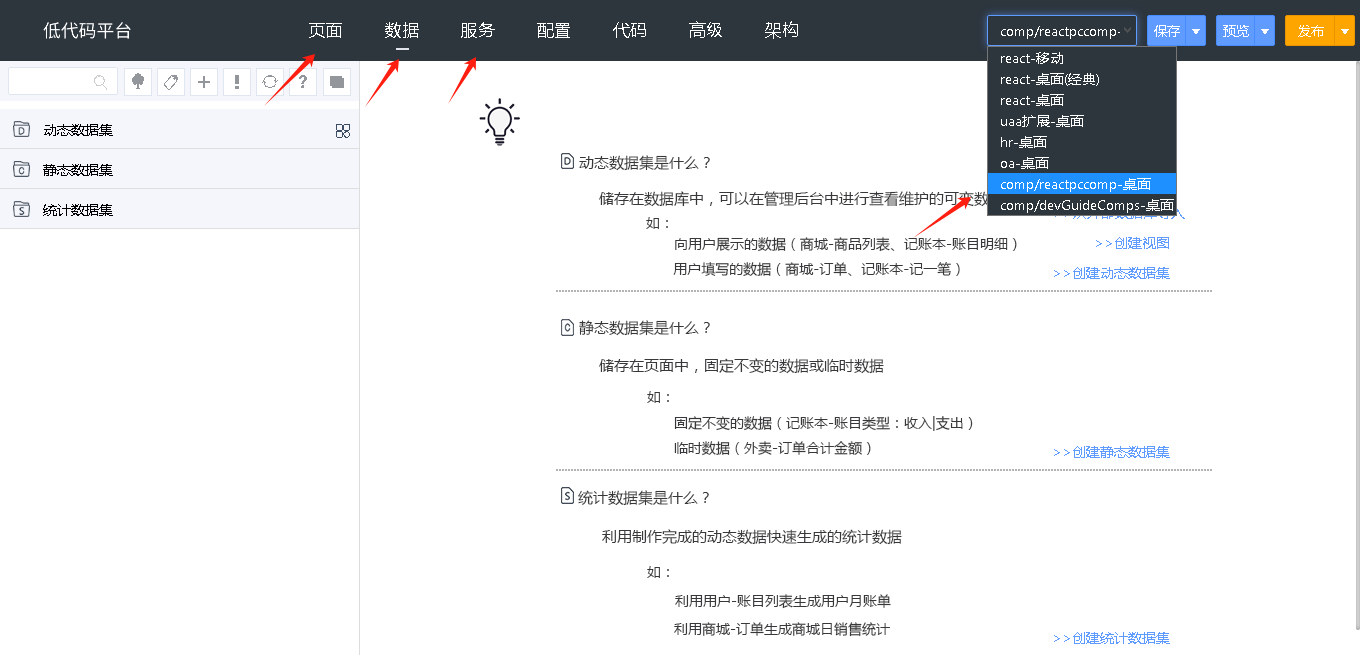

切换到组件开发端，添加组件包的页面、数据集和服务

在前端访问后端服务模型，使用页面对象的 request 和 getServiceUrl 方法，代码如下

    let $page = this.getPage();//React 获取页面对象
    let $page = usePage();//Vue   获取页面对象

    $page.request({
        url: $page.getServiceUrl("/sn/sn/nextbydate"),
        data: {
            key: key
        }
    }).then(function(data){
        if ((data.statusCode >= 200) && (data.statusCode < 300)){
            data = data.data;
            self.nextByDateCache[key] = data;
            resolve(data);
        }else{
            reject("获取序号出错");
        }
    });
