运行原理

流程运行时由两部分组成：流程组件和流程引擎。

• 流程组件

流程组件是一个界面组件，它使用在业务表单中，为业务表单提供流程操作和流程事件；流程组件的操作负责调用流程引擎的流程接口实现具体的流程功能。

• 流程引擎

流程引擎是流程的核心部分，它是基于 PetriNet 原理实现的。流程引擎对外提供流程动作接口，例如“启动”、“流转查询”、“流转”、“回退查询”、“回退”、“暂停查询”、“暂停”、“终止查询”、“终止”、“加签查询”、“加签”等；流程引擎内部根据流程定义和具体的表单实例，生成相应的流程实例，并依据流程定义，驱动流程实例运行到相应的环节，为相应的流程参与者生成相应的待办任务；流程引擎在运行过程中，针对每个流程动作，都会触发相应的流程事件，可以在这些流程事件中调用相应的业务逻辑。

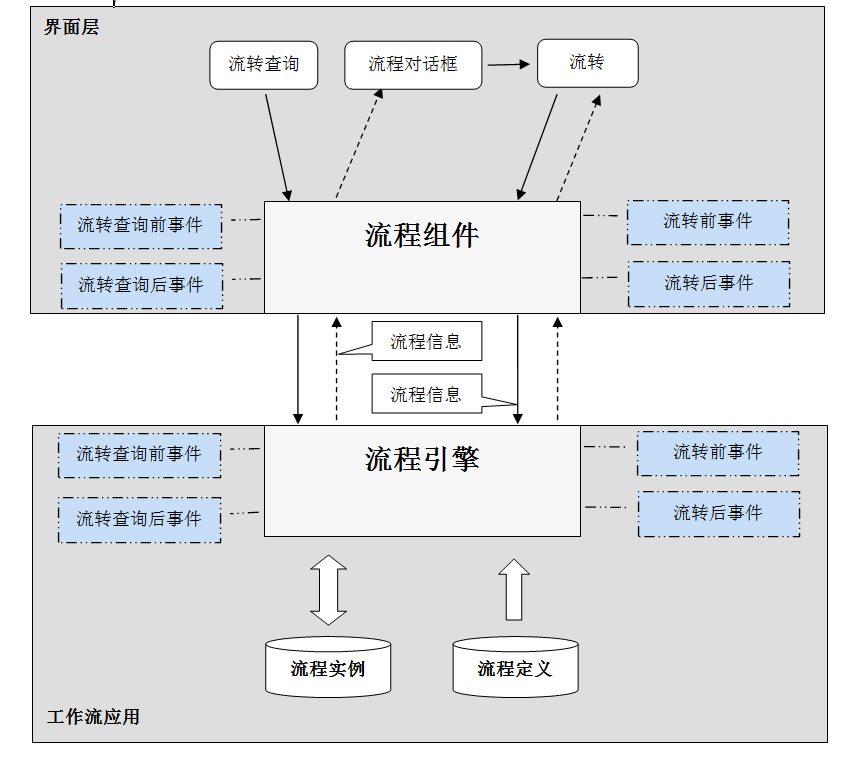

对于一个流程来说，主要的流程动作有“启动”、“流转”、“回退”、“暂停”、“终止”、“加签”等。流程引擎对于这些流程操作，一般分为两个接口：查询和执行，“查询”负责依据流程实例和流程定义计算出流程信息 ProcessControl，“执行”时依据流程信息 ProcessControl、流程定义和流程实例执行具体的流程逻辑。例如“流转”有两个接口对应：“流转查询”和“流转”。它的执行过程如下图：

图例说明：

• 第一步，在界面中，调用流程组件的流转查询方法；
• 第二步：流程组件的流程查询方法中，先触发流程组件的“流转查询前”事件，之后再调用流程引擎的流程查询接口；
• 第三步：流程引擎在流程查询中，先触发流程定义中的“流转查询前”事件；之后再根据流程定义和流程实例信息，计算出目标环节及目标环节的处理人，形成流程信息 ProcessControl；触发流程定义中的“流转查询后”事件；返回计算出的流程信息 ProcessControl；
• 第四步：流程组件接收到流程引擎返回的流程信息 ProcessControl 后，触发流程组件的“流转查询后”事件，并弹出流程对话框，供用户修改后续环节的执行人等信息；
• 第五步：用户在流程对话框中修改完流程信息后，点确认时，将调用流程组件的流转方法；
• 第六步：流程组件的流转方法中，先触发流程组件的“流转前”事件，之后将修改后的流程信息 ProcessControl 作为参数调用流程引擎的流转接口；
• 第七步：流程引擎在流转中，先触发流程定义中的“流转前”事件；之后再根据流程定义、流程实例信息和流程信息 ProcessControl 执行流转逻辑，流转到目标环节，生成相应的待办任务；触发流程定义中的“流转后”事件；
• 第八步：流程组件触发“流转后”事件。
