Tomcat 服务模块示例

示例内容

基于 Tomcat 部署运行 war。

说明：在 war 中提供了一个 index.jsp，可以显示所有的服务运行环境变量，方便大家了解和验证服务部署定义文件中的属性定义和环境变量。

示例资源

部署过程

1. 在 /model/service 目录下创建如下的目录和文件：

    |-- /model/service/demo-nginx            // 服务模块根目录
        |-- deploy                               // 服务定义目录
            |-- production.def.xml                   // 服务部署定义文件
        |-- dist                                 // 服务资源目录
            |-- demo-tomcat.war                      // 服务部署资源文件
        |-- deploy.m                             // 服务模块标识文件
        |-- app.m                                // 服务网关定义文件

其中：

deploy.m 服务模块标识文件，文件内容为空
app.m 服务网关定义文件，文件内容如下：

<?xml version="1.0" encoding="UTF-8" ?>
<service>
    <!-- 网关注册服务名 -->
    <name>demo-tomcat</name>
    <!-- 网关注册路径 -->
    <request_path>/demotomcat</request_path>
    <!-- 是否保留主机 -->
    <preserve_host>false</preserve_host>
    <!-- 是否截断URL -->
    <strip_request_path>true</strip_request_path>
    <!-- 服务访问路径 -->
    <upstream_url>http://{{.Env.DEMO_TOMCAT_SERVICEADDRESS}}:{{.Env.DEMO_TOMCAT_PORT}}/demo-tomcat</upstream_url>
</service>

说明：在 app.m 服务网关定义文件中，声明当前服务的网关访问路径是 /demotomcat，指向的 tomcat 服务下的 /demo-tomcat。upstream_url 的地址来自服务部署定义文件中的属性定义所对应的环境变量。

production.def.xml 服务部署定义文件，文件内容如下：

<service>
    <!-- 属性定义 -->
    <properties>
        <property name="serviceAddress" value="${appsvc.serviceAddress}">
            <label label = "服务地址"/>
        </property>
        <property name="port" value="${appsvc.port}">
            <label label = "端口（port）"/>
        </property>
    </properties>
    <!-- 容器定义 -->
    <spec platform="app-container">
        <option name="name" value="appsvc" />
        <option name="instance" value="tomcat" />
        <option name="container" value="java" />
    </spec>
</service>

说明：在 production.def.xml 服务定义文件中，在 spec 部署定义部分声明当前模块的部署运行环境是 tomcat；在 properties 属性定义中声明了两个属性 serviceAddress 和 port，值引用来自部署定义中的 tomcat，这两个属性会自动生成两个环境变量 DEMO_TOMCAT_SERVICEADDRESS 和 DEMO_TOMCAT_PORT。

demo-tomcat.war 要部署在 tomcat 中的 war 包，参见 demo-tomcat.war 。

2. 应用发布。

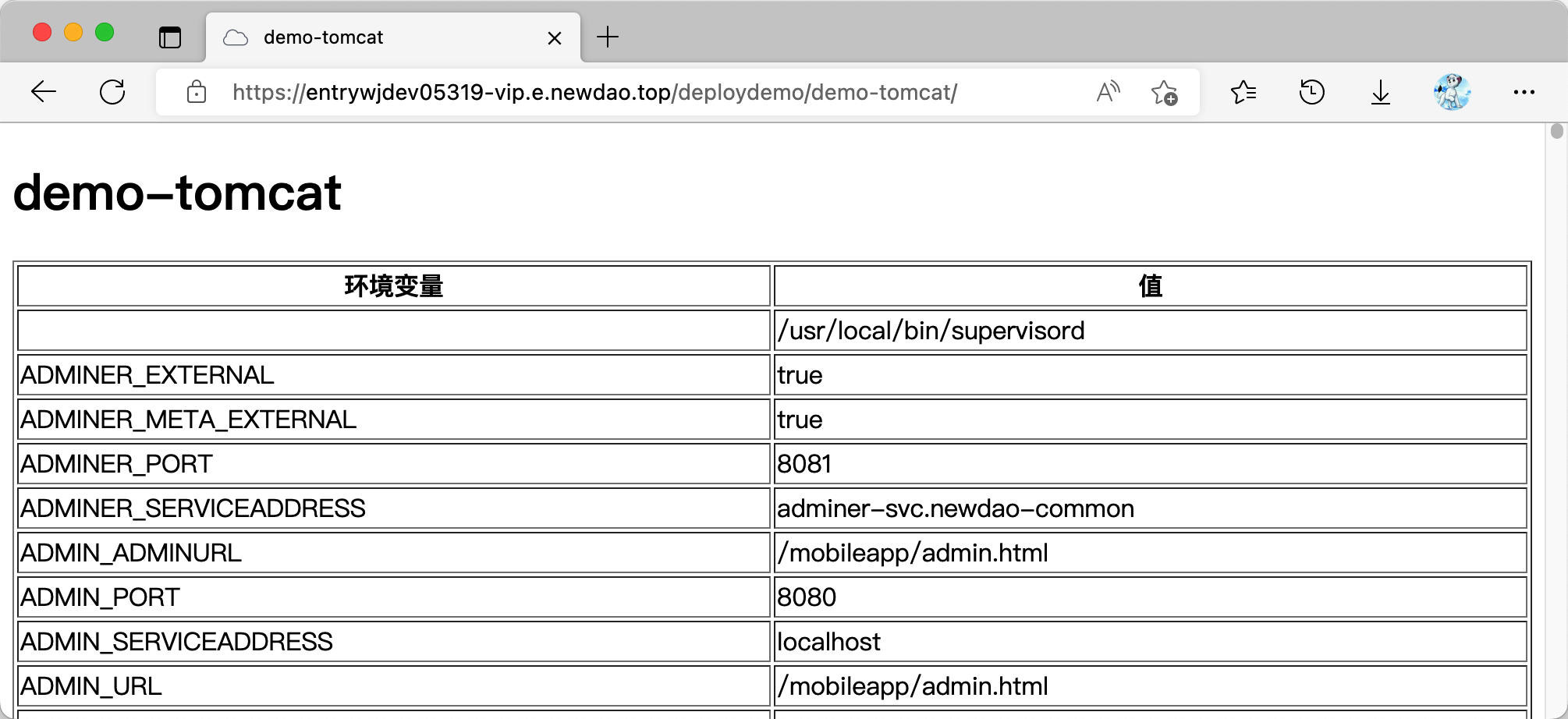

3. 测试运行： //{entry}/{serviceName}/demotomcat/，运行效果如下：

运行剖析

在上面的示例已经部署运行就绪后，我们接下来通过监控工具对实际运行环境和运行机制给大家做剖析。

1. 从应用/服务管理进入服务的监控面板页进入 tomcat 的终端。

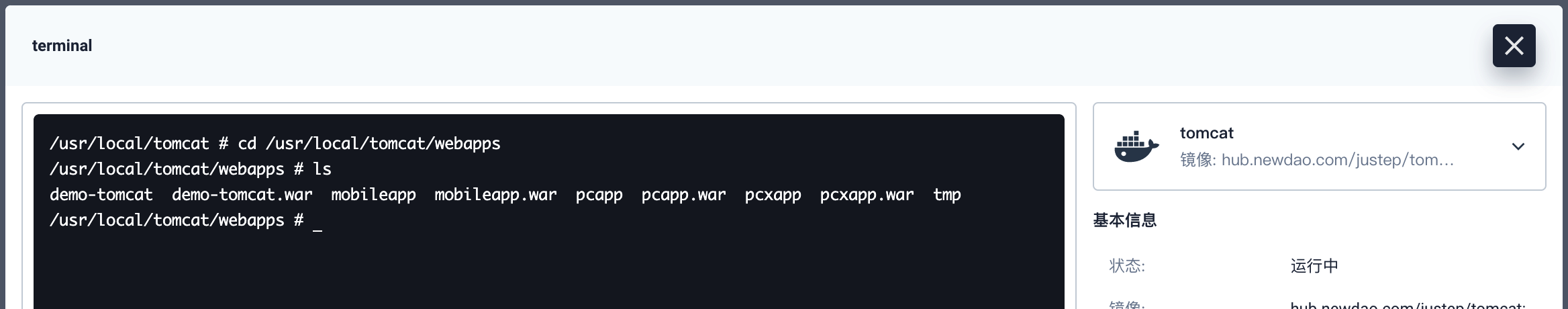

2. 用以下命令进入 /usr/local/tomcat/webapps 目录：

cd /usr/local/tomcat/webapps

说明：可以看到已经将 demo-tomcat/dist/demo-tomcat.war 复制到 /usr/local/tomcat/webapps 目录下。

3. 在 /usr/local/tomcat/conf/server.xml 文件中可以找到 tomcat 服务配置的监听端口，本例中是 8080。

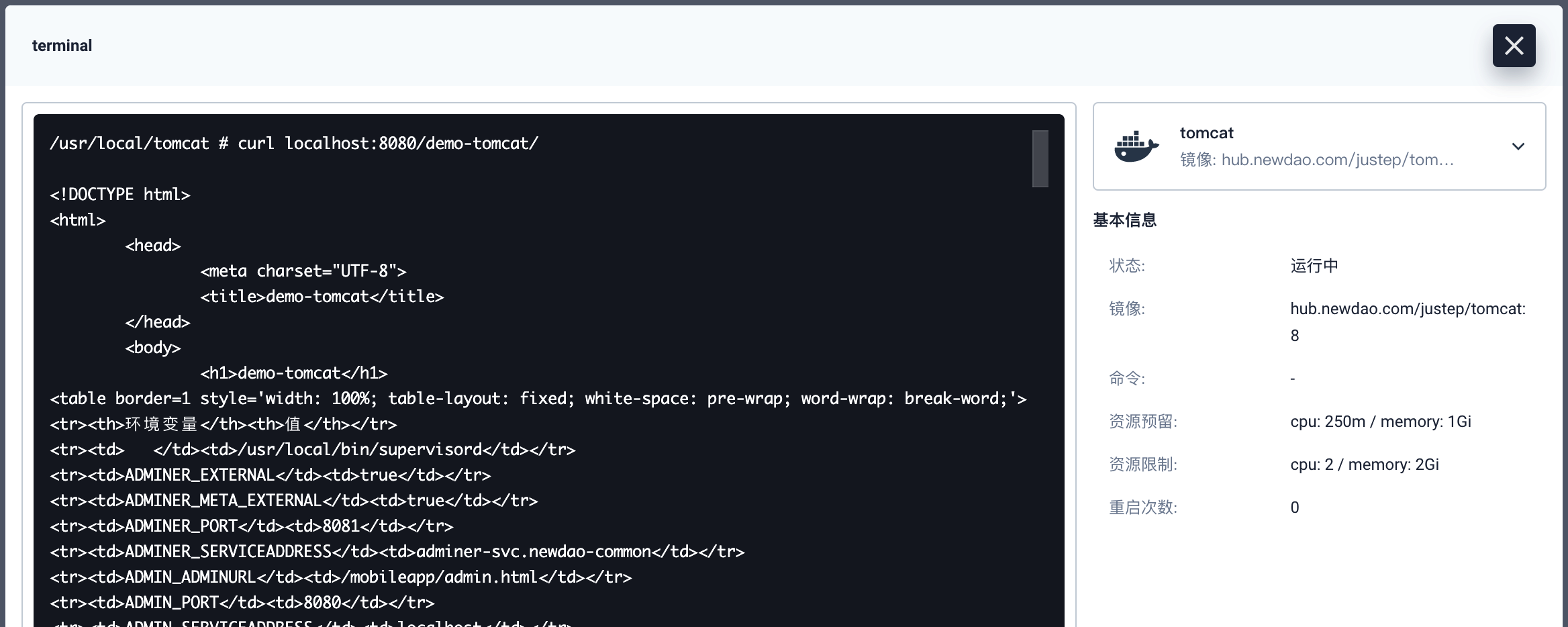

4. 从以上内容可以看出，内部的访问地址为 localhost:8080/demo-tomcat/。

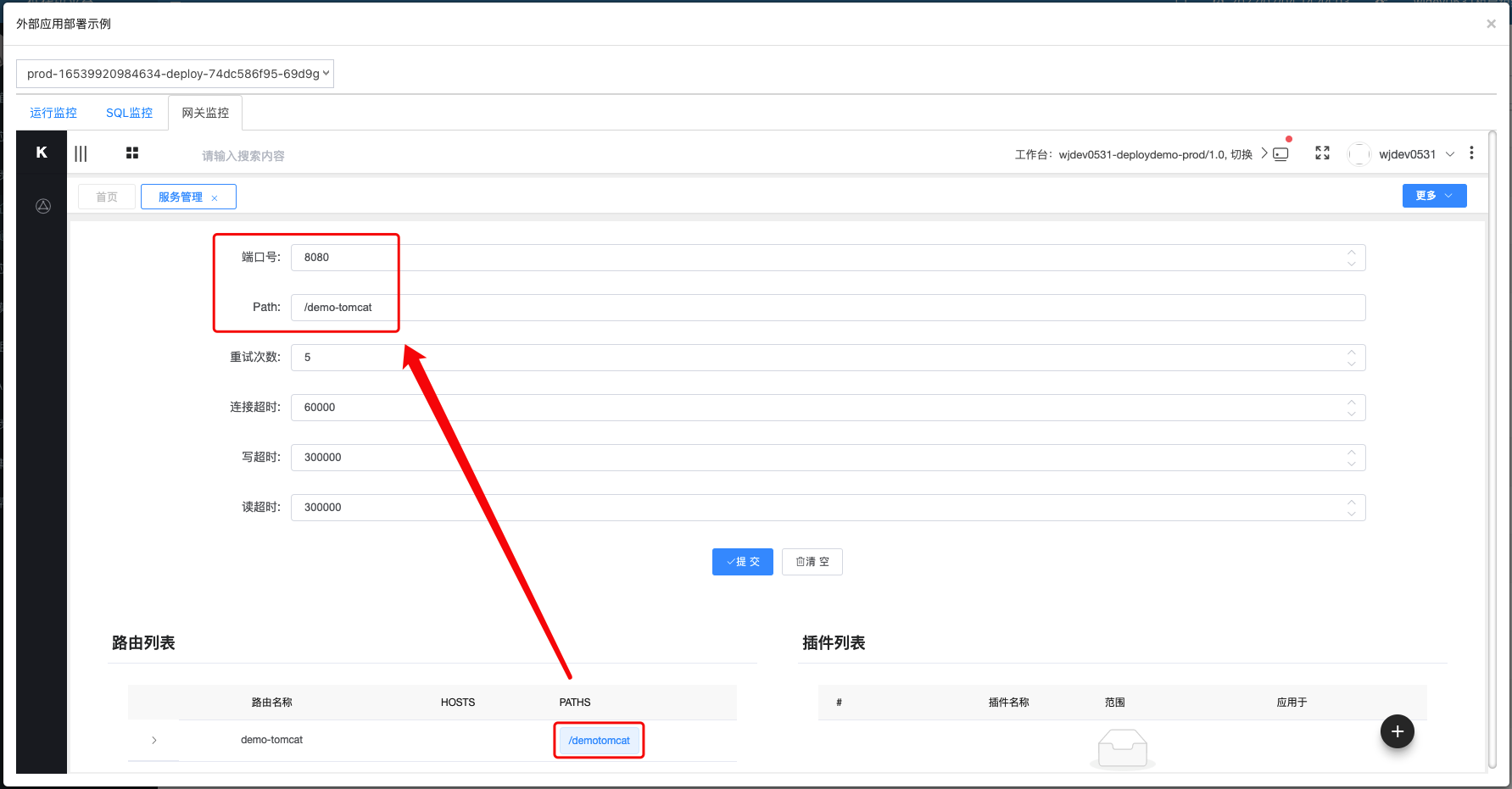

5. 接下来我们进入监控面板的网关监控页，从左侧菜单选择进入服务管理，查找 demo-tomcat （通过 app.m 注册的网关服务名），点击进入。

说明：可以看到网关上已经配置了服务的路由路径为 /demotomcat，指向 localhost:8080/demo-tomcat。

6. 最终的访问路由过程如下：

graph TB;
//entry/service/demotomcat/ --> entry的服务网关 --> service的代理网关 --> localhost:8080/demo-tomcat/
