报表示例

网格报表

网格报表是我们最常见的报表之一，一般情况下，网格报表会根据数据集纵向扩展，我们将这样的网格报表称之为普通的网格报表；在实际的业务需求中，横向扩展的网格报表也会经常被应用到，下面我们对这两类网格报表做一下介绍。

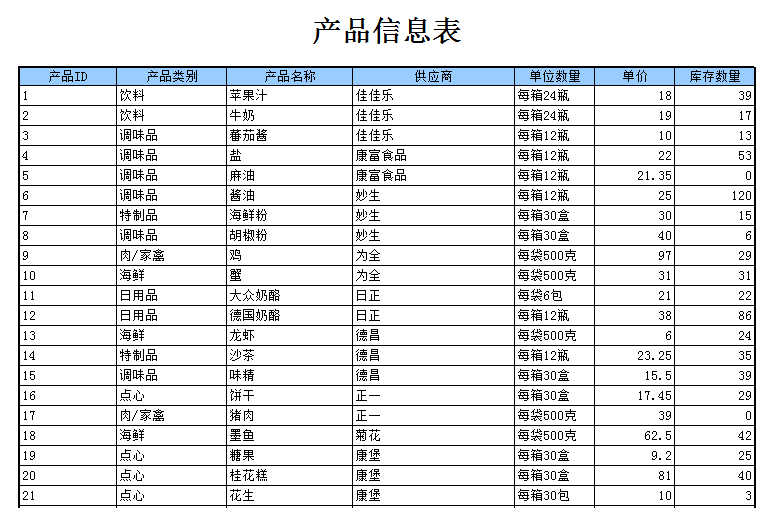

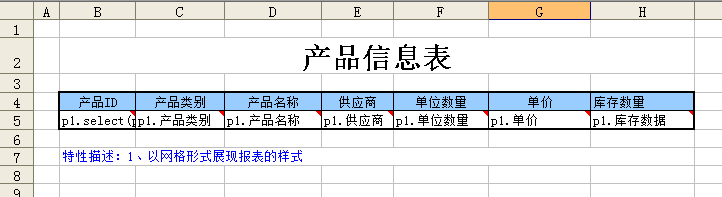

普通网格报表

设计时：

  • 合并单元格 B2、C2、D2、E2、F2、G2、H2，输入标题名称，并居中显示
  • 选择 B4----H5 为报表区域，设置报表边框
  • 在 B4、C4、D4、E4、F4、G4、H4 中输入业务字段的名称，并将背景色设置为蓝色
  • 在 B5 中，输入表达式 p1.select(p1.产品 ID)，表示引用产品 ID的全部数据。
  • 在 C5 中，输入表达式 p1.产品类别，其他单元格输入的表达式与 C5 类似。

运行时:

横向扩展网格报表

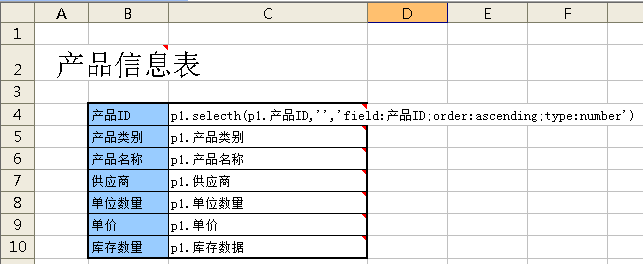

横向扩展网格报表设计图:

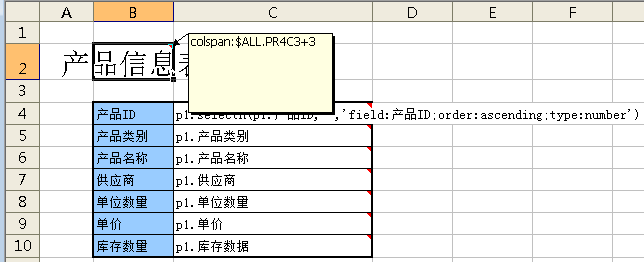

横向扩展网格报表标题扩展属性设置图:

  • B2 输入标题名，为了使标题居中，添加批注 colspan：$ALL.PR4C3+3，意思为根据第四行第三列的表达式 selecth 进行全列扩展，
  • B4-B10 添加表头。
  • C4-C10 添加业务字段。
  • C4 输入表达式 p1.selecth(p1.产品 ID)，表示引用产品 ID 的全部数据进行横向扩展。

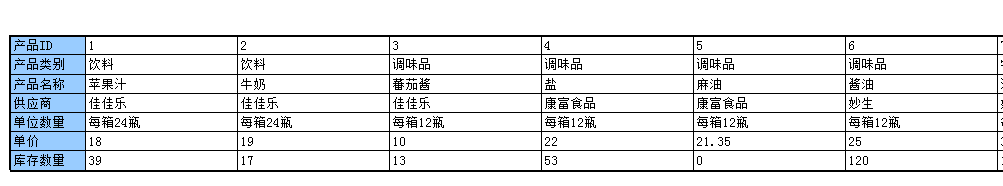

运行时：

分组报表

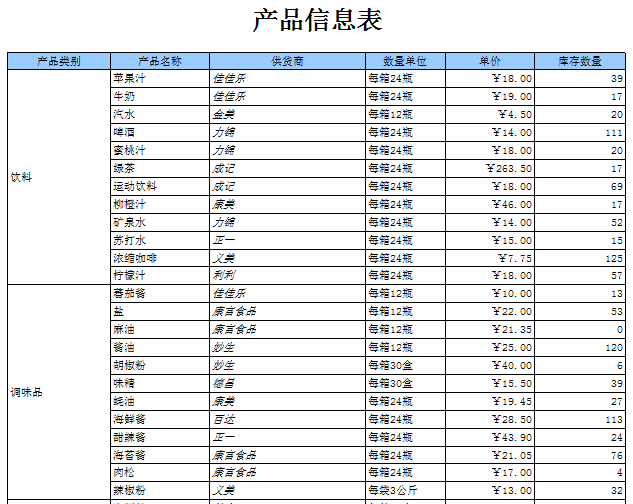

一级分组报表

设计时：

  • 在 B4、C4、D4、E4、F4、G4 中输入需要显示的业务字段名称
  • 在 B5 中输入 p1.group(p1.产品类别)，表示数据根据产品类别进行分组显示。
  • 在 C5 中输入 p1.select(p1.产品名称)，意思是引用产品名称的全部数据。
  • 在 D5 中输入 p1.供应商，E5-G5 输入与 D5 类似。

运行时:

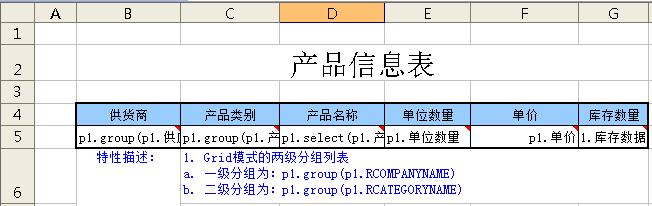

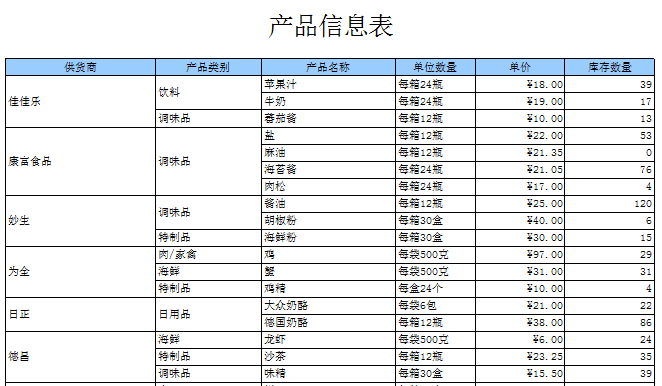

二级分组报表

设计时：

  • 在 B4、C4、D4、E4、F4、G4 中输入需要显示的业务字段名称
  • 在 B5 中输入 p1.group(p1.供应商)，意思是对字段供应商的数据进行分组。
  • 在 C5 中输入 p1.group(p1.产品类别)，意思是对字段产品类别的数据进行分组。
  • 在 D5 中输入 p1.select(p1.产品名称)，意思是引用产品名称的数据。
  • 在 E5 中输入 p1.单位数量，E5-G5 输入与 D5 类似。

运行时：

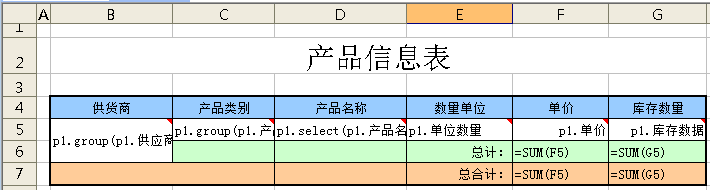

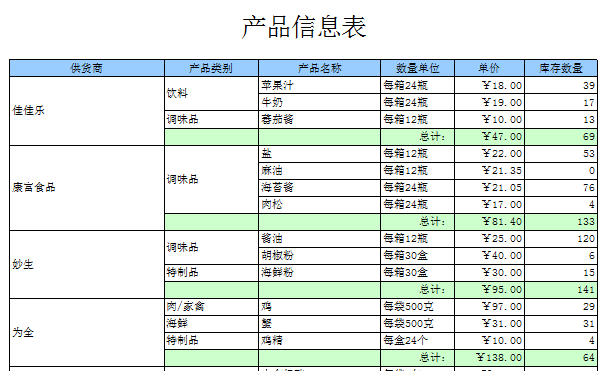

二级分组报表（行统计）

设计时：

  • 合并 B5、B6，输入表达式 p1.group(p1.供货商)，表示以供货商的数据进行分组。
  • 在 C5 中，输入表达式 p1.group(p1.产品类别)，表示以产品类别的数据进行分组。
  • 在 D5 中，输入表达式 p1.select(p1.产品名称)，表示引用产品名称的全部数据。
  • 在 E5-G5 中，分别输入表达式 p1.单位数量、p1.单价、p1.库存数量，表示这里引用的哪个关系的数据。
  • 在 F6 中，输入表达式 =SUM(F5)，表示每个供货商中每个产品类别的各产品的单价之和。
  • 在 F7 中，输入表达式 =SUM(F5)，表示为每种供货商的单价之和。
  • 同理，在 G6、G7 中输入的表达式 =SUM(G5)，表示计算每个分组中库存数量的合计。
  • 在 H6、H7 中输入的表达式 =SUM(H5)，表示计算每个分组中单价x数量的合计。

运行时：

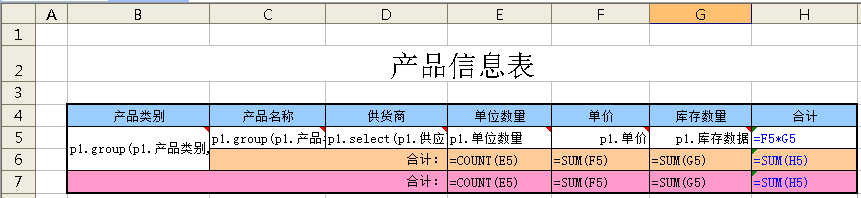

二级分组报表（行列统计）

设计时：

  • 合并 B5、B6，输入表达式 p1.group(p1.产品类别)，表示以产品类别的进行分组。
  • 在 C5 中，输入表达式 p1.group(p1.产品名称)，表示以产品名称的数据进行分组。
  • 在 D5 中，输入表达式 p1.select(p1.供货商)，表示引用供货商的全部数据。
  • 在 E5-G5 中，分别输入表达式 p1.单位数量、p1.单价、p1.库存数量，表示引用的关系数据。
  • 在 H5 中，输入表达式 =F5*G6，表示该单元格的值为单价x数量。
  • 在 F6 中，输入表达式 =SUM(F5)，表示每个产品类别中每个产品的各供货商的单价之和。
  • 在 F7 中，输入表达式 =SUM(F6)，表示为每种产品类别的单价之和。
  • 同理，在 G6、G7 中输入的表达式 =SUM(G5)，表示计算每个分组中库存数量的合计。
  • 在 H6、H7 中输入的表达式 =SUM(H5)，表示计算每个分组中单价x数量的合计。

运行时：

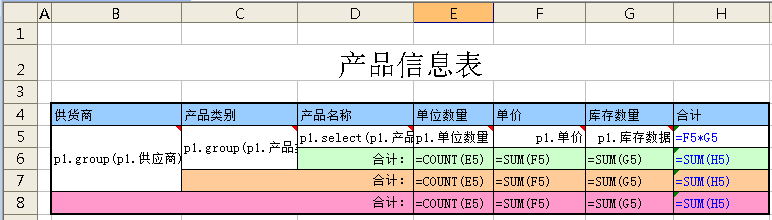

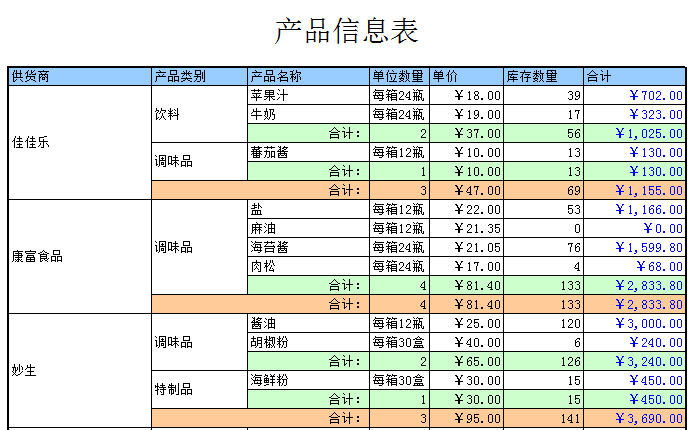

二级分组报表（分组统计）

设计时：

  • 合并 B5、B6、B7，输入表达式 p1.group(p1.供货商)，表示以供货商的数据进行分组。
  • 合并 C5、C6 中，输入表达式 p1.group(p1.产品类别)，表示以产品类别的数据进行分组。
  • 在D5 中，输入表达式 p1.select(p1.产品名称)，表示引用产品名称的全部数据。
  • 在 E5-G5 中，分别输入表达式 p1.单位数量、p1.单价、p1.库存数量，表示这里引用的哪个关系的数据。
  • 在 F6 中，输入表达式 =SUM(F5)，表示每个供货商中每个产品类别的各产品的单价之和。
  • 在 F7 中，输入表达式 =SUM(F5)，表示为每种供货商的单价之和。
  • 在 F 8中，输入表达式 =SUM(F5)，表示为所有数据单价总合计。
  • 同理，在 G5、G6、G7 中输入的表达式 =SUM(G5)，表示计算每个分组中库存数量的合计。
  • 在 H5、H6、H7 中输入的表达式 =SUM(H5)，表示计算每个分组中单价x数量的合计。

运行时：

交叉报表

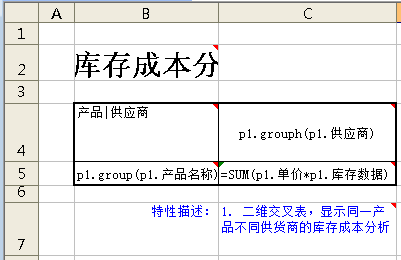

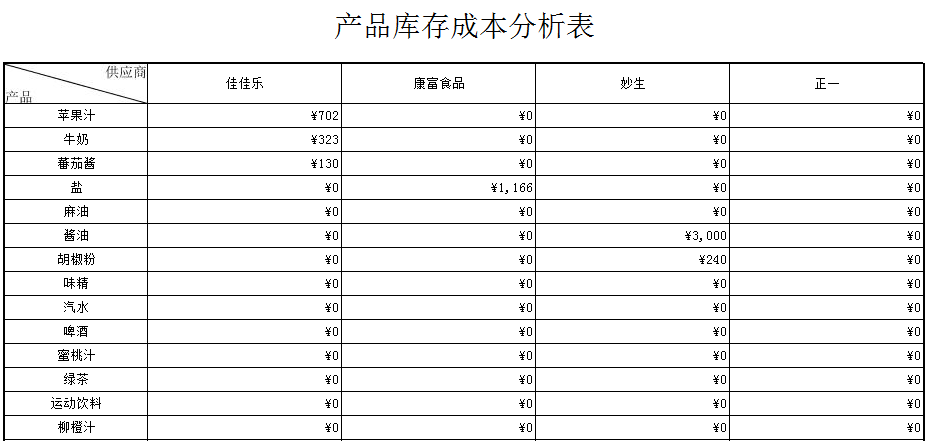

二维交叉报表

设计时：

  • 在 B5 中，输入 p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
  • 在 C4 中，输入 p1.grouph(p1.供应商)，表示横向以供应商进行分组。
  • 在 C5 中，输入 =SUM(单价x库存数量)，表示该单元格的值为对应的单价x库存数量。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C3 + 1，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加一列（因为计算居中时要包含B列）。
  • 在 B4 中，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 在 C5 中，添加批注 default-value:0，表示单元格默认值为0。

运行时：

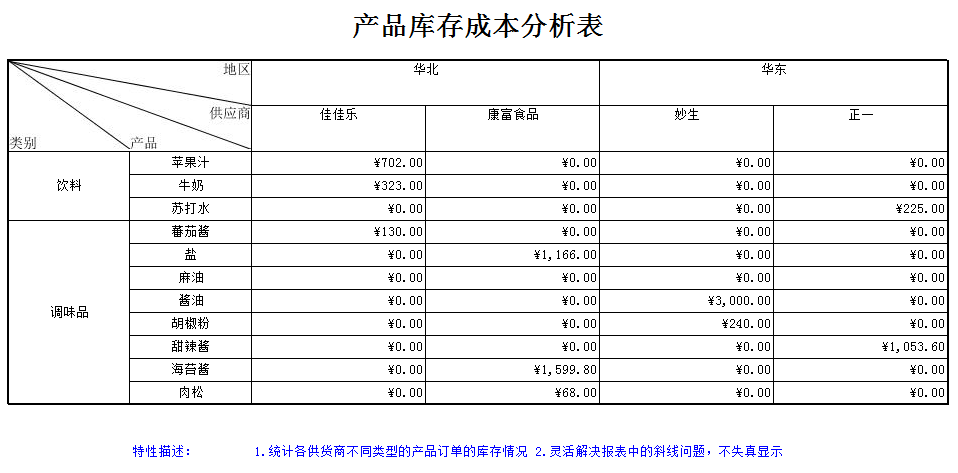

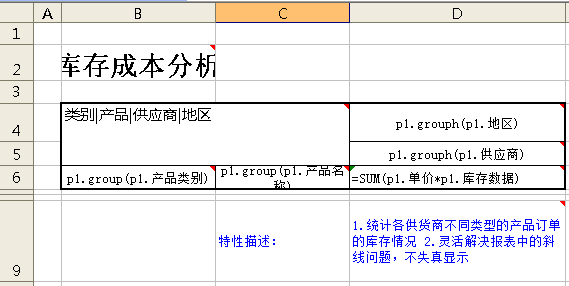

多维交叉报表

设计时：

  • 在 B6 中，输入 p1.group(p1.产品类别)，表示以产品类别进行分组。
  • 在 C6 中，输入 p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
  • 在 D4 中，输入 p1.grouph(p1.地区)，表示以地区进行分组。
  • 在 D5 中，输入 p1.grouph(p1.供应商)，表示横向以供应商进行分组。
  • 在 D6 中，输入 =SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
  • 在 B2 中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B和C列）。
  • 合并 B4、B5、C4、C5 中，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 在 D 6中，添加批注 default-value:0，表示单元格默认值为0。

运行时：

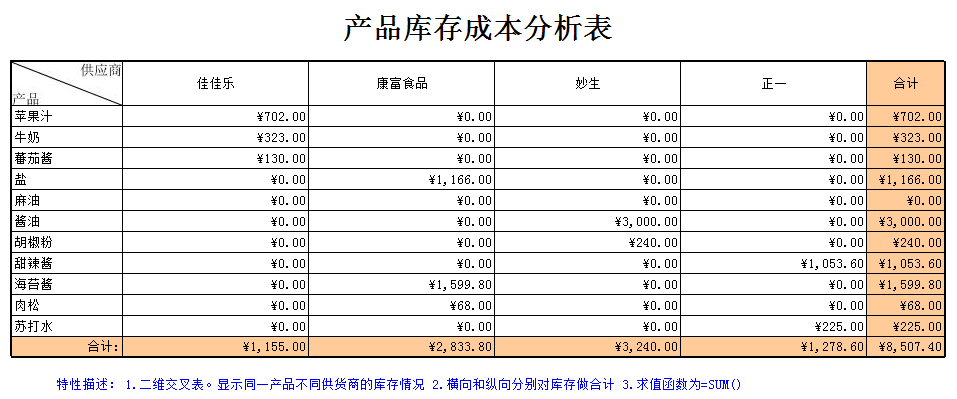

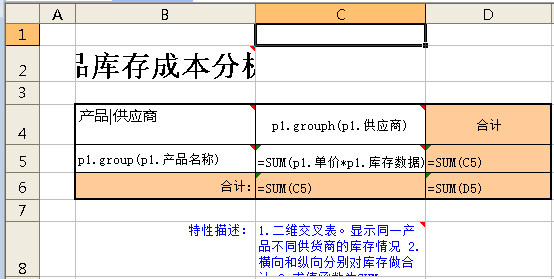

二维交叉报表（行列统计）

设计时：

  • 在 B5 中，输入 p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
  • 在 C4 中，输入 p1.grouph(p1.供应商)，表示横向以供应商进行分组。
  • 在 C5 中，输入 =SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
  • 在 C6 中，输入 =SUM(C5)，表示计算每个供应商所有产品名称的采购成本（单价x库存数量）合计。
  • 在 D5 中，输入 =SUM(C5)，表示计算所有供应商的每个产品名称的采购成本（单价x库存数量）合计。
  • 在 D6 中，输入 =SUM(D5)，表示计算全部供应商产品的总成本。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C3+1，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加一列（因为计算居中时要包含B）。
  • 在 B4 中，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 在 C5 中，添加批注 default-value:0，表示单元格默认值为0。

运行时：

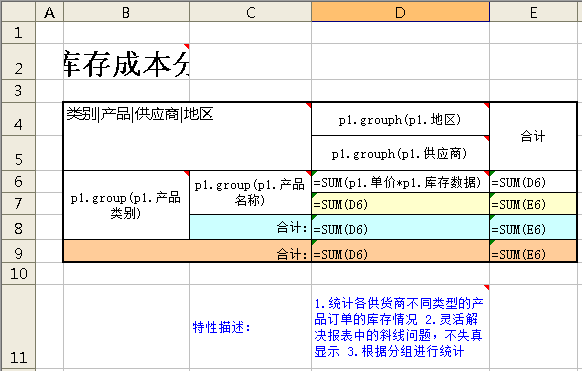

多维交叉报表（行统计）

设计时：

  • 合并 B6、B7、B8，输入 p1.group(p1.产品类别)，表示以产品类别进行分组。
  • 合并 C6、C7，输入 p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
  • 在 D4 中，输入 p1.grouph(p1.地区)，表示以地区进行分组。
  • 在 D5 中，输入 p1.grouph(p1.供应商)，表示横向以供应商进行分组。
  • 在 D6 中，输入 =SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
  • 在 E6 中，输入 =SUM(D6)，表示所有供应商中，每个产品的采购成本合计。
  • 在 D7-D9 中，分别输入 =SUM(D6)，表示按照单元格所在行、列对应的分组数据，分别计算各分组的采购成本。
  • 在 E7-E9 中，分别输入 =SUM(E6)，表示按照单元格所在行对应的分组数据，分别计算各分组的采购成本。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C4+2，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B和C列）。
  • 合并 B4、B5、C4、C5 中，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 在 D6 中，添加批注 default-value:0，表示单元格默认值为0。

运行时：

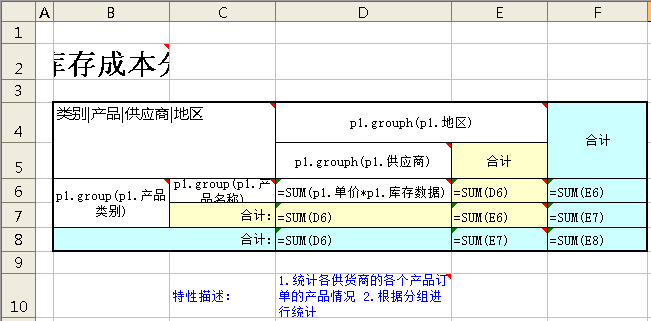

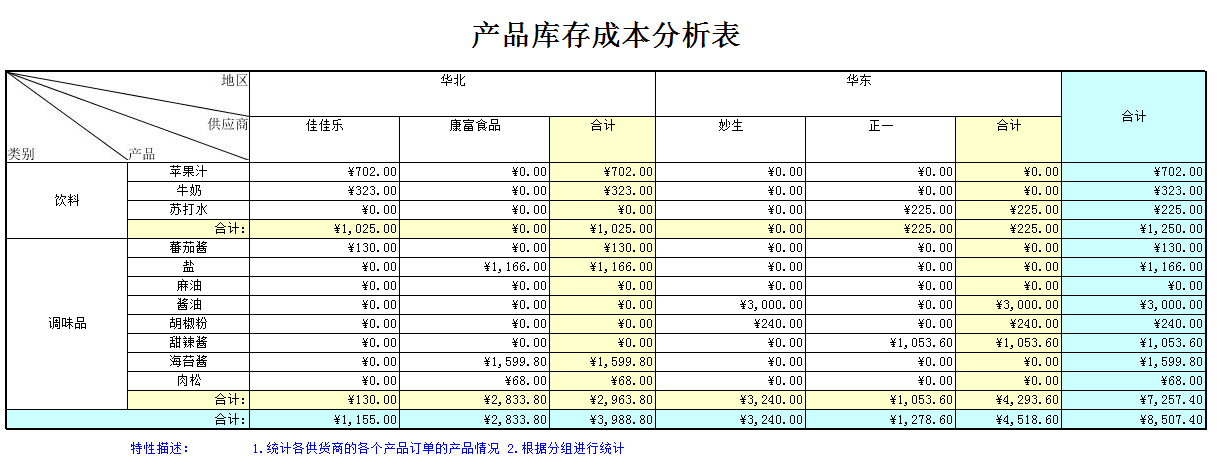

多维交叉报表（行列统计）

设计时：

  • 合并 B6、B7，输入 p1.group(p1.产品类别)，表示以产品类别进行分组。
  • 在 C6 中，输入 p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
  • 合并 D4、E4，输入 p1.grouph(p1.地区)，表示以地区进行分组。
  • 在 D5 中，输入 p1.grouph(p1.供应商)，表示横向以供应商进行分组。
  • 在 D6 中，输入 =SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
  • 在 E6 中，输入 =SUM(D6)，表示所有供应商中，每个产品的采购成本合计。
  • 在 D7-D8 中，分别输入 =SUM(D6)，表示按照单元格所在行、列对应的分组数据，分别计算各分组的采购成本。
  • 在 E7-E8 中，分别输入 =SUM(E6)，表示按照单元格所在行对应的分组数据，分别计算各分组的采购成本。
  • 在 F6-F7 中，分别输入 =SUM(E6)、=SUM(E7)、=SUM(E8)，表示分别计算各分组数据上列的合计。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C4+2，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B和C列）。
  • 合并 B4、B5、C4、C5 中，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 在 D6 中，添加批注 default-value:0，表示单元格默认值为0。

运行时：

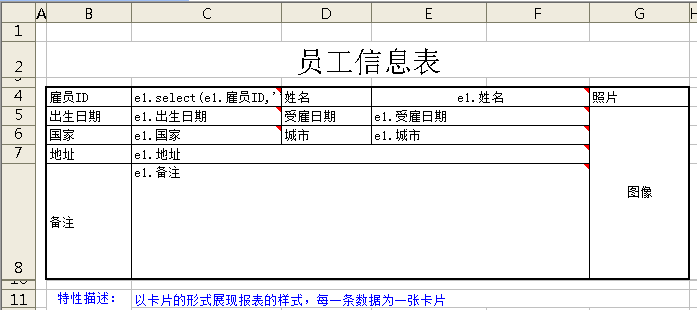

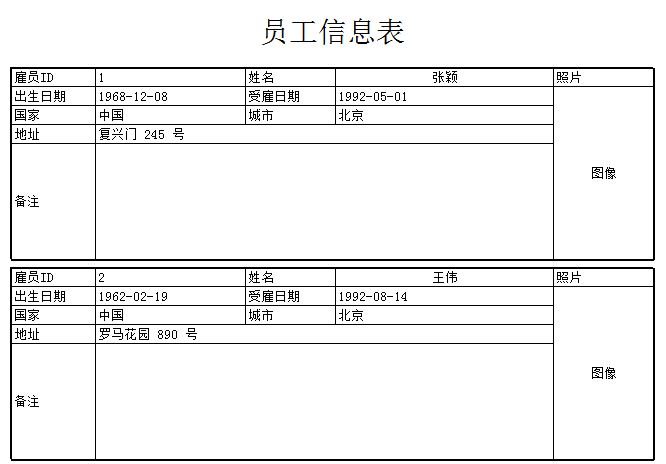

卡片报表

卡片式报表在其他报表工具中，有称其为“自由报表”，它是将数据库表中的每一条数据都以一个卡片的形式展现，在这一节，我们讲解一下卡片报表的设计。

设计时：

  • 合并单元格 A4、A5、A6、A7、A8 ，对于卡片报表，合并第一列的单元格目的是将该部分作为一个整体进行显示。该方法也适用于“主从报表”的制作。
  • 合并单元格 B2、C2、D2、E2、F2、G2，输入标题名称，并居中显示
  • 在 C4 中输入 e1.select(e1.雇员 ID)，
  • 在 E4 中输入 e1.姓名, C5、C6、C7、C8、E5、E6 输入方式与 E4 类似。

运行时：

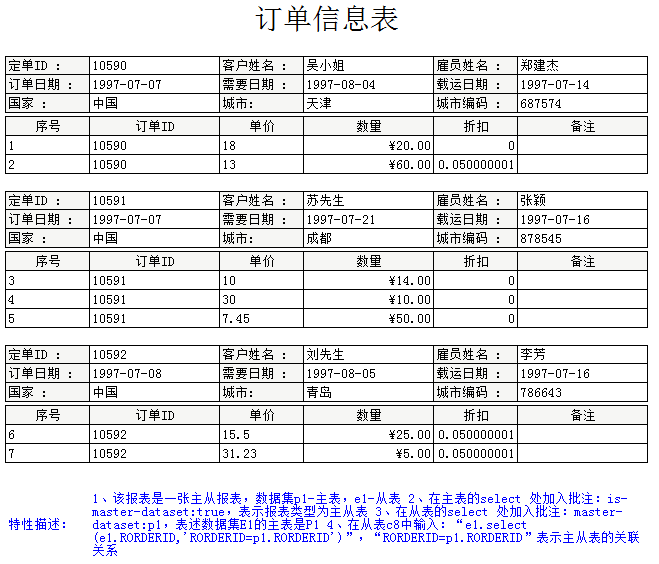

主从报表

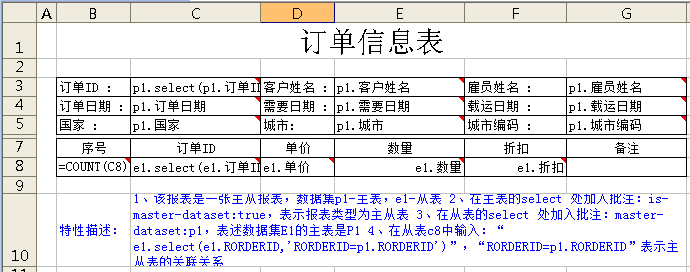

普通主从报表

设计时：

  • 合并 B1-G1，输入标题，并居中显示。
  • 在 B3-G6 区域中，输入主表字段标题与引用业务字段。
  • 在 B7-G8 区域中，输入从表字段标题与引用业务字段。
  • 在 C3 中，输入 p1.select(p1.订单 ID)，表示主表引用 p1 数据集的数据。
  • 在 C3 中，添加批注 is-master-dataset:true，表示 p1 数据集为主表。
  • 在 C3 中，添加批注 individual-table:true，表示该区域独立成一张表。
  • 在 C8 中，输入 e1.select(e1.订单 ID,'e1.订单 ID=p1.订单 ID')，表示从表引用 e1 数据集的数据，并使用订单ID作为外键关联主表。
  • 在 C8 中，添加批注 master-dataset:p1，表示 e1 数据集的主表是 p1。
  • 在 C8 中，添加批注 page-record:1，表示打印时，每页显示一张主从报表。
  • 在 B8 中，输入 =COUNT(C8)，并添加批注 v-acc:true、v-group:$PR3C3，表示该列单元格按照 e1 数据集的数据进行序号递增。
  • 合并 A3-A9，表示 A3-A9 所在的行作为一个整体显示。

运行时：

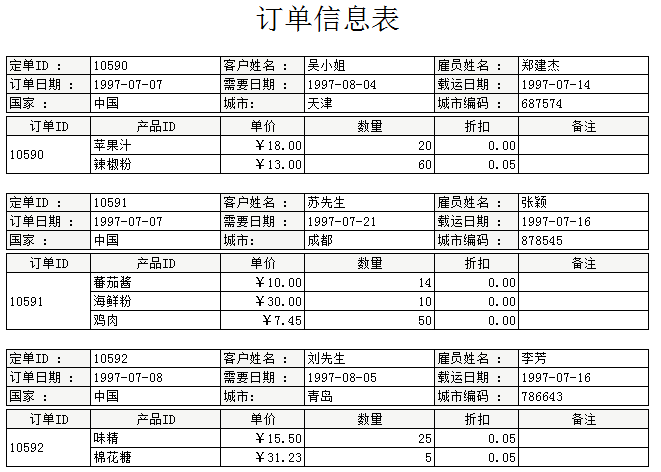

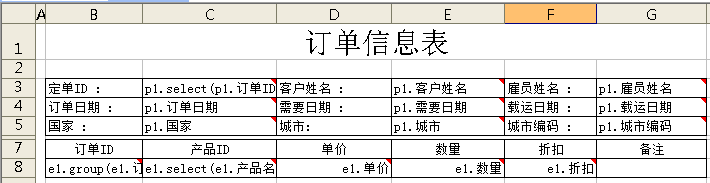

分组主从报表

设计时：

  • 合并 B1-G1，输入标题，并居中显示。
  • 在 B3-G6 区域中，输入主表字段标题与引用业务字段。
  • 在 B7-G8 区域中，输入从表字段标题与引用业务字段。
  • 在 C3 中，输入 p1.select(p1.订单 ID)，表示主表引用 p1 数据集的数据。
  • 在 C3 中，添加批注 is-master-dataset:true，表示 p1 数据集为主表。
  • 在 C3 中，添加批注 individual-table:true，表示该区域独立成一张表。
  • 在 B8 中，输入 e1.group(e1.订单 ID,'e1.订单 ID=p1.订单 ID')，表示引用 e1 数据集的数据并根据订单ID进行分组。使用自身的订单ID作为外键关联主表。
  • 在 B8 中，添加批注 master-dataset:p1，表示 e1 数据集的主表是 p1。
  • 在 B8 中，添加批注 page-record:1，表示打印时，每页显示一张主从报表。
  • 在 C8 中，输入 e1.select(e1.产品名称)，表示引用 e1 数据集的全部数据。
  • 合并 A3-A9，表示 A3-A9 所在的行作为一个整体显示。

运行时：

多源关联分片报表

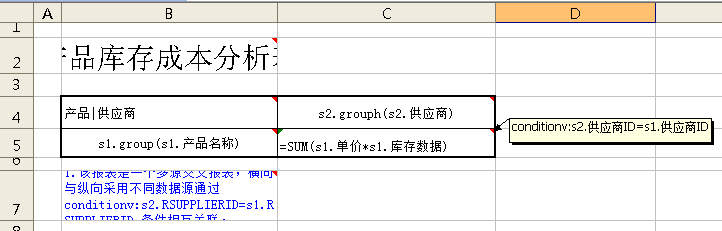

多源交叉报表

设计时：

  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C3+1，表示标题会以第四行第三列的数据进行扩展，并最终结果+1列（因为计算居中时要包含B列）。
  • 在 B5 中，输入 s1.group(s1.产品名称)，表示纵向使用s1数据集进行扩展，并对产品名称进行分组。
  • 在 C4 中，输入 s2.grouph(s2.供应商)，表示横向根据s2数据集进行扩展，并对供货商进行分组。
  • 在 C5 中，输入 =SUM(s1.单价*s1.库存数据)，表示该单元格的值为单价乘以库存数量。
  • 在 C5 中，添加批注 conditionv:s2.供应商 ID=s1.供应商 ID，表示以供应商 ID 作为 s1 和 s2 数据集的关联关系。

运行时：

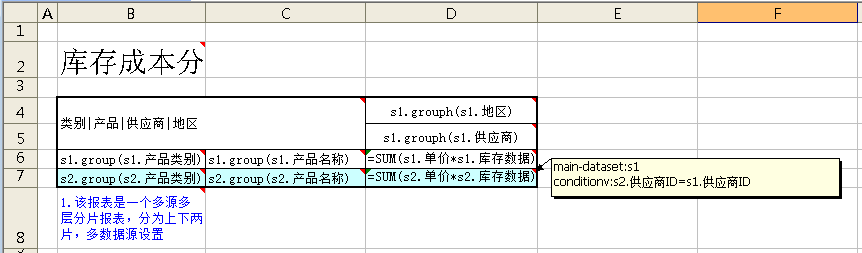

多源纵向分片报表

设计时：

  • 在 B6 中，输入 s1.group(s1.产品类别)，表示以产品类别进行分组。
  • 在 C6 中，输入 s1.group(s1.产品名称)，表示纵向以产品名称进行分组。
  • 在 D4 中，输入 s1.grouph(s1.地区)，表示以地区进行分组。
  • 在 D5 中，输入 s1.grouph(s1.供应商)，表示横向以供应商进行分组。
  • 在 D6 中，输入 =SUM(s1.单价*s1.库存数据)，表示该单元格的值为对应的单价x库存数量。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C4+2，表示标题根据第四行第四列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B、C列）。
  • 在 B4 中，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 类似的，在 B7-D7 的区域，输入对应的 s2 数据集的表达式。
  • 在 D7 中，添加批注 main-dataset:s1，conditionv:s2.供应商 ID=s1.供应商 ID，表示 s2 以 s1 数据集为主表，通过供应商 ID 相关联。

运行时：

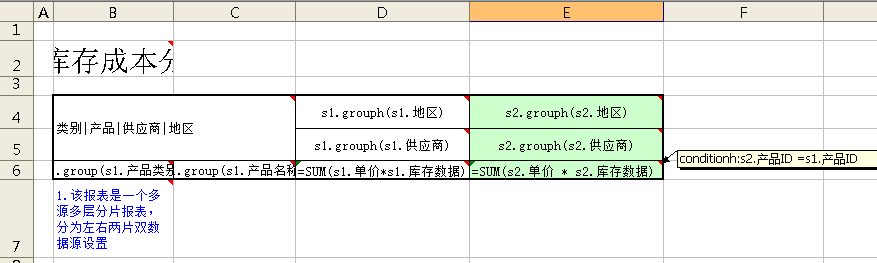

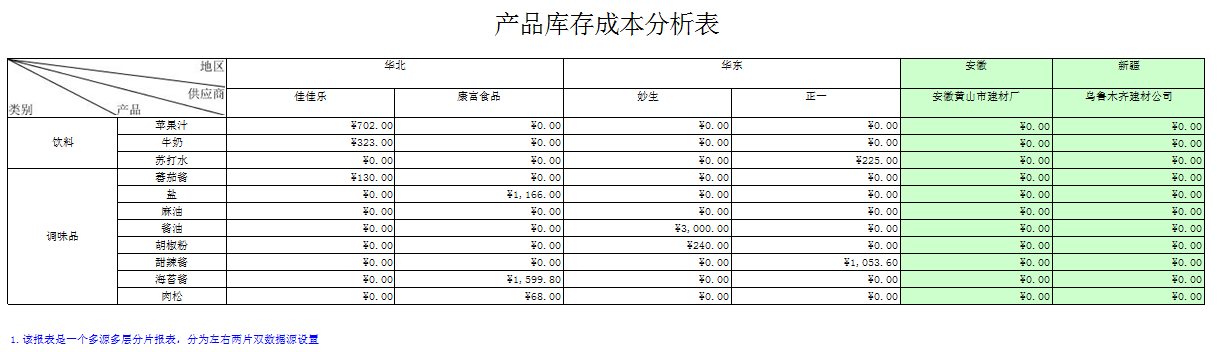

多源横向分片报表

设计时：

  • 在 B6 中，输入 s1.group(s1.产品类别)，表示以产品类别进行分组。
  • 在 C6 中，输入 s1.group(s1.产品名称)，表示以产品名称进行分组。
  • 在 D4 中，输入 s1.grouph(s1.地区)，表示以地区进行分组。
  • 在 D5 中，输入 s1.grouph(s1.供应商)，表示横向以供应商进行分组。
  • 在 D6 中，输入 =SUM(s1.单价*s1.库存数据)，表示该单元格的值为对应的单价x库存数量。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C4+2，表示标题根据第四行第四列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B、C列）。
  • 合并 B4、B6、C4、C5，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 类似的，在 E4-E6 的区域，输入对应的 s2 数据集的表达式。
  • 在 E6 中，添加批注 conditionh:s2.产品 ID=s1.产品 ID，表示 s2 和 s1 数据集通过产品 ID 相关联。

运行时：

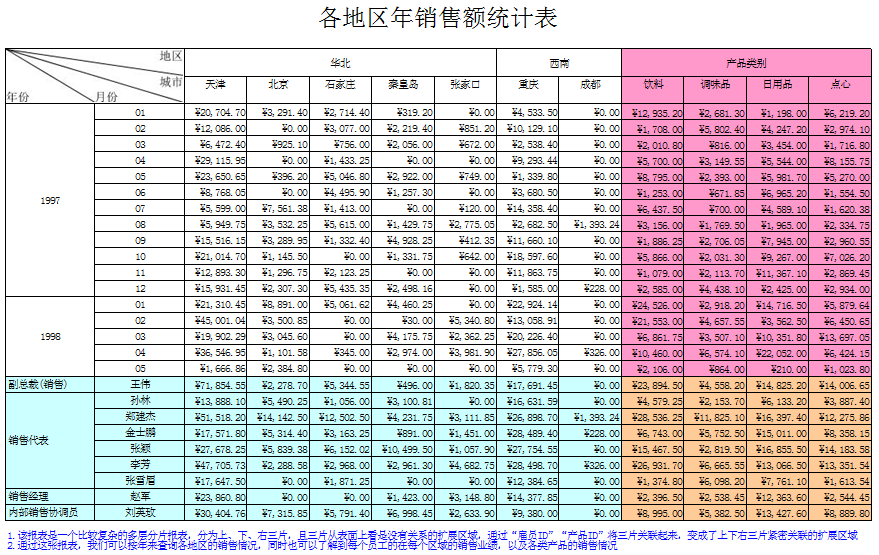

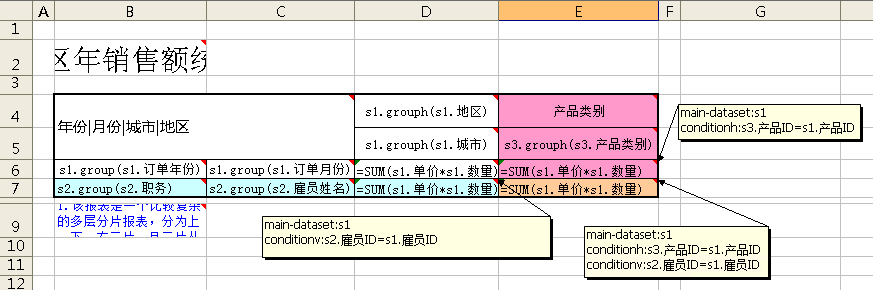

多源双向分片报表

设计时：

  • 在 B6 中，输入 s1.group(s1.订单年份)，表示以订单年份进行分组。
  • 在 C6 中，输入 s1.group(s1.订单月份)，表示以订单月份进行分组。
  • 在 D4 中，输入 s1.grouph(s1.地区)，表示以地区进行分组。
  • 在 D5 中，输入 s1.grouph(s1.城市)，表示以城市进行分组。
  • 在 D6 中，输入 =SUM(s1.单价*s1.数量)，表示该单元格的值为对应的单价x数量单位。
  • 在 B2 中，输入标题，添加批注 colspan:$ALL.PR4C4+2，表示标题根据第四行第四列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B、C列）。
  • 合并 B4、B6、C4、C5，添加批注 display-type:slant-line，表示该单元格显示斜线。
  • 在 B7 中，输入 s2.group(s2.职务)，表示以职务进行分组。
  • 在 C7 中，输入 s2.group(s2.雇员姓名)，表示以雇员姓名进行分组。
  • 在 D7 中，添加批注 main-dataset:s1 和 conditionv:s2.雇员 ID=s1.雇员 ID，表示 s2 和 s1 数据集通过雇员 ID 相关联。
  • 在 E4 中，输入产品类别。
  • 在 E5 中，输入 s3.grouph(s3.产品类别)，表示以产品类别进行分组。
  • 在 E6 中，添加批注 main-dataset:s1 和 conditionh:s3.产品 ID=s1.产品 ID，表示 s3 和 s1 数据集通过产品 ID 相关联。
  • 在 E7 中，添加批注 main-dataset:s1 和 conditionh:s3.产品 ID=s1.产品 ID 和 conditionv:s2.雇员 ID=s1.雇员 ID，表示该单元格计算的数据必须符合批注里给定的两个关联条件。

运行时：

报表特性

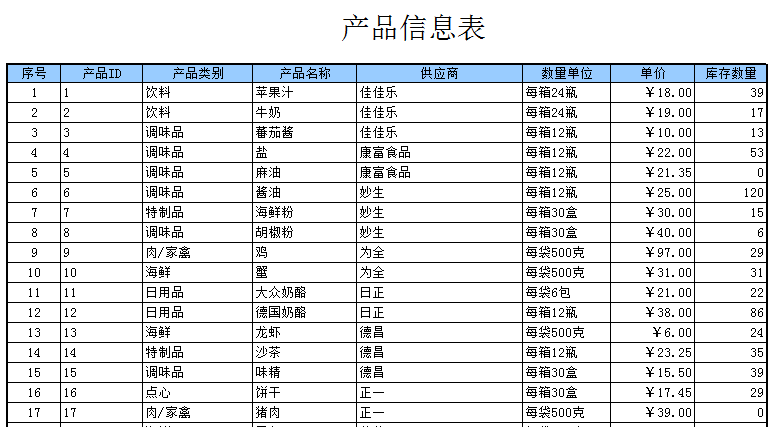

递增序号

以普通网格报表为例。设计时：

  • 添加新列（B列）。
  • 在 B4 中，输入文字“序号”。

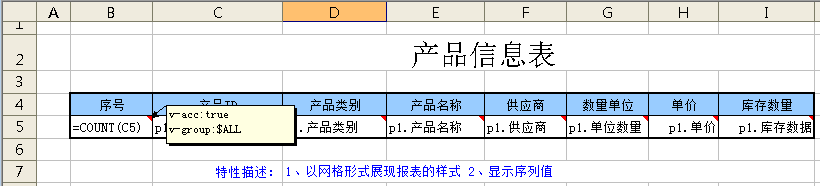

  • 在 B5 中，输入 =COUNT(C5)，并添加批注 v-acc:true、v-group:$ALL，表示根据 C5 单元格的全部数据进行序号递增。

运行时：

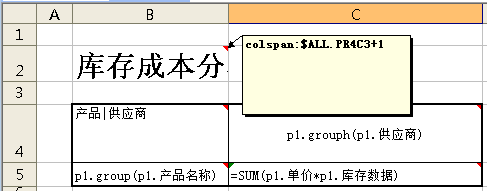

单元格扩展

对于列会自动扩展，即使用表达式 selecth、grouph 的报表。为了保证标题可以在列扩展之后仍可以居中显示。我们使用批注 colspan 和 rowspan 进行设置。

设计时：

在 B2 中，插入批注 colspan:$ALL.PR4C3+1。

  • colspan:$ALL：固定值，列的扩展。
  • PR3C3+1：表示标题按照第三行，第三列进行显示。由于 B 列并没有在 C4 的计算之中，所以最后要加上这一列。

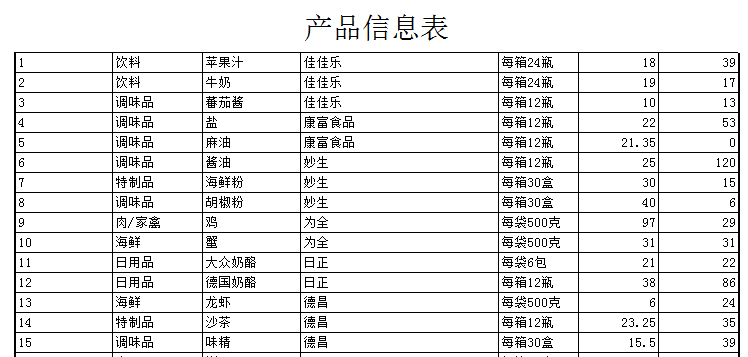

行列隐藏

在使用报表时，常常会遇到这样的情况：例如，用户希望某些数据不显示，或希望只显示某些数据。根据该需求，我们提供了行、列、指定值或条件隐藏的方法来设计报表。

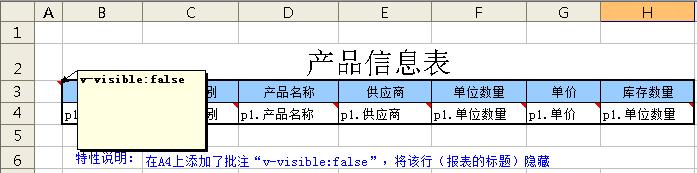

行隐藏：

  • 在 A3 中，添加 v-visible:false，表示第四行在报表中不显示。

注意：v-visible:false 为行属性，所以需要添加在行的第一个单元格。

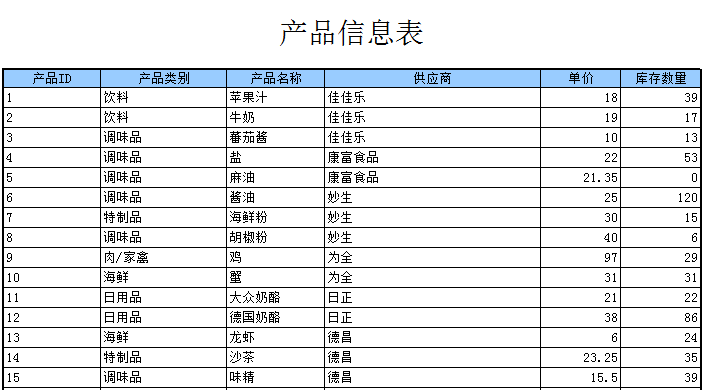

列隐藏：

  • 在 F1 中，添加 h-visible:false，表示第F列在报表中不显示。

注意：h-visible:false 为列属性，所以需要添加在列的第一个单元格。

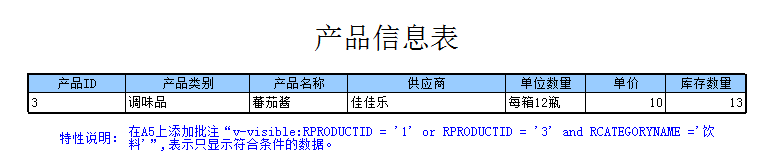

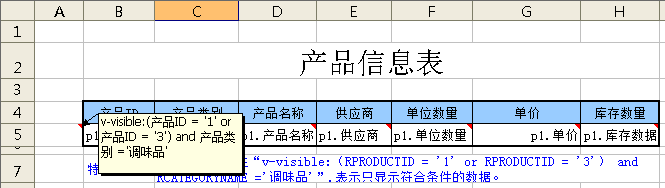

条件隐藏：

  • 在 A1 中，添加批注 v-visible:(产品 ID = '1' or 产品 ID = '3') and 产品类别 ='调味品'，表示显示符合给定条件的数据。

注意：v-visible:false 为行属性，所以需要添加在行的第一个单元格。

排序与条件过滤

  • 语法：

group/grouph(分组字段, 过滤条件, 排序方式) select/selecth(关键字段, 过滤条件, 排序方式)

  • 过滤条件：

扩展函数的第二个参数是过滤条件，例如：主从报表的从表定义，e1.group(e1.订单 ID,'订单 ID=p1.订单 ID') 表示自身订单 ID 字段要关联 p1 数据集的订单 ID 字段。

  • 排序方式：

扩展函数的第三个参数是过滤条件，由三部分组成：field : 排序字段; order : {ascending|descending}; type : {text|number}，说明如下： field：需要排序的字段 order：顺序，ascending 表示升序，descending 表示降序。默认为升序。 type：字段类型，text 为文本类型，number 为数字类型。

如：产品信息表需要按照产品单价排序，那么我们要在单元格内写：p1.select(p1.产品名称,'','field:单价;order:ascending;type:number') （第二个参数过滤条件为空，需要写一个’’来占位） 表示按照字段单价升序排序，字段类型为 number 型。也可以写成 p1.select(p1.产品名称,'','field:单价')。

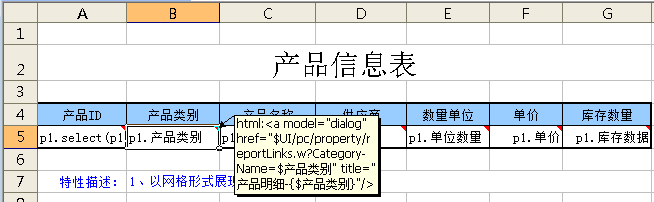

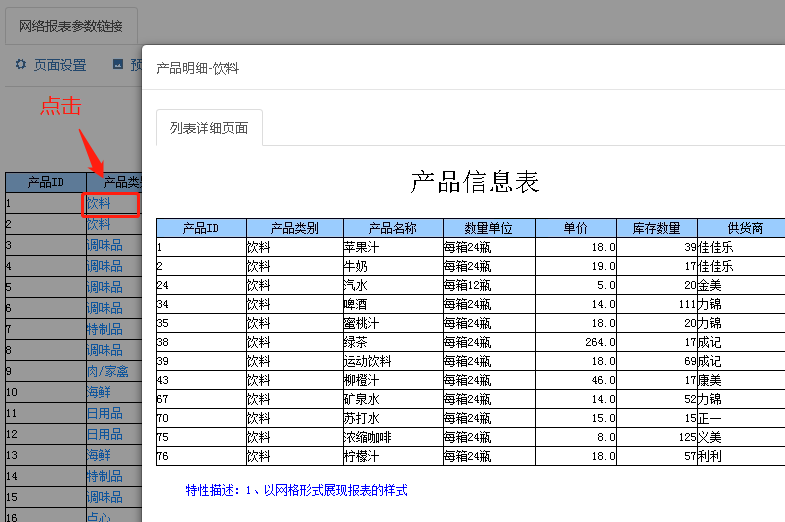

报表链接

设计时：

  • 在 B5 中，插入批注：href="$UI/pc/property/reportLinks.w?Category-Name=$RCATEGORYNAME" title="产品明细-{$RCATEGORYNAME}"/
  • 表示弹出标题为产品明细-{$RPRODUCTNAME}的对话框（model=’dialog’），并传入参数 Category-Name。

说明：model 为打开链接模式，包括 dialog（对话框），window（portal）

运行时：

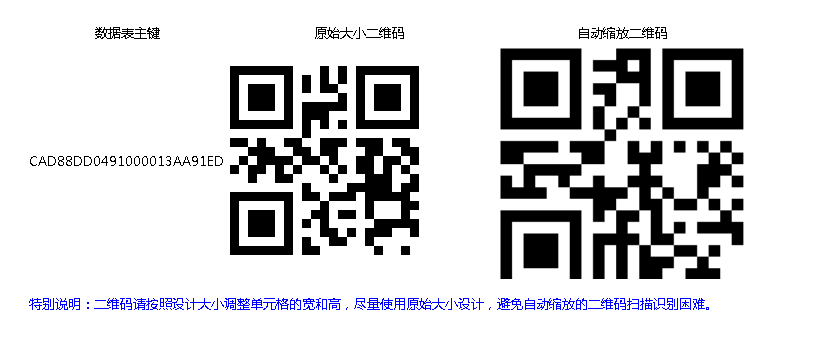

报表二维码

设计时：

  • 打开报表设计页面，内容的值即位二维码的值，内容可以是字符串常量或者数据集的列，切到“样式设置”，选择二维码，配置二维码选项即可。
  • 特别说明：二维码请按照设计大小调整单元格的宽和高，尽量使用原始大小设计，避免自动缩放的二维码扫描识别困难。

运行时：

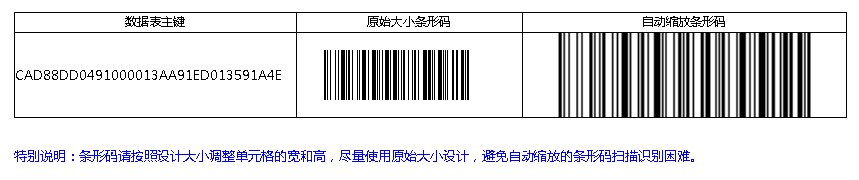

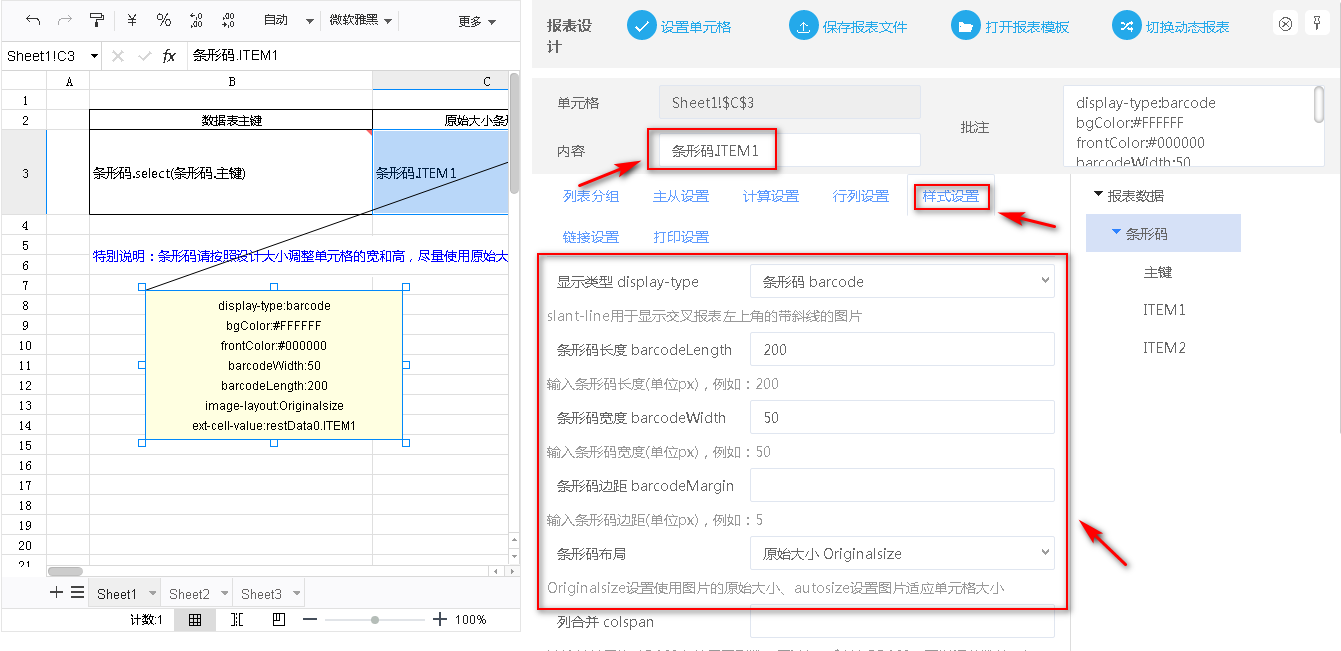

报表条形码

设计时：

  • 打开报表设计页面，“内容”的值即位条形码的值，内容可以是字符串常量或者数据集的列，切到“样式设置”，选择条形码，配置条形码选项即可。
  • 特别说明：条形码请按照设计大小调整单元格的宽和高，尽量使用原始大小设计，避免自动缩放的条形码扫描识别困难。

运行时：

报表运算

合计值

请参考网格报表、分组报表、交叉报表中都进行了计算合计的演示。

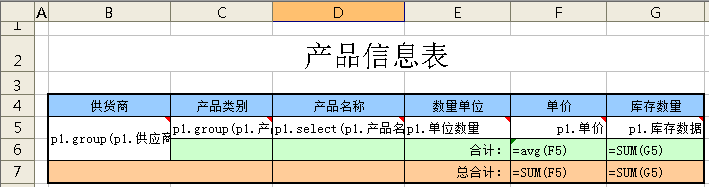

平均值

我们以二级分组报表（行统计为例）

设计时：

  • 将 F6 单元格中的内容修改为 =avg(F5)，表示计算各个类别产品单价的平均值。

运行时：

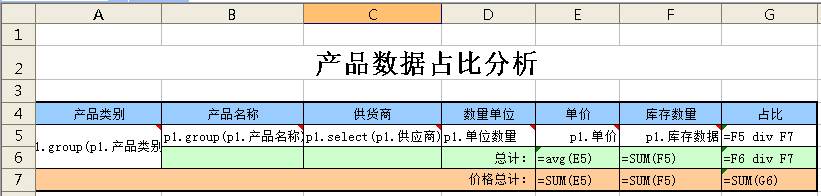

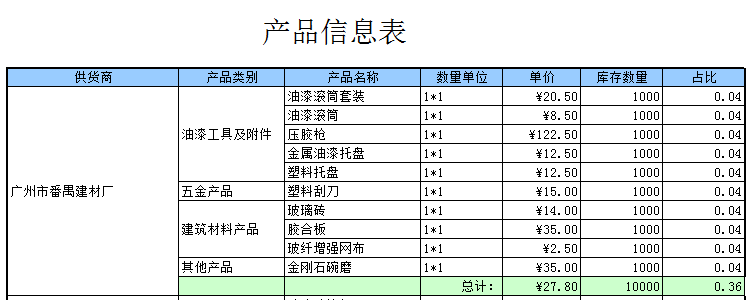

占比

设计时：

  • 添加一列 G。
  • 在 G5 中，输入 =F5 div F7，表示该单元格的值为 F5 除以 F7 的值，即该产品的库存占总库存的百分比。
  • 在 G6 中，输入 =F6 div F7，表示该单元格的值为 F6 除以 F7 的值，即该类产品的库存占总库存的百分比。

运行时：

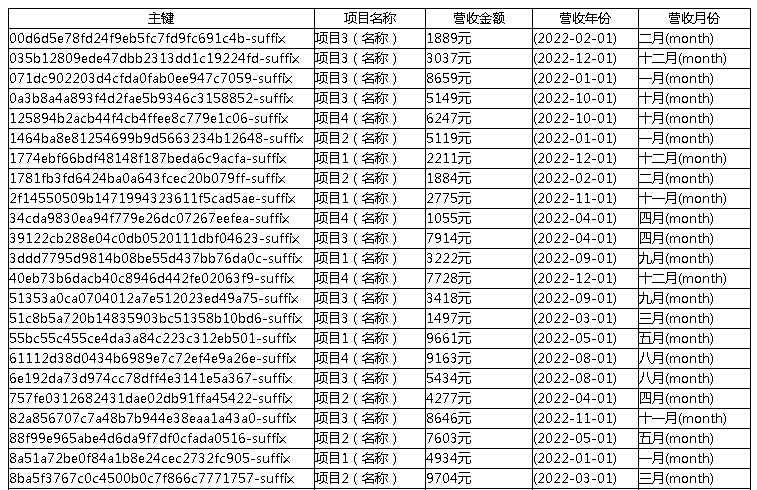

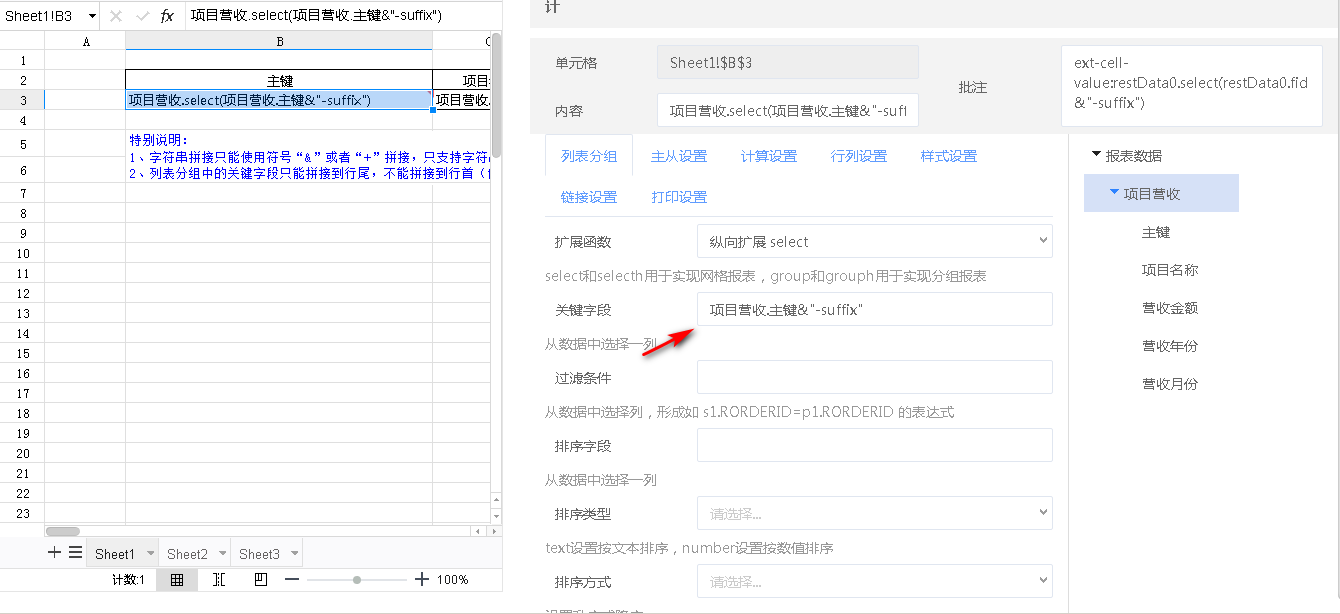

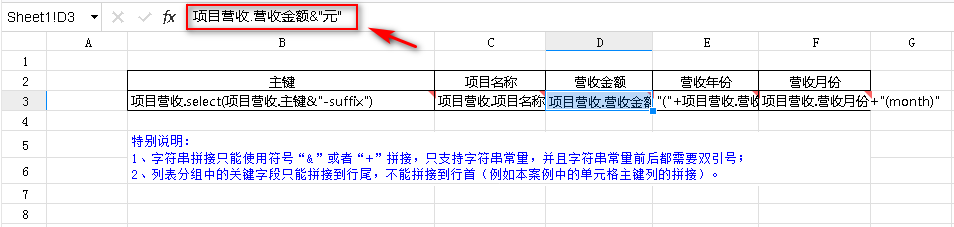

字符串拼接

设计时：

  • 字符串拼接只能使用符号“&”或者“+”拼接，只支持字符串常量，并且字符串常量前后都需要双引号；
  • 列表分组中的关键字段只能拼接到行尾，不能拼接到行首（例如本案例中的单元格主键列的拼接）。

运行时：
