一、概述

　　业务流程是基于PetriNet原理的业务流程定义和运行体系，PetriNet是当今被广泛应用于业务流程描述和运行算法的理论体系。在PetriNet中只有三个基本元素，它们分别是Place（容器），Activity（处理）和Token（令牌），PetriNet的基础原则都是围绕这三个元素定义的，它们分别是：
　　Place是用来存放Token的。
　　Activity用来消耗其输入Place中的Token，并且给它的输出的Place产生新Token。

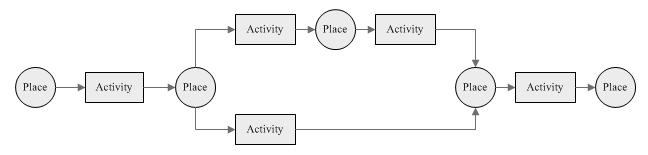

　　Activity和Activity不能直接互连接的，只能通过Place互连。如图所示。

　　Activity激活的条件是其输入的所有Place中都有Token。
一个Token被一个Activity消耗以后就没了，不能再被消耗。

　　虽然业务流程体系是基于PetriNet原理的，但由于业务模型层封装的原因，在实际的业务流程建模过程中并不会太多接触到底层PetriNet的东西。所以在这里就不再对PetriNet做详细描述了，具体PetriNet的详细信息请参阅与PetriNet相关的专业文档。

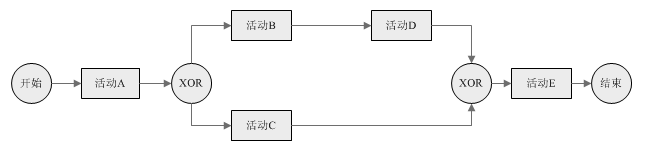

　　业务流程以PetriNet作为基础理论依据，把业务流程元素和PetriNet元素做了一一对应，并且在此基础之上扩展出更合适于业务模型层的复杂业务流程规则，以形成业务流程定义。同样的，在业务流程运行时的算法体系中也遵循了基本的PetriNet原理，并在此基础之上根据业务流程定义的扩展，也对业务流程运行扩展出相应特性。如图所示就是上个PetriNet图对应的流程图。
