三 报表示例

3.1网格报表

网格报表是我们最常见的报表之一，一般情况下，网格报表会根据数据集纵向扩展，我们将这样的网格报表称之为普通的网格报表；在实际的业务需求中，横向扩展的网格报表也会经常被应用到，下面我们对这两类网格报表做一下介绍。

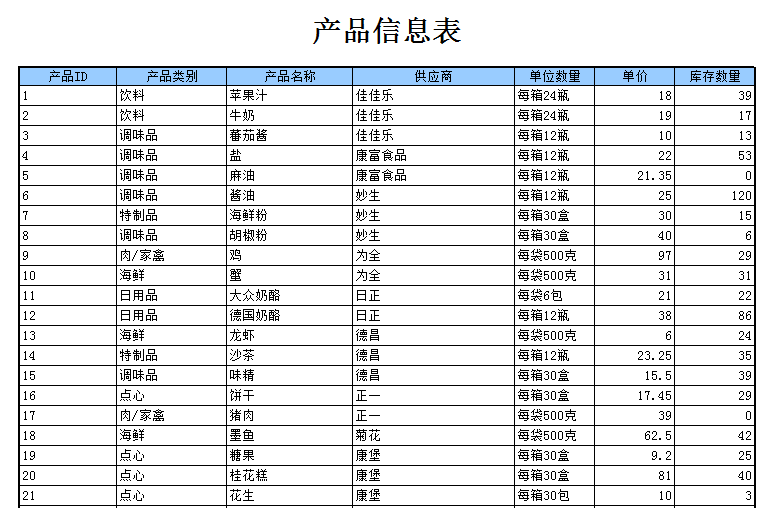

3.1.1普通网格报表

设计时：

#    合并单元格B2、C2、D2、E2、F2、G2、H2，输入标题名称，并居中显示
#    选择    B4----H5为报表区域，设置报表边框
#    在B4、C4、D4、E4、F4、G4、H4中输入业务字段的名称，并将背景色设置为蓝色
#    在B5中，输入表达式p1.select(p1.产品ID)，表示引用产品ID的全部数据。
#    在C5中，输入表达式p1.产品类别,其他单元格输入的表达式与C5类似。
运行时:

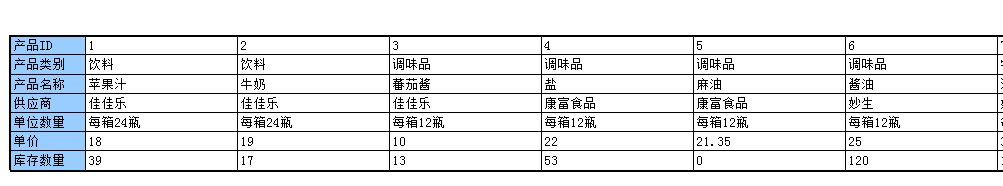

3.1.2横向扩展网格报表

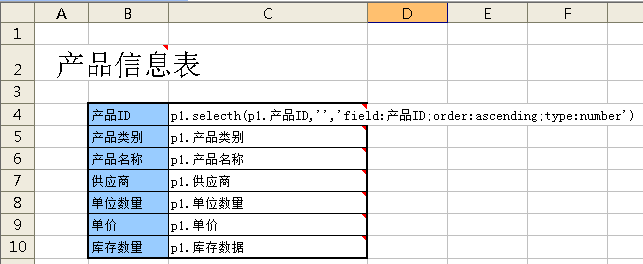

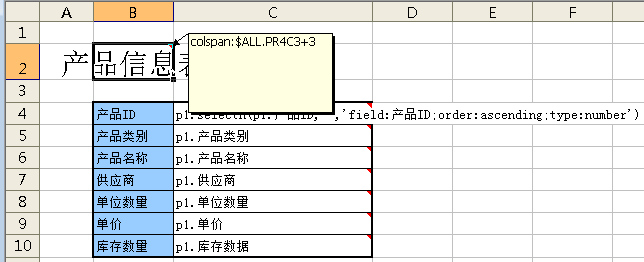

横向扩展网格报表设计图:

横向扩展网格报表标题扩展属性设置图:

2

#    B2输入标题名，为了使标题居中，添加批注colspan：$ALL.PR4C3+3，意思为根据第四行第三列的表达式selecth进行全列扩展，
#    B4-B10添加表头。
#    C4-C10添加业务字段。
#    C4输入表达式p1.selecth(p1.产品ID)，表示引用产品ID的全部数据进行横向扩展。

运行时：

3.2分组报表

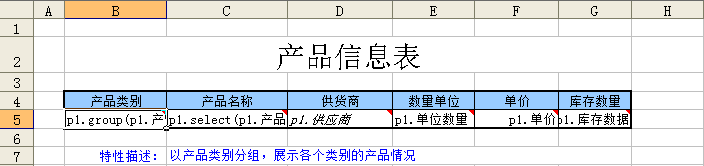

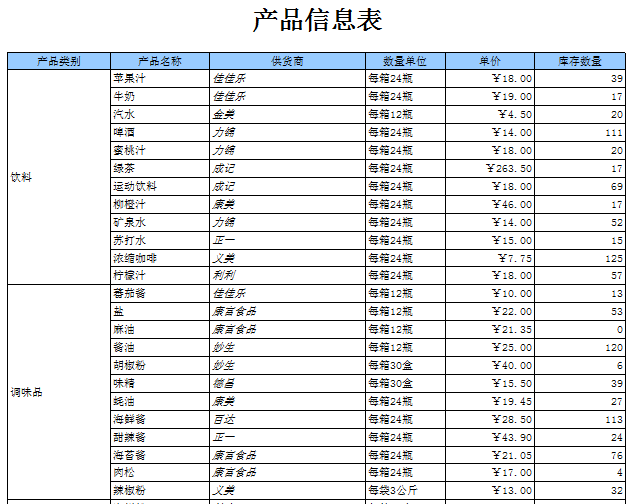

3.2.1一级分组报表

设计时：

#    在B4、C4、D4、E4、F4、G4中输入需要显示的业务字段名称
#    在B5中输入p1.group(p1.产品类别)，表示数据根据产品类别进行分组显示。
#    在C5中输入p1.select(p1.产品名称)，意思是引用产品名称的全部数据。
#    在D5中输入p1.供应商, E5-G5 输入与D5类似。

运行时:

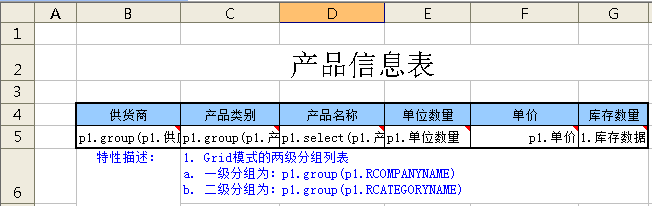

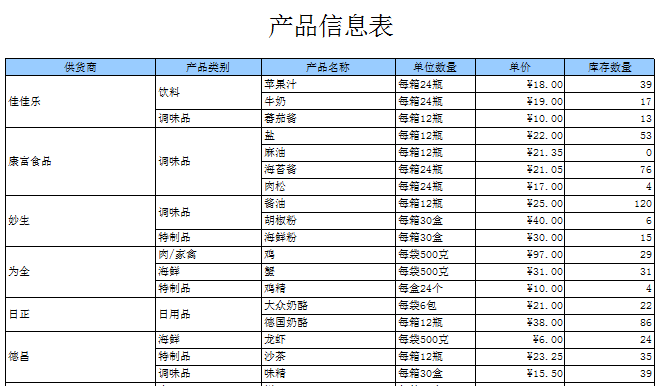

3.2.2二级分组报表

设计时：

#    在B4、C4、D4、E4、F4、G4中输入需要显示的业务字段名称
#    在B5中输入p1.group(p1.供应商),意思是对字段供应商的数据进行分组。
#    在C5中输入p1.group(p1.产品类别)，意思是对字段产品类别的数据进行分组。
#    在D5中输入p1.select(p1.产品名称)，意思是引用产品名称的数据。
#    在E5中输入p1.单位数量, E5-G5 输入与D5类似。

运行时：

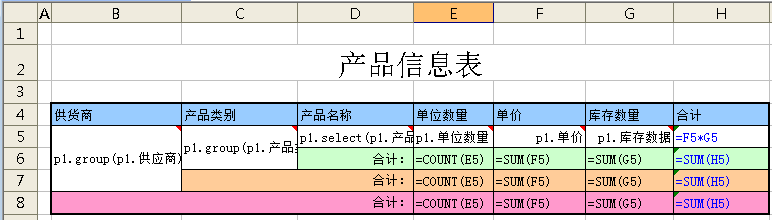

3.2.3二级分组报表(行统计)

设计时：

#    合并B5、B6，输入表达式p1.group(p1.供货商)，表示以供货商的数据进行分组。
#    在C5中，输入表达式p1.group(p1.产品类别)，表示以产品类别的数据进行分组。
#    在D5中，输入表达式p1.select(p1.产品名称)，表示引用产品名称的全部数据。
#    在E5-G5中，分别输入表达式p1.单位数量、p1.单价、p1.库存数量，表示这里引用的哪个关系的数据。
#    在F6中，输入表达式=SUM(F5)，表示每个供货商中每个产品类别的各产品的单价之和。
#    在F7中，输入表达式=SUM(F5)，表示为每种供货商的单价之和。
#    同理，在G6、G7中输入的表达式=SUM(G5)，表示计算每个分组中库存数量的合计。
#    在H6、H7中输入的表达式=SUM(H5)，表示计算每个分组中单价x数量的合计。

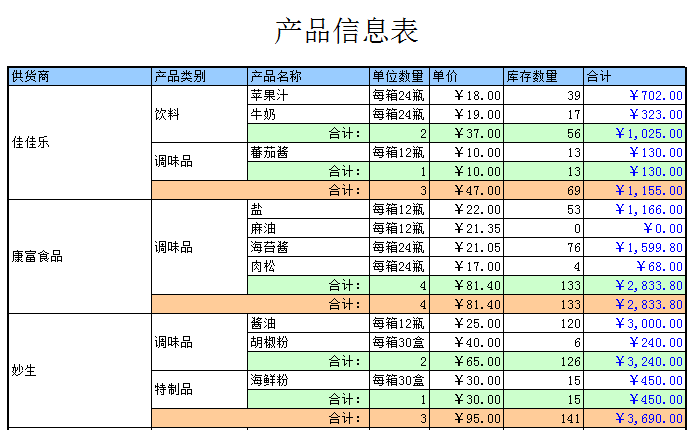

运行时：

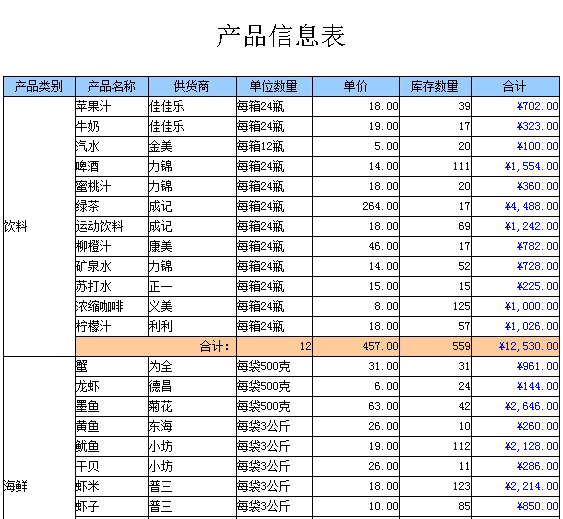

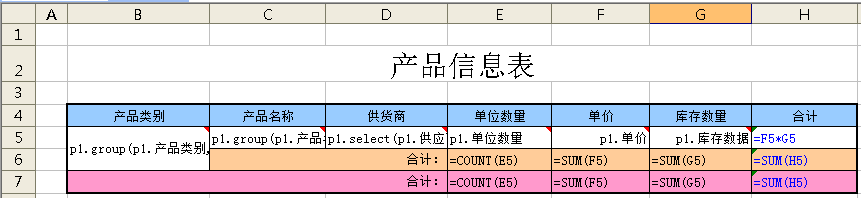

3.2.4二级分组报表(行列统计)

设计时：

#    合并B5、B6，输入表达式p1.group(p1.产品类别)，表示以产品类别的进行分组。
#    在C5中，输入表达式p1.group(p1.产品名称)，表示以产品名称的数据进行分组。
#    在D5中，输入表达式p1.select(p1.供货商)，表示引用供货商的全部数据。
#    在E5-G5中，分别输入表达式p1.单位数量、p1.单价、p1.库存数量，表示引用的关系数据。
#    在H5中，输入表达式=F5*G6，表示该单元格的值为单价x数量。
#    在F6中，输入表达式=SUM(F5)，表示每个产品类别中每个产品的各供货商的单价之和。
#    在F7中，输入表达式=SUM(F6)，表示为每种产品类别的单价之和。
#    同理，在G6、G7中输入的表达式=SUM(G5)，表示计算每个分组中库存数量的合计。
#    在H6、H7中输入的表达式=SUM(H5)，表示计算每个分组中单价x数量的合计。
运行时：

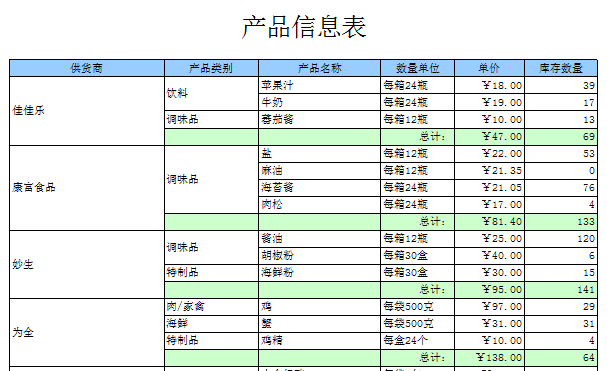

3.2.5二级分组报表(分组统计)

设计时：

#    合并B5、B6、B7，输入表达式p1.group(p1.供货商)，表示以供货商的数据进行分组。
#    合并C5、C6中，输入表达式p1.group(p1.产品类别)，表示以产品类别的数据进行分组。
#    在D5中，输入表达式p1.select(p1.产品名称)，表示引用产品名称的全部数据。
#    在E5-G5中，分别输入表达式p1.单位数量、p1.单价、p1.库存数量，表示这里引用的哪个关系的数据。
#    在F6中，输入表达式=SUM(F5)，表示每个供货商中每个产品类别的各产品的单价之和。
#    在F7中，输入表达式=SUM(F5)，表示为每种供货商的单价之和。
#    在F8中，输入表达式=SUM(F5)，表示为所有数据单价总合计。
#    同理，在G5、G6、G7中输入的表达式=SUM(G5)，表示计算每个分组中库存数量的合计。
#    在H5、H6、H7中输入的表达式=SUM(H5)，表示计算每个分组中单价x数量的合计。
运行时：

3.3交叉报表

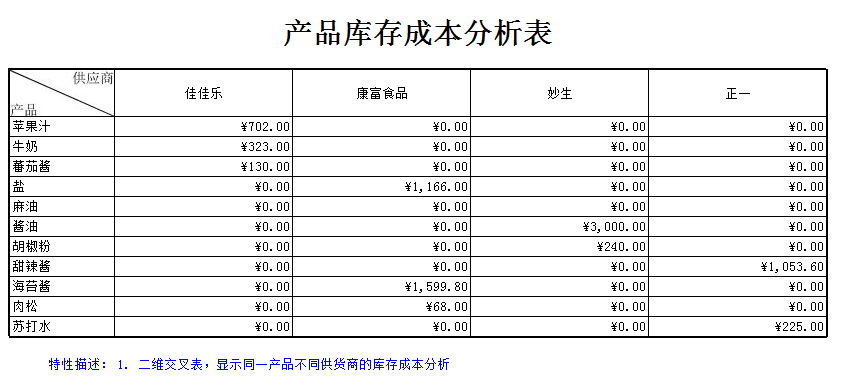

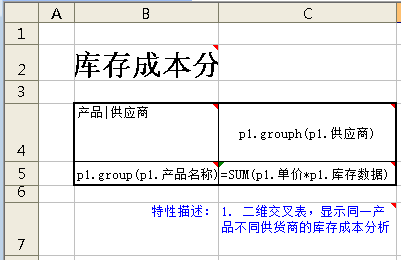

3.3.1二维交叉报表

设计时：

#    在B5中，输入p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
#    在C4中，输入p1.grouph(p1.供应商)，表示横向以供应商进行分组。
#    在C5中，输入=SUM(单价x库存数量)，表示该单元格的值为对应的单价x库存数量。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C3  $PR4C3，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加一列（因为计算居中时要包含B列）。
#    在B4中，添加批注display-type:slant-line，表示该单元格显示斜线。
#    在C5中，添加批注default-value:0，表示单元格默认值为0。
运行时：

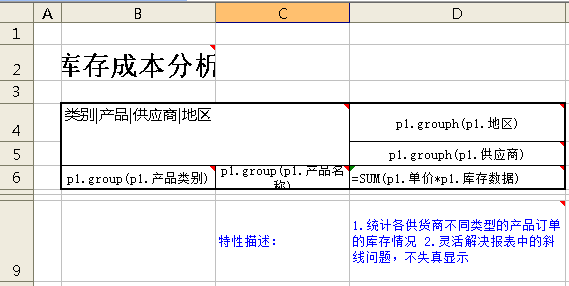

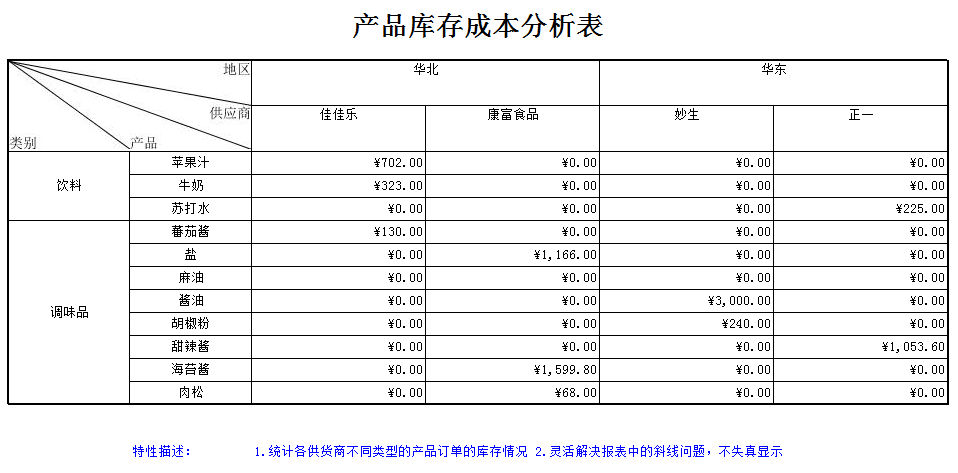

3.3.2多维交叉报表

设计时：

#    在B6中，输入p1.group(p1.产品类别)，表示以产品类别进行分组。
#    在C6中，输入p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
#    在D4中，输入p1.grouph(p1.地区)，表示以地区进行分组。
#    在D5中，输入p1.grouph(p1.供应商)，表示横向以供应商进行分组。
#    在D6中，输入=SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B和C列）。
#    合并B4、B5、C4、C5中，添加批注display-type:slant-line，表示该单元格显示斜线。
#    在D6中，添加批注default-value:0，表示单元格默认值为0。
运行时：

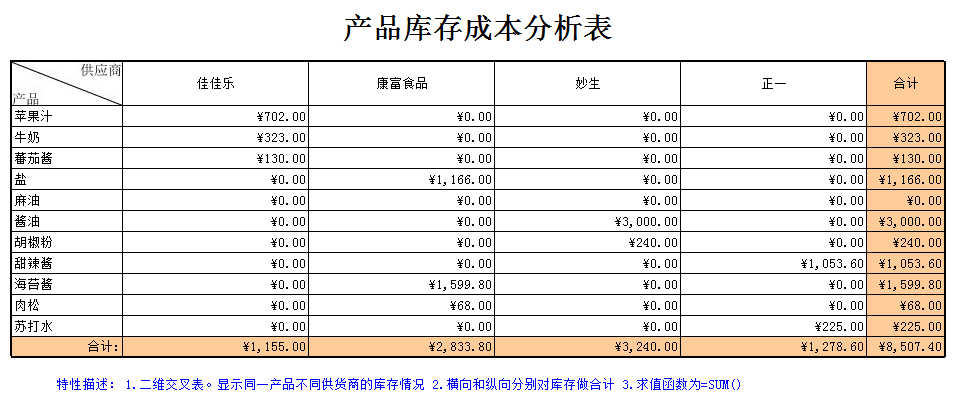

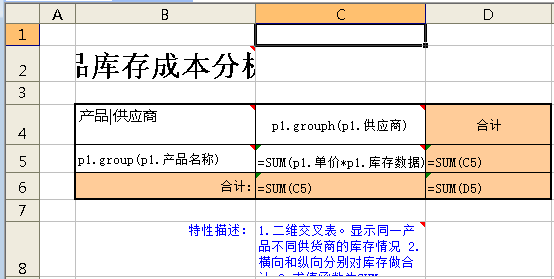

3.3.3二维交叉报表(行列统计)

设计时：

#    在B5中，输入p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
#    在C4中，输入p1.grouph(p1.供应商)，表示横向以供应商进行分组。
#    在C5中，输入=SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
#    在C6中，输入=SUM(C5)，表示计算每个供应商所有产品名称的采购成本（单价x库存数量）合计。
#    在D5中，输入=SUM(C5)，表示计算所有供应商的每个产品名称的采购成本（单价x库存数量）合计。
#    在D6中，输入=SUM(D5)，表示计算全部供应商产品的总成本。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C3+1，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加一列（因为计算居中时要包含B）。
#    在B4中，添加批注display-type:slant-line，表示该单元格显示斜线。
#    在C5中，添加批注default-value:0，表示单元格默认值为0。
运行时：

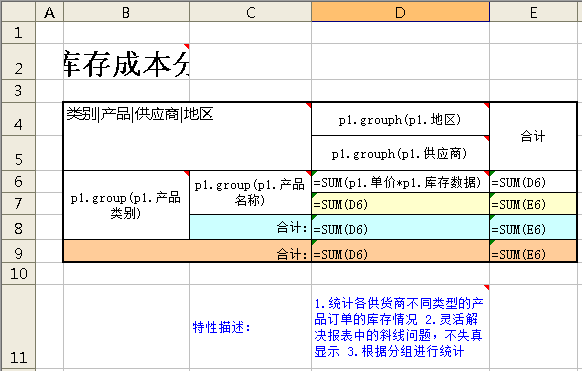

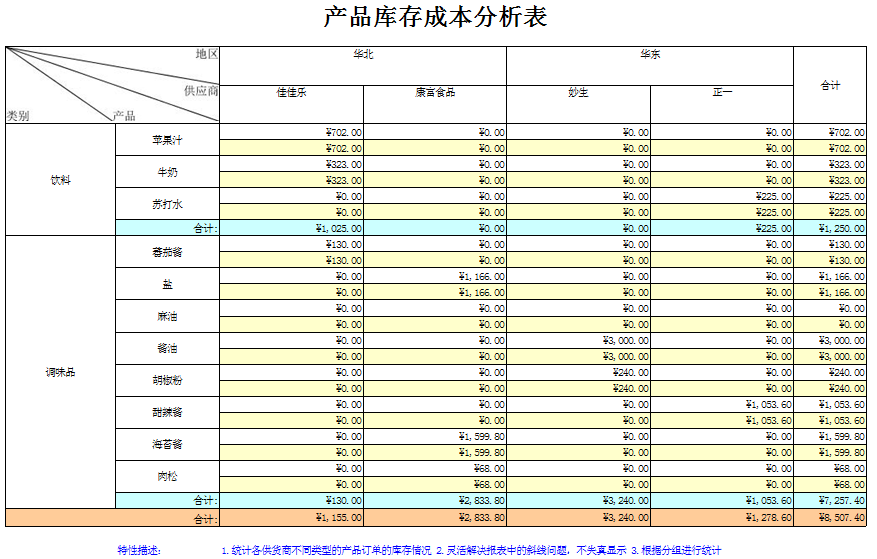

3.3.4多维交叉报表(行统计)

设计时：

#    合并B6、B7、B8，输入p1.group(p1.产品类别)，表示以产品类别进行分组。
#    合并C6、C7，输入p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
#    在D4中，输入p1.grouph(p1.地区)，表示以地区进行分组。
#    在D5中，输入p1.grouph(p1.供应商)，表示横向以供应商进行分组。
#    在D6中，输入=SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
#    在E6中，输入=SUM(D6)，表示所有供应商中，每个产品的采购成本合计。
#    在D7-D9中，分别输入=SUM(D6)，表示按照单元格所在行、列对应的分组数据，分别计算各分组的采购成本。
#    在E7-E9中，分别输入=SUM(E6)，表示按照单元格所在行对应的分组数据，分别计算各分组的采购成本。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B和C列）。
#    合并B4、B5、C4、C5中，添加批注display-type:slant-line，表示该单元格显示斜线。
#    在D6中，添加批注default-value:0，表示单元格默认值为0。
运行时：

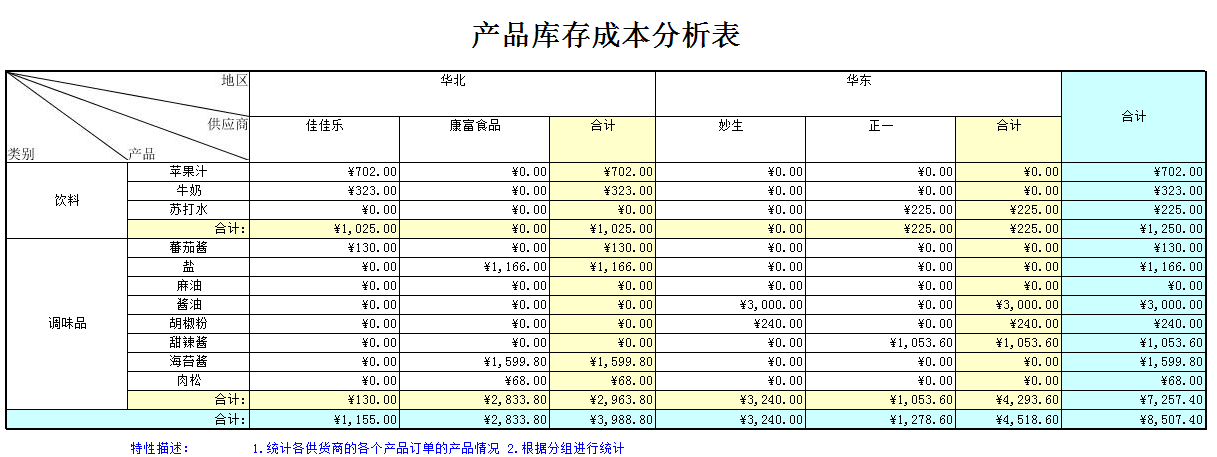

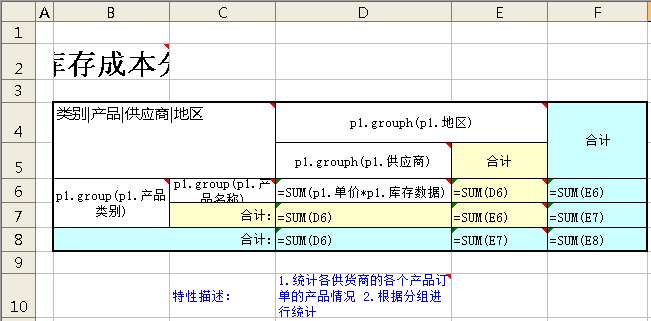

3.3.5多维交叉报表(行列统计)

设计时：

#    合并B6、B7，输入p1.group(p1.产品类别)，表示以产品类别进行分组。
#    在C6中，输入p1.group(p1.产品名称)，表示纵向以产品名称进行分组。
#    合并D4、E4，输入p1.grouph(p1.地区)，表示以地区进行分组。
#    在D5中，输入p1.grouph(p1.供应商)，表示横向以供应商进行分组。
#    在D6中，输入=SUM(p1.单价*p1.库存数据)，表示该单元格的值为对应的单价x库存数量。
#    在E6中，输入=SUM(D6)，表示所有供应商中，每个产品的采购成本合计。
#    在D7-D8中，分别输入=SUM(D6)，表示按照单元格所在行、列对应的分组数据，分别计算各分组的采购成本。
#    在E7-E8中，分别输入=SUM(E6)，表示按照单元格所在行对应的分组数据，分别计算各分组的采购成本。
#    在F6-F7中，分别输入=SUM(E6)、=SUM(E7)、=SUM(E8)，表示分别计算各分组数据上列的合计。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第三列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B和C列）。
#    合并B4、B5、C4、C5中，添加批注display-type:slant-line，表示该单元格显示斜线。
#    在D6中，添加批注default-value:0，表示单元格默认值为0。
运行时：

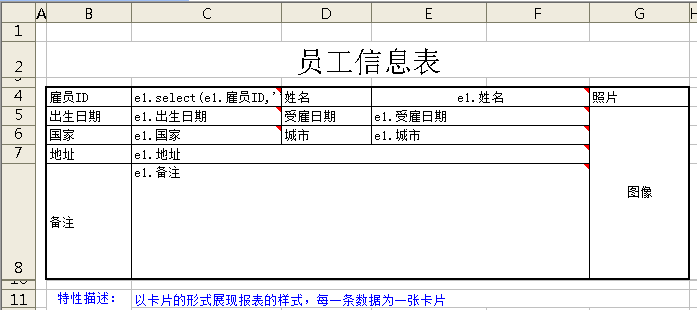

3.4卡片报表

卡片式报表在其他报表工具中，有称其为“自由报表”，它是将数据库表中的每一条数据都以一个卡片的形式展现，在这一节，我们讲解一下卡片报表在X5report中的设计。

设计时：

#    合并单元格A4、A5、A6、A7、A8 ，对于卡片报表，合并第一列的单元格目的是将该部分作为一个整体进行显示。该方法也适用于“主从报表”的制作。
#    合并单元格B2、C2、D2、E2、F2、G2，输入标题名称，并居中显示
#    在C4中输入e1.select(e1.雇员ID)，
#    在E4中输入e1.姓名, C5、C6、C7、C8、E5、E6输入方式与E4类似。
运行时：

3.5主从报表

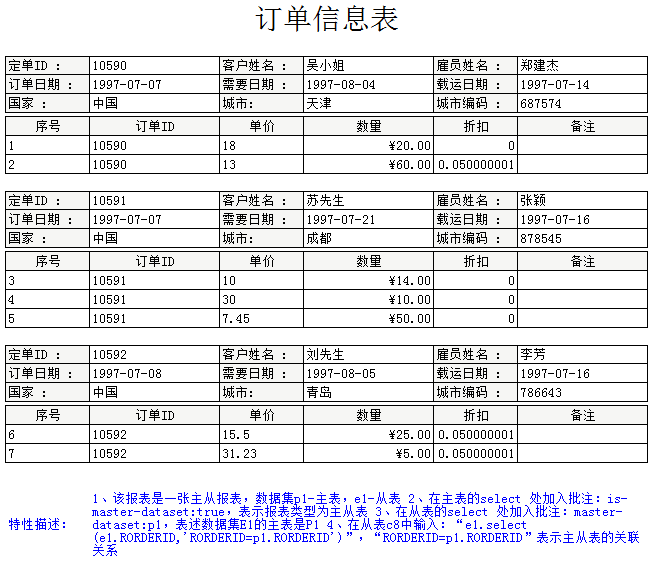

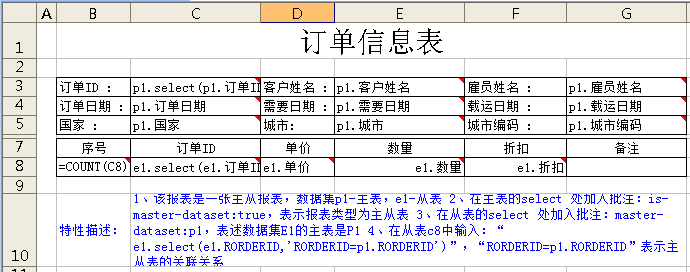

3.5.1普通主从报表

设计时：

#    合并B1-G1，输入标题，并居中显示。
#    在B3-G6区域中，输入主表字段标题与引用业务字段。
#    在B7-G8区域中，输入从表字段标题与引用业务字段。
#    在C3中，输入p1.select(p1.订单ID)，表示主表引用p1数据集的数据。
#    在C3中，添加批注is-master-dataset:true，表示p1数据集为主表。
#    在C3中，添加批注individual-table:true，表示该区域独立成一张表。
#    在C8中，输入e1.select(e1.订单ID,'e1.订单ID=p1.订单ID')，表示从表引用e1数据集的数据，并使用订单ID作为外键关联主表。
#    在C8中，添加批注master-dataset:p1，表示e1数据集的主表是p1。
#    在C8中，添加批注page-record:1，表示打印时，每页显示一张主从报表。
#    在B8中，输入=COUNT(C8)，并添加批注v-acc:true、v-group:$PR3C3，表示该列单元格按照e1数据集的数据进行序号递增。
#    合并A3-A9，表示A3-A9所在的行作为一个整体显示。
运行时：

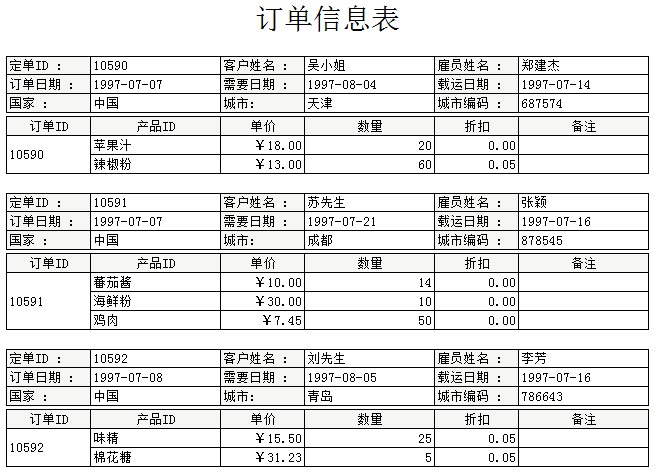

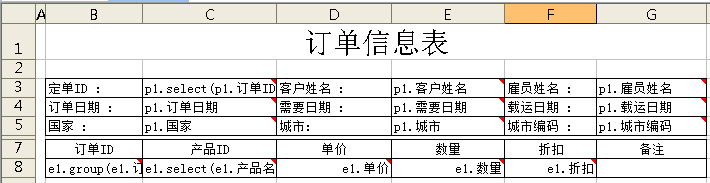

3.5.2分组主从报表

设计时：

#    合并B1-G1，输入标题，并居中显示。
#    在B3-G6区域中，输入主表字段标题与引用业务字段。
#    在B7-G8区域中，输入从表字段标题与引用业务字段。
#    在C3中，输入p1.select(p1.订单ID)，表示主表引用p1数据集的数据。
#    在C3中，添加批注is-master-dataset:true，表示p1数据集为主表。
#    在C3中，添加批注individual-table:true，表示该区域独立成一张表。
#    在B8中，输入e1.group(e1.订单ID,'e1.订单ID=p1.订单ID')，表示引用e1数据集的数据并根据订单ID进行分组。使用自身的订单ID作为外键关联主表。
#    在B8中，添加批注master-dataset:p1，表示e1数据集的主表是p1。
#    在B8中，添加批注page-record:1，表示打印时，每页显示一张主从报表。
#    在C8中，输入e1.select(e1.产品名称)，表示引用e1数据集的全部数据。
#    合并A3-A9，表示A3-A9所在的行作为一个整体显示。
运行时：

3.6多源关联分片报表

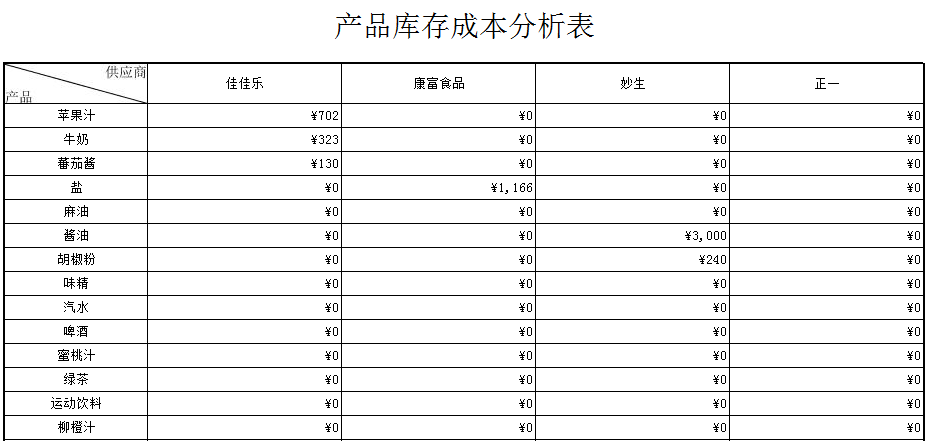

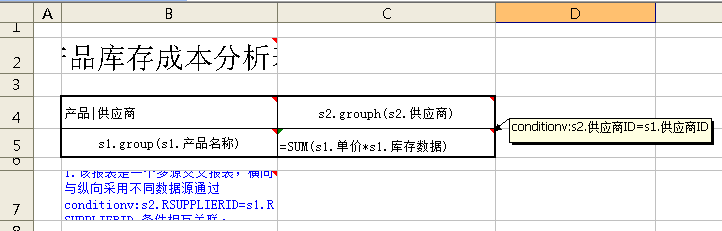

3.6.1多源交叉报表

设计时：

#    在B2中，输入标题，添加批注colspan:$ALL.PR4C3+1，表示标题会以第四行第三列的数据进行扩展，并最终结果+1列（因为计算居中时要包含B列）。
#    在B5中，输入s1.group(s1.产品名称)，表示纵向使用s1数据集进行扩展，并对产品名称进行分组。
#    在C4中，输入s2.grouph(s2.供应商)，表示横向根据s2数据集进行扩展，并对供货商进行分组。
#    在C5中，输入=SUM(s1.单价*s1.库存数据)，表示该单元格的值为单价乘以库存数量。
#    在C5中，添加批注conditionv:s2.供应商ID=s1.供应商ID，表示以供应商ID作为s1和s2数据集的关联关系。

运行时：

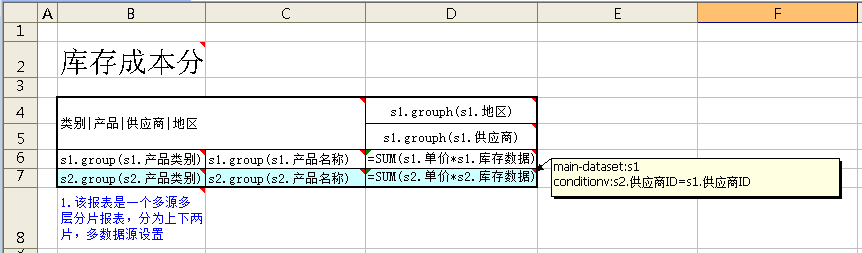

3.6.2多源纵向分片报表

设计时：

#    在B6中，输入s1.group(s1.产品类别)，表示以产品类别进行分组。
#    在C6中，输入s1.group(s1.产品名称)，表示纵向以产品名称进行分组。
#    在D4中，输入s1.grouph(s1.地区)，表示以地区进行分组。
#    在D5中，输入s1.grouph(s1.供应商)，表示横向以供应商进行分组。
#    在D6中，输入=SUM(s1.单价*s1.库存数据)，表示该单元格的值为对应的单价x库存数量。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第四列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B、C列）。
#    在B4中，添加批注display-type:slant-line，表示该单元格显示斜线。
#    类似的，在B7-D7的区域，输入对应的s2数据集的表达式。
#    在D7中，添加批注main-dataset:s1，conditionv:s2.供应商ID=s1.供应商ID，表示s2以s1数据集为主表，通过供应商ID相关联。

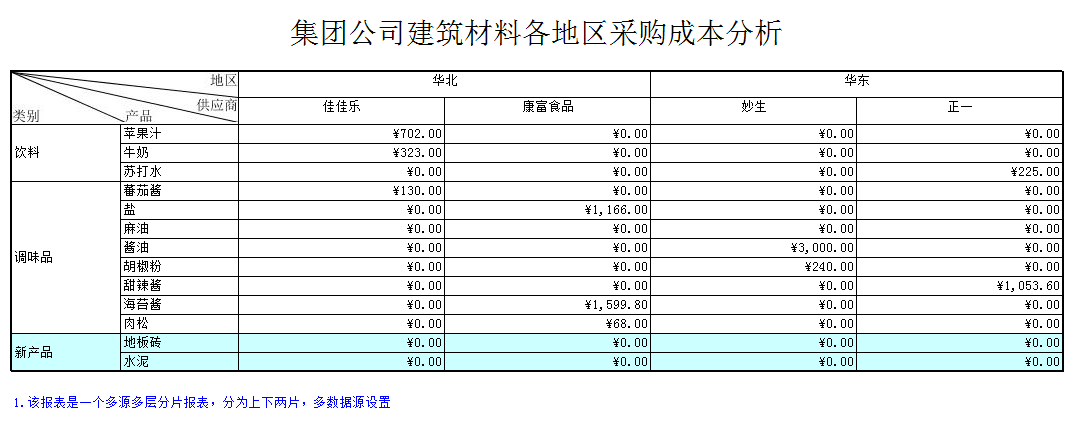

运行时：

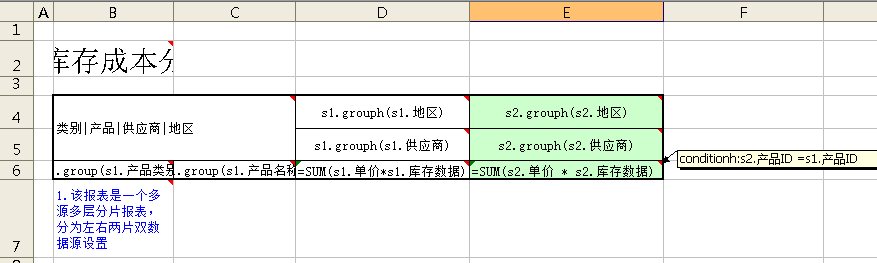

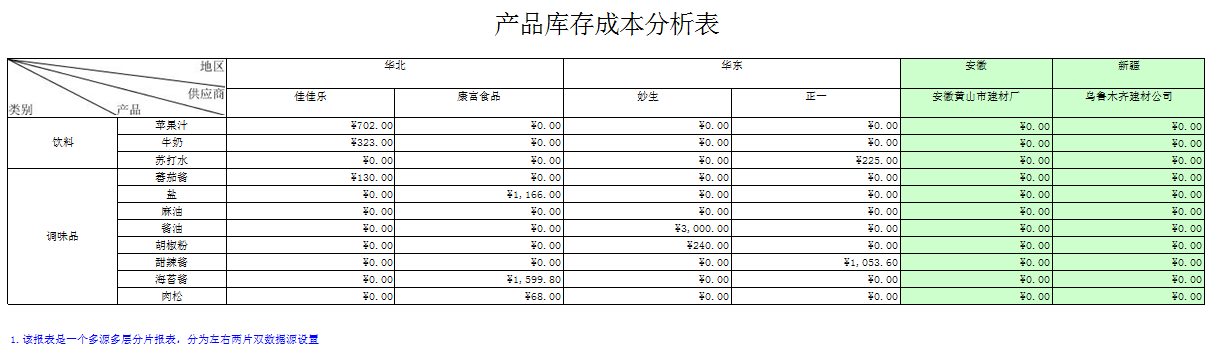

3.6.3多源横向分片报表

设计时：

#    在B6中，输入s1.group(s1.产品类别)，表示以产品类别进行分组。
#    在C6中，输入s1.group(s1.产品名称)，表示以产品名称进行分组。
#    在D4中，输入s1.grouph(s1.地区)，表示以地区进行分组。
#    在D5中，输入s1.grouph(s1.供应商)，表示横向以供应商进行分组。
#    在D6中，输入=SUM(s1.单价*s1.库存数据)，表示该单元格的值为对应的单价x库存数量。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第四列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B、C列）。
#    合并B4、B6、C4、C5，添加批注display-type:slant-line，表示该单元格显示斜线。
#    类似的，在E4-E6的区域，输入对应的s2数据集的表达式。
#    在E6中，添加批注conditionh:s2.产品ID=s1.产品ID，表示s2和s1数据集通过产品ID相关联。
运行时：

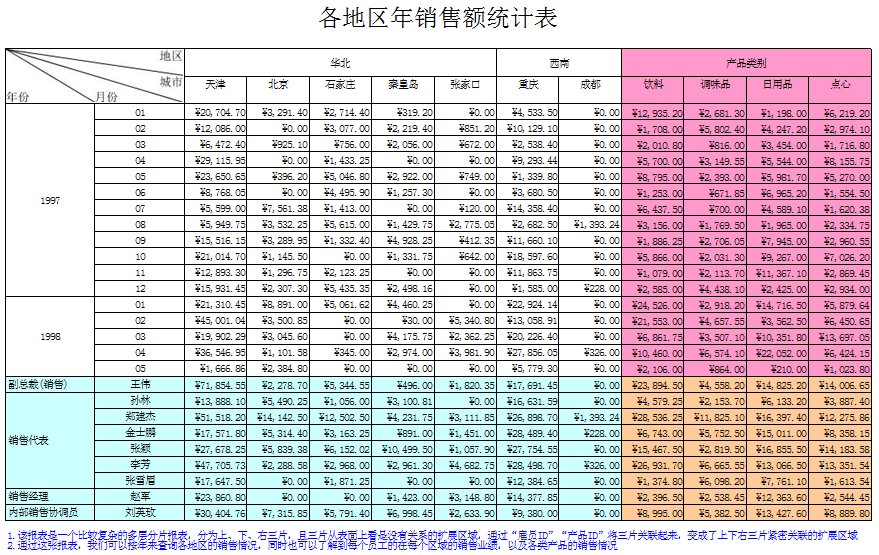

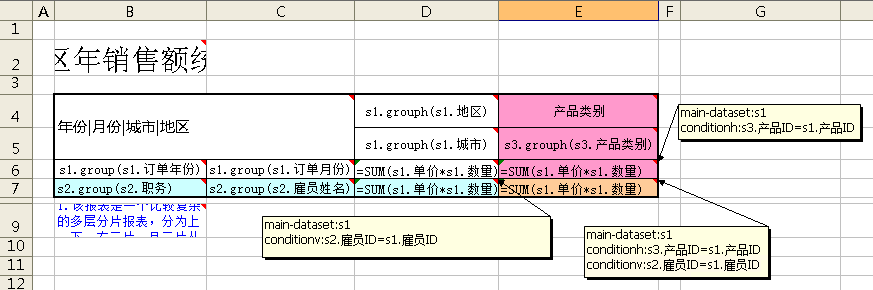

3.6.4多源双向分片报表

设计时：

#    在B6中，输入s1.group(s1.订单年份)，表示以订单年份）进行分组。
#    在C6中，输入s1.group(s1.订单月份)，表示以订单月份进行分组。
#    在D4中，输入s1.grouph(s1.地区)，表示以地区进行分组。
#    在D5中，输入s1.grouph(s1.城市)，表示以城市进行分组。
#    在D6中，输入=SUM(s1.单价*s1.数量)，表示该单元格的值为对应的单价x数量单位。
#    在B2中，输入标题，添加批注colspan:$ALL.PR4C4+2，表示标题根据第四行第四列的数据进行扩展，并在最终结果上加两列（因为计算居中时要包含B、C列）。
#    合并B4、B6、C4、C5，添加批注display-type:slant-line，表示该单元格显示斜线。
#    在B7中，输入s2.group(s2.职务)，表示以职务进行分组。
#    在C7中，输入s2.group(s2.雇员姓名)，表示以雇员姓名进行分组。
#    在D7中，添加批注main-dataset:s1和conditionv:s2.雇员ID=s1.雇员ID，表示s2和s1数据集通过雇员ID相关联。
#    在E4中，输入产品类别。
#    在E5中，输入s3.grouph(s3.产品类别)，表示以产品类别进行分组。
#    在E6中，添加批注main-dataset:s1和conditionh:s3.产品ID=s1.产品ID，表示s3和s1数据集通过产品ID相关联。
#    在E7中，添加批注main-dataset:s1和conditionh:s3.产品ID=s1.产品ID和conditionv:s2.雇员ID=s1.雇员ID，表示该单元格计算的数据必须符合批注里给定的两个关联条件。

运行时：

3.7报表特性

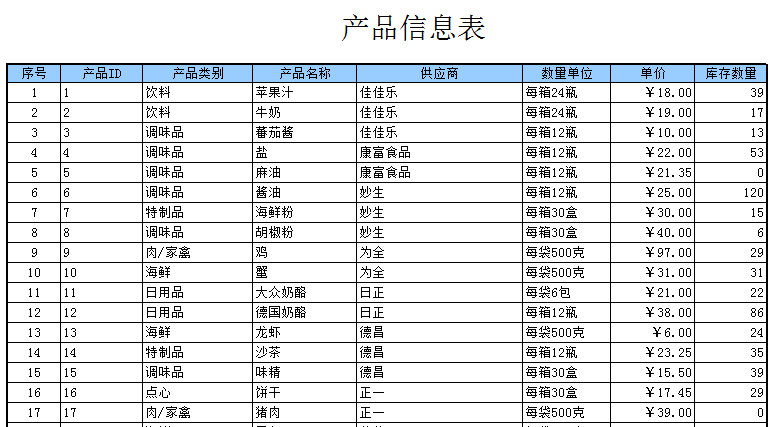

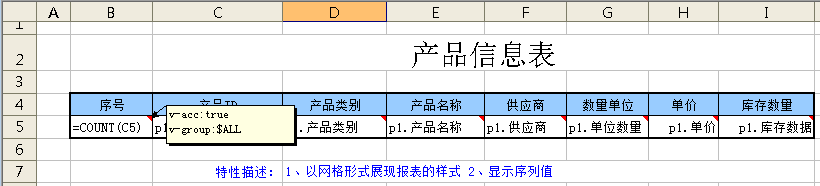

3.7.1递增序号

以普通网格报表为例。设计时：

#    添加新列（B列）。
#    在B4中，输入文字“序号”。
#    在B5中，输入=COUNT(C5)，并添加批注v-acc:true、v-group:$ALL，表示根据C5单元格的全部数据进行序号递增。

运行时：

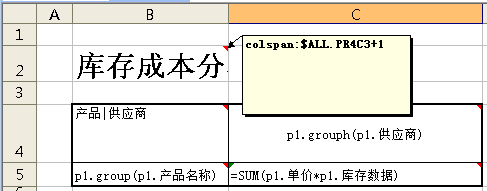

3.7.2单元格扩展

对于列会自动扩展，即使用表达式selecth、grouph的报表。为了保证标题可以在列扩展之后仍可以居中显示。我们使用批注colspan和rowspan进行设置。
设计时：

在B2中，插入批注colspan:$ALL.PR4C3+1。
colspan:$ALL：固定值，列的扩展。
PR3C3+1：表示标题按照第三行，第三列进行显示。由于B列并没有在C4的计算之中，所以最后要加上这一列。

3.7.3行列隐藏

在使用报表时，常常会遇到这样的情况：例如，用户希望某些数据不显示，或希望只显示某些数据。根据该需求，我们提供了行、列、指定值或条件隐藏的方法来设计报表。

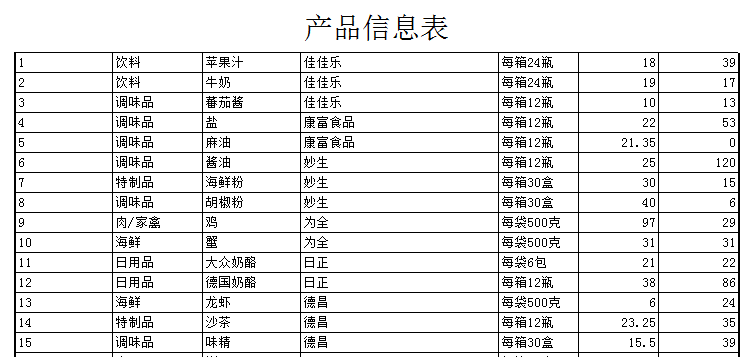

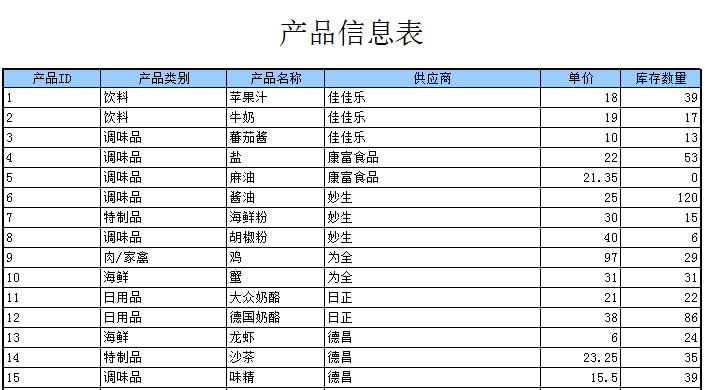

行隐藏：

#    在A3中，添加v-visible:false，表示第四行在报表中不显示。
注意：v-visible:false为行属性，所以需要添加在行的第一个单元格。

列隐藏：

#    在F1中，添加h-visible:false，表示第F列在报表中不显示。
注意：h-visible:false为列属性，所以需要添加在列的第一个单元格。

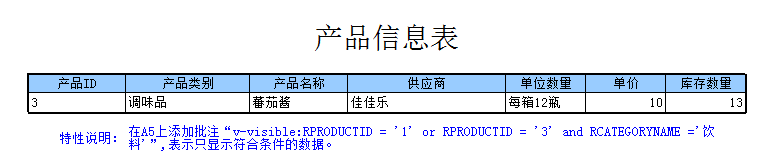

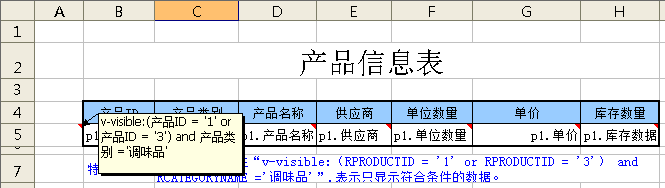

条件隐藏：

#    在A1中，添加批注v-visible:(产品ID = '1' or 产品ID = '3') and 产品类别 ='调味品'，表示显示符合给定条件的数据。
注意：v-visible:false为行属性，所以需要添加在行的第一个单元格。

3.7.4排序与条件过滤

语法：
group/grouph(分组字段, 过滤条件, 排序方式)
select/selecth(关键字段, 过滤条件, 排序方式)

排序方式：field:排序字段;order:{ ascending|descending };type:{ text|number }
说明：
field：需要排序的字段
order：顺序，ascending表示升序，descending表示降序。默认为升序。
type：字段类型，text为文本类型，number为数字类型。

如：产品信息表需要按照产品单价排序，那么我们要在单元格内写：p1.select(p1.产品名称,'','field:单价;order:ascending;type:number')
（第二个参数过滤条件为空，需要写一个’’来占位）
表示按照字段单价升序排序，字段类型为number型。也可以写成p1.select(p1.产品名称,'','field:单价')。

过滤条件：
如：主从报表的从表定义，e1.group(e1.订单ID,'','订单ID=p1.订单ID')
表示自身订单ID字段要关联p1数据集的订单ID字段。

3.7.5报表链接

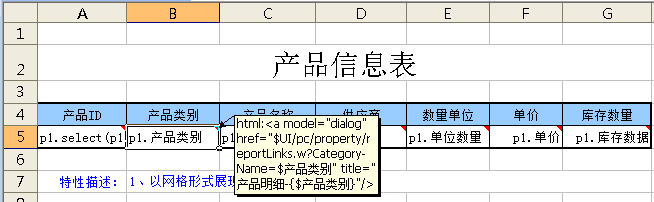

设计时：

#    在B5中，插入批注：href="$UI/pc/property/reportLinks.w?Category-Name=$RCATEGORYNAME" title="产品明细-{$RCATEGORYNAME}"/
#    表示弹出标题为产品明细-{$RPRODUCTNAME}的对话框（model=’dialog’），并传入参数Category-Name。
说明：model为打开链接模式，包括dialog（对话框），window（portal）

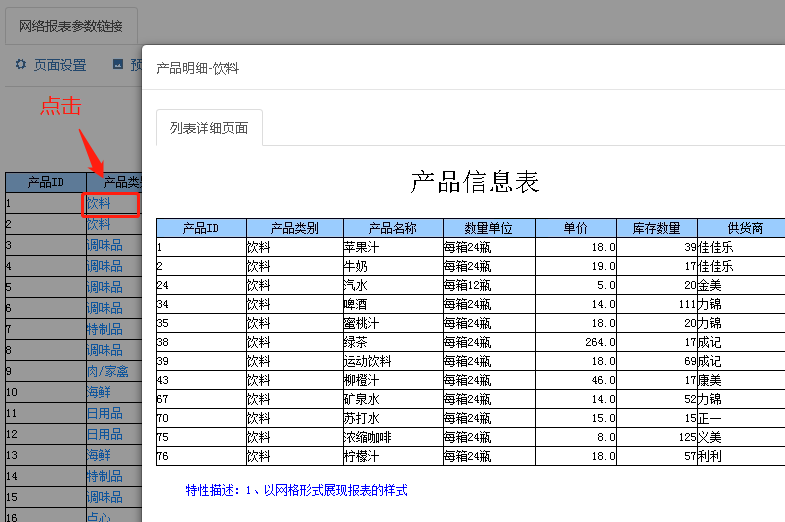

运行时：

3.8报表运算

3.8.1合计值

请参考网格报表、分组报表、交叉报表中都进行了计算合计的演示。

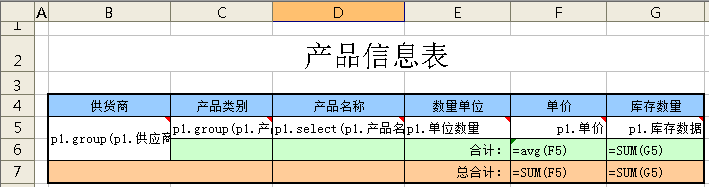

3.8.2平均值

我们以二级分组报表（行统计为例）
设计时：

#    将F6单元格中的内容修改为=avg(F5)，表示计算各个类别产品单价的平均值。

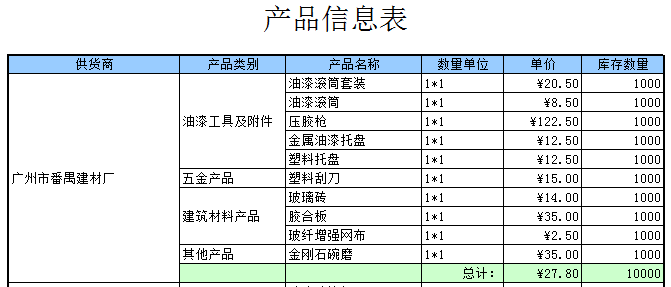

运行时：

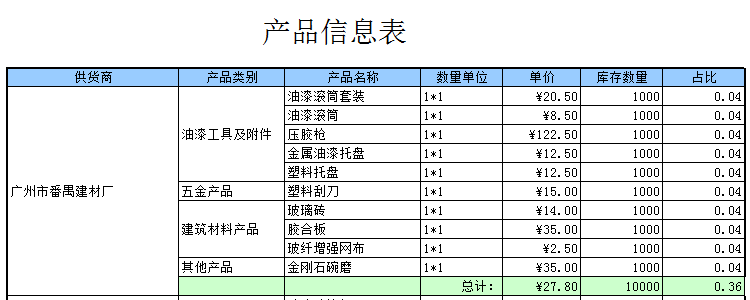

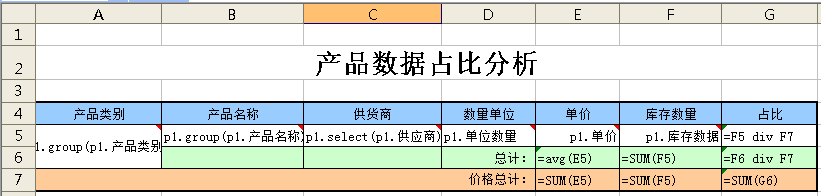

3.8.3占比

设计时：

#    添加一列G。
#    在G5中，输入=F5 div F7，表示该单元格的值为F5除以F7的值，即该产品的库存占总库存的百分比。
#    在G6中，输入=F6 div F7，表示该单元格的值为F6除以F7的值，即该类产品的库存占总库存的百分比。
运行时：
