外部微服务导入

1、基础服务搭建

1.1、redis

​ 系统自带有redis管理功能，可通过系统管理员为租户添加redis实例，来方便租户内的应用使用redis。

​ 系统管理员登录控制台，选择资源管理 --> 中间件管理 --> Redis管理 -->明细

image-20230614175157984

​ 在明细窗口中选择新建按钮

image-20230614175136544

​ 参数说明：

​ 数量：本次需要新增的redis实例数量，一般可选择1

​ 应用模板：选择redis服务模板

​ 租户： 可以选择某一个租户，系统将会在租户下部署redis服务，也可以统一将redis服务部署到平台自带的redis租户下，方便统一管理和追踪问题。建议采用第二种方式。

​ 部署集群：选择该租户下的kube部署集群。这样redis服务才会一直运行，不会被池模式回收实例。

image-20230614174643264

​ 点击确定后系统后台会在对应的租户下面创建redis服务，并将此redis纳入到redis池中进行管理。当某一个租户下有redis服务组件的应用部署或者启动时，会到池中抢占这个创建好的redis实例，并进行绑定。这个redis实例就会分配给这个租户，方便租户内的应用进行使用。

​ 其中分配key的含义，@符号前面标识是给生产还是开发时使用，每个租户会最多被分配两个redis实例，production-session是提供给生产应用使用的，dev-session是提供给开发状态的应用使用的；@符号后面则是绑定的租户名称。

image-20230614175051806

1.2、nacos

​ 系统支持一个租户部署一套nacos，通过租户管理员登录到控制平台，选择应用/服务管理，从应用市场中选择nacos进行部署即可完成nacos的部署。

image-20230614175019950

​ 部署的时候需要注意，部署的集群请选择该租户下的kube集群。

image-20230614174946600

​ 由于平台目前内置的nacos是采用helm包的方式部署的，如果需要对外提供域名访问，有两种方案。一是需要用平台默认的域名访问，则要在平台的redis中增加相应的配置才能够将域名解析到nacos服务上。二是可以在k8s中定义ingress指向nacos服务来实现外部域名的访问。

1.2.1、平台默认域名访问

​ 使用系统管理员登录到管理控制台，选择运维管理 --> redis管理

image-20230614174534286

​ 在redis管理界面中找到GLOBAL_DOMAIN_UPSTREAM，为其增加配置项

image-20230614174453772

​ 在其中增加域名及需要映射的service地址。域名为应用管理中提供的默认域名，service地址格式为：service名称.service所在名空间:端口号。例如：nacos-cs.newdao-tenant-edgedemo:8848。配置好后即可通过域名访问至nacos中

image-20230614180116416

1.2.2、ingress配置访问

​ 参考ingress的标准用法即可，此处不再举例。

1.3、sentinel

​ 与nacos一样，通过租户管理员登录控制台后在应用服务管理中添加sentinel服务即可。如果需要访问的话也和nacos一样增加redis配置即可

1.4、seata

​ 与nacos一样，通过租户管理员登录控制台后在应用服务管理中添加seata服务即可。如果需要访问的话也和nacos一样增加redis配置即可

image-20230614181052601

2、微服务导入

2.1、前端导入

2.1.1、创建前端服务

​ 在我的开发下选择企业应用，添加创建企业应用，搜索外部应用导入模板，选择该模板来创建应用。

image-20230614182557651

​ 创建好应用后，为保证相关组件为最新的组件，可以现在架构中更新相应的组件。

image-20230614185338767

2.1.2、新增模块

​ 进入IDE后，选择模块设置

image-20230614182649189

​ 在弹出的模块设置对话框中，默认会有一个main模块，如果不需要则可以删除。之后可以点击添加新建前端服务模块。

​ 参数说明：

​ 名称：模块的名称，建议采用英文

​ 显示名：模块的显示名称，可以使用中文也可以使用英文

运行环境：选择应用所需的运行环境，目前有tomcat、java、nginx、nginx-前端构建、自动等类型。如果是上传前端编译后的源码选择nginx，如果是通过git/svn等方式获取前端的源码后编译发布，则选择nginx-前端构建。

导入方式：目前支持上传和源码两种，选择上传时，可上传编译后的文件，选择源码时则可以配置git/svn选项下载源码后由平台进行编译。

image-20230614185039627

2.1.3、设置导入参数

​ 模块创建好后即可设置相应的参数完成应用的导入。首先在右上角选择对应的模块，之后输入相应的配置参数。这里以源码的导入举例

​ 仓库类型：目前支持svn和git两种方式

​ 代码分支：代码在git中的分支名称

​ 代码分支：代码在git中的分支名称

​ 仓库用户：代码仓库中的用户名

​ 仓库Token：代码仓库中的token，支持使用用户名密码的模式，也支持使用token的模式。

​ 仓库密码：代码仓库中的密码

​ 源目录：代码在仓库中的目录位置

​ 目标目录：需要下载至本项目下的目录位置，例如/uisource

​ 文件列表：相当于文件的白名单，在此列表的目录都会导入。目录采用通配符进行标识，结尾为/时表示文件夹，没有/时表示文件。多个文件用回车进行隔开。例如：

/test/**/ui/
/aa/**/bb/
/cc/d.html

​ 文件过滤：相当于文件列表的黑名单，在此列表中的目录均不会导入。配置方法同文件列表

image-20230614183552376

​ 配置完成后点击导入源码按钮和确认按钮。

​ 如果采用平台内置的kong网关则需要在配置中对网关进行设置，本此示例中采用根目录直接访问，配置如下

image-20230614184440605

​ 如果需要从平台内置的门户进行访问，则需要对服务网关进行配置

image-20230614184547229

​ 如果需要对nginx的配置进行修改，则可以在代码选项卡中，修改相应的配置文件。路径如下：/model/service/模块名称/deploy/模块名称.module.conf

image-20230614184812894

2.1.4、发布前端服务

​ 完成配置后点击右上角的发布按钮，即可将应用发布至生产环境或者发布至应用市场中。

image-20230614184932445

​ 发布成功后与nacos一样，可以有两种选择将前端服务的访问地址暴露出去。一是使用平台默认的网关进行访问，二是手动配置ingress指向部署后的前端应用pod，配置可参考前面的nacos配置。

image-20230614191404683

2.2、后端导入

2.2.1、创建微服务

​ 在我的开发下选择企业应用，添加创建企业应用，搜索外部应用导入模板，选择该模板来创建应用。

image-20230614182557651

​ 创建好应用后，为保证相关组件为最新的组件，可以现在架构中更新相应的组件。

image-20230614185338767

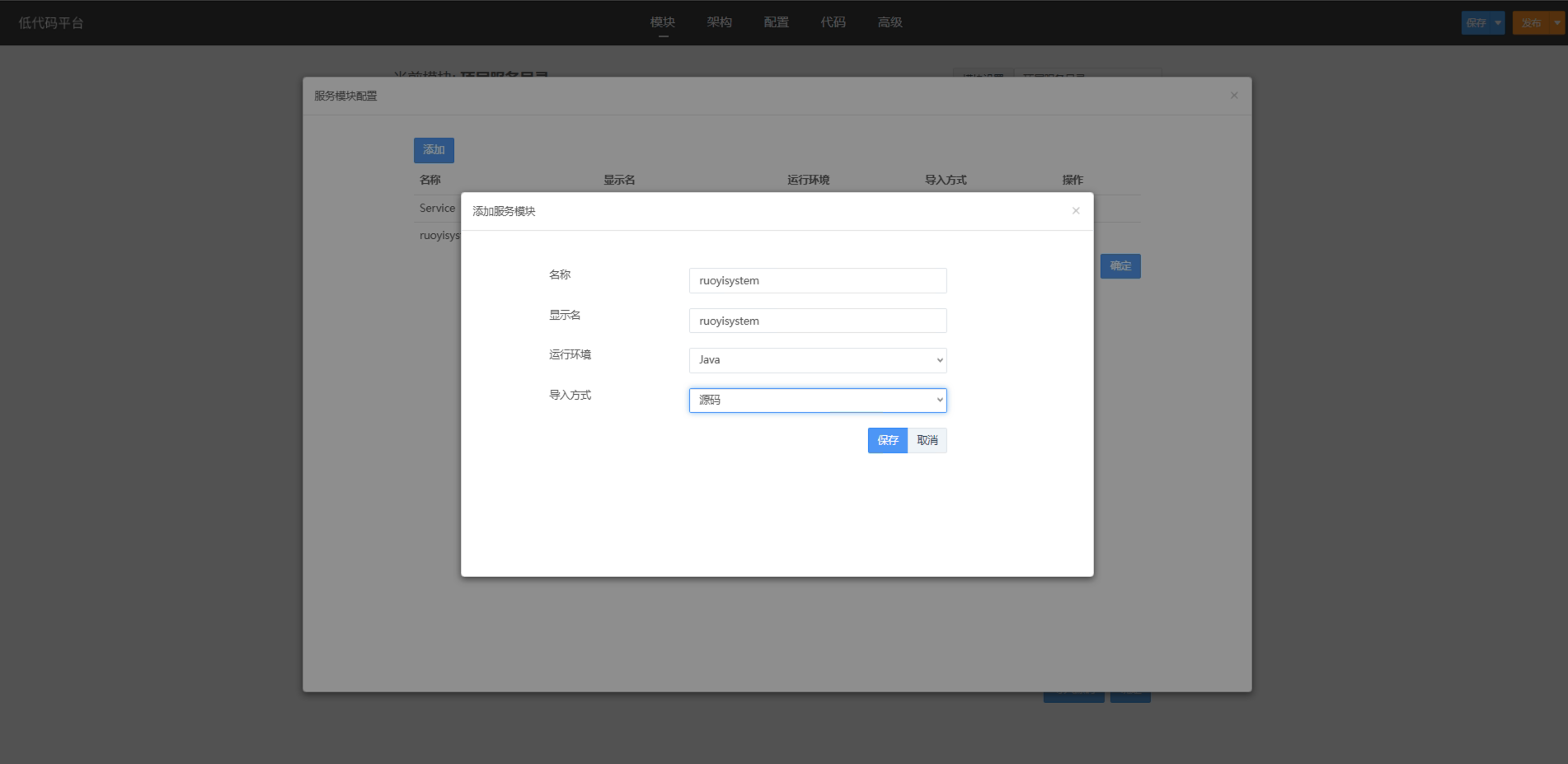

2.2.2、新增模块

​ 进入IDE后，选择模块设置

image-20230614182649189

​ 在弹出的模块设置对话框中，默认会有一个main模块，如果不需要则可以删除。之后可以点击添加新建前端服务模块。

​ 参数说明：

​ 名称：模块的名称，建议采用英文

​ 显示名：模块的显示名称，可以使用中文也可以使用英文

运行环境：选择应用所需的运行环境，目前有tomcat、java、nginx、nginx-前端构建、自动等类型。如果是上传前端编译后的源码选择nginx，如果是通过git/svn等方式获取前端的源码后编译发布，则选择nginx-前端构建。

导入方式：目前支持上传和源码两种，选择上传时，可上传编译后的文件，选择源码时则可以配置git/svn选项下载源码后由平台进行编译。

image-20230614185428130

2.2.3、设置导入参数

​ 模块创建好后即可设置相应的参数完成应用的导入。首先在右上角选择对应的模块，之后输入相应的配置参数。这里以源码的导入举例

​ 仓库类型：目前支持svn和git两种方式

​ 代码分支：代码在git中的分支名称

​ 代码分支：代码在git中的分支名称

​ 仓库用户：代码仓库中的用户名

​ 仓库Token：代码仓库中的token，支持使用用户名密码的模式，也支持使用token的模式。

​ 仓库密码：代码仓库中的密码

​ 源目录：代码在仓库中的目录位置

​ 目标目录：需要下载至本项目下的目录位置，例如/uisource

​ 文件列表：相当于文件的白名单，在此列表的目录都会导入。目录采用通配符进行标识，结尾为/时表示文件夹，没有/时表示文件。多个文件用回车进行隔开。例如：

/test/**/ui/
/aa/**/bb/
/cc/d.html

​ 文件过滤：相当于文件列表的黑名单，在此列表中的目录均不会导入。配置方法同文件列表

image-20230614183552376

​ 配置完成后点击导入源码按钮和确认按钮。

2.2.4、微服务相关设置

​ 导入的微服务需要重点注意四个地方的配置

​ ①、服务依赖配置

​ 如果一个微服务中有其他的服务依赖，例如这样。我们提供两种解决方案。一的话是通过maven的私有化仓库，二的话是将所依赖的服务源码一起导入后共同进行编译，源码按照相应的层级关系放置即可。

image-20230614185845720

​ ②、多层级代码时pom文件修改

​ 如果代码存在多层级的目录，或者父子工程，则需要对pom文件中编译后的target目录进行修改,将目录指向模块根目录下的target目录，这样平台才能够识别到需要发布的jar包是哪一个。

image-20230614190103434

<build>
        <finalName>${project.artifactId}</finalName>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
                <configuration>
                    <addResources>true</addResources>
                    <outputDirectory>../../../target</outputDirectory>
                </configuration>
            </plugin>
        </plugins>
    </build>

③、微服务注册地址配置

代码中的微服务注册地址、端口号等设置主要提供有两种方式。

一是手动编写，即手动编写可以访问到的地址及端口号。

二是组件进行补充，通过引入cloud link组件，会默认指向该租户下的nacos、redis等服务。cloudLink里面维护了nacos服务、sentinel服务的连接信息。cloudLink组件可以生成如下环境变量，在应用开发过程中，开发者可在代码里面引用这些变量

image-20230614190542832

image-20230614190723595

//目前已有的参数
// sentinel地址全路径
COMP_CLOUDLINK_SENTINEL_ADDRESS
// nacos IP地址
COMP_CLOUDLINK_NACOS_IP
// nacos 端口
COMP_CLOUDLINK_NACOS_PORT
// redis 地址
COMP_REDIS_REDISHOST
// redis 端口号
COMP_REDIS_REDISPORT
// redis 密码
COMP_REDIS_REDISPASSWORD

在nacos中的配置文件也是同理

image-20230614190851195

2.1.5、发布微服务

​ 点击右上角的发布按钮，即可将微服务发布至生产环境或者发布至应用市场中。

image-20230614191132664

​ 发布成功后就可以在nacos中的服务列表中看到注册成功的服务。

image-20230614191225215
